Samsung UE40D5000 TV Güç Besleme Kartı (Power Supply) - BN44-00440A I40F1_BSM Orijinal

Samsung markasının 40 inç Ultra İnce (Slim) LED televizyon serilerinden olan Samsung UE40D5000 (ve aynı besleme şasesini kullanan muadil D5000 / D5500 serisi 40" modellerde) kullanılmak üzere üretilmiş, yüksek regülasyon kararlılığına sahip orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğindeki anlık dalgalanmalar, ani voltaj dalgalanmaları veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu serilerde sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel standby arıza ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen ana anakartı tetikleyemeyip cihazı açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

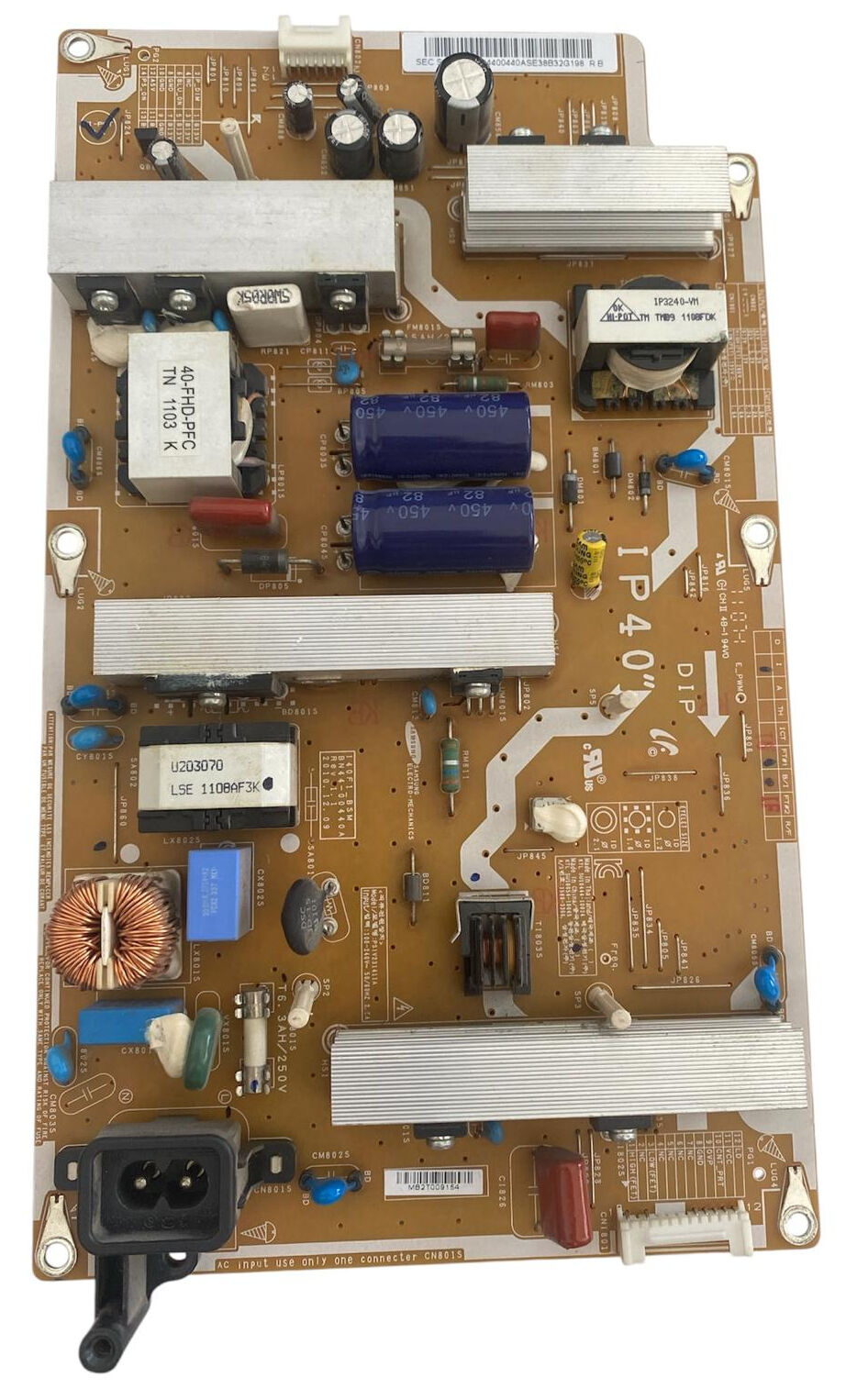

d367e1a8-e64d-4c03-83e0-91ef6d75be4b.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve LED sürücü (boost) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki BN44-00440A kodunun, I40F1_BSM model numarasının ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung

• Uyumlu TV Modeli: Samsung UE40D5000 (ve muadil BN44-00440A kullanan Samsung 40" LED TV'ler)

• PCB Şase Kodu: BN44-00440A (Model: I40F1_BSM)

• Revizyon Numarası: Rev 1.2 (Date: 2010.12.09)

• Yazılım / Üretim Barkod Bilgisi: SEC S/N: TH07BN4400440ASE38B32G198 R.B

• Ana Transformatörler ve Sürücü Bileşenleri:

  • U203070 LSE 110BAF3K (Ana Güç Trafosu)

  • 40-FHD-PFC TN 1103 K (PFC Trafosu)

  • IP3240-VH HI-POT OK / TM99 1108FDK (LED Sürücü Trafosu)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz-60Hz 2.5A

• Filtre Kondansatör Grubu: 2 x 450V 82µF (105°C) Mavi Yatay Yüksek Voltaj Kondansatörleri

• Giriş Koruması: T6.3AH / 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı: HOT (Şebeke Giriş Bölgesi), COLD (Düşük Voltaj İzole Çıkış Bölgesi), DIP Mimarisi

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, CH II 4B II-94V0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Samsung D serisi LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu arıza çoğunlukla besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Samsung güç kartlarında pratik koruma testi yapmak için: Anakart ile besleme kartı arasındaki ara kabloyu söküp sadece besleme kartını şebeke elektriğine bağladığınızda panel arkasındaki LED'lerin doğrudan kesintisiz yanması gerekir. Eğer LED'ler hiç yanmıyorsa veya anlık yanıp sönüyorsa sorun LED barlardadır. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki büyük 450V mavi kondansatörlerin tamamen deşarj olduğundan emin olunuz.
