Samsung UE40D5003 Smart LED TV Anakart (Mainboard) - BN41-01702A BN94-04940Q

Samsung markasının D serisi popüler modellerinden olan Samsung UE40D5003 LED televizyonlarda kullanılmak üzere üretilmiş, kararlı sinyal işleme mimarisine sahip orijinal Samsung televizyon anakartı. Şebeke voltajındaki anlık dalgalanmalar, HDMI portlarına bağlı harici cihazlardan sızan yüksek statik akımlar veya ana chipset altındaki lehim toplarının zamanla yoğun ısı döngüsü nedeniyle deforme olması (yorgunluğu) sonucu D serisinde sıkça karşılaşılan; televizyonun standby (kırmızı ışık) modunda takılı kalıp açılmaması, Samsung logosunda donması, kumanda sinyalini algılamasına rağmen tetiklememesi, HDMI portlarının veri aktarımını durdurması veya ses olduğu halde ekrana görüntü iletilememesi gibi kronik arızaların kesin ve kalıcı çözümüdür.

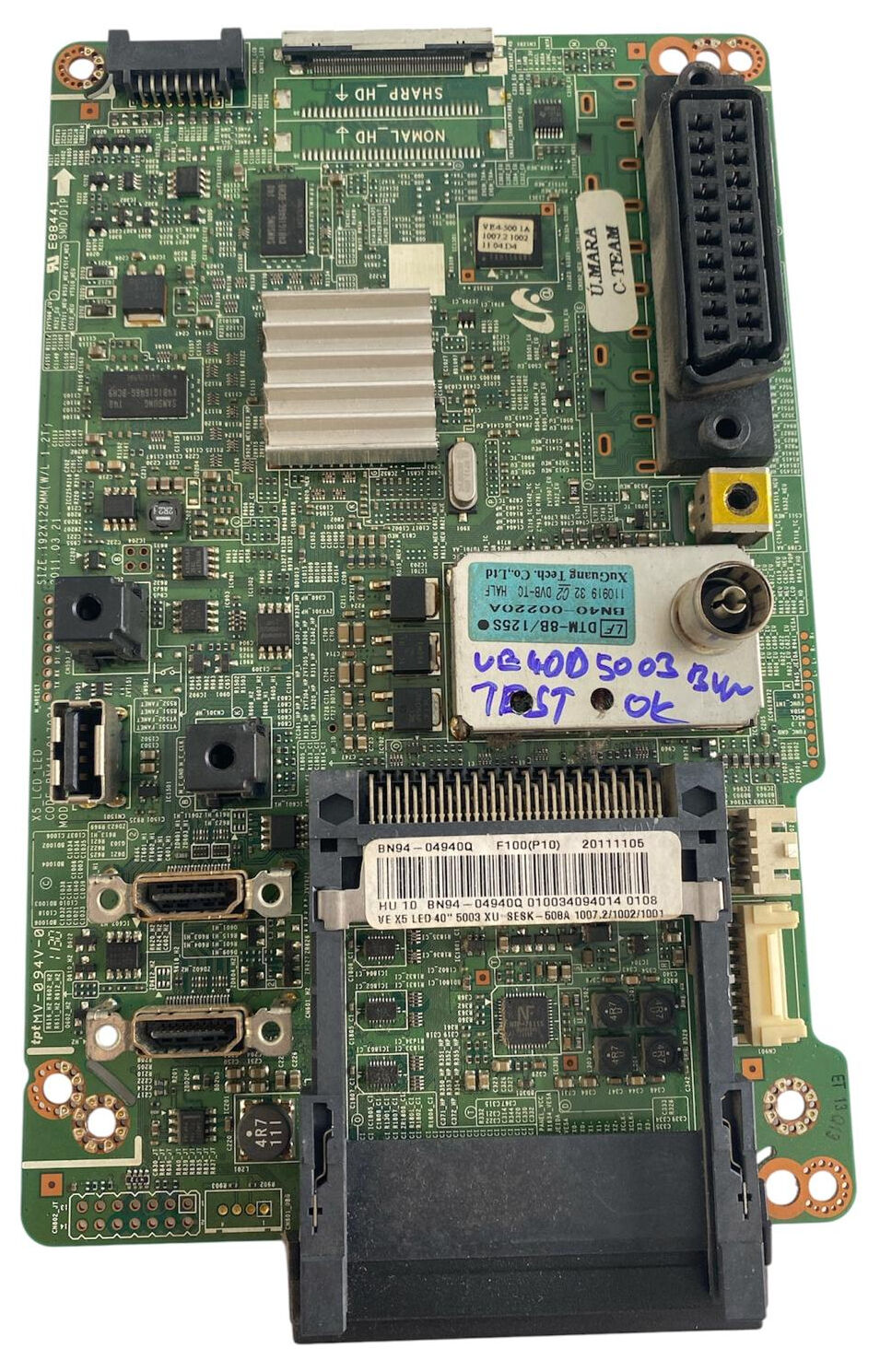

c0048deb-393d-41eb-a302-a889e2c7f1e6.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panellerine bağlanarak; HDMI/USB arabirim iletim hatları, dahili uydu/karasal tuner hassasiyeti, LVDS görüntü sinyal çıkışları, ses çıkış katı ve regülatör voltaj kararlılığı yönünden detaylıca kontrol edilmiş ve %100 onaylanmıştır. Kart üzerindeki tuner koruması üzerinde mavi kalemle "UE40D5003 BW TEST OK" notu düşülmüştür. Ürünümüz üzerinde herhangi bir BGA reballing, çip ısıtma veya komponent değişimi gibi bir müdahale yapılmamış (tamirsiz), fabrikasyon temizliğinde orijinal ikinci el çıkma yedek parçadır.

Montaj aşamasında donanım, panel arabirimi veya yazılım çakışması yaşamamak adına mevcut eski kartınızın üzerindeki BN41-01702A şase kodunun, özellikle BN94-04940Q kodlu beyaz barkod etiketinin ve panel soket yerleşimlerinin uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Anakartı (Mainboard)

• Üretici Marka: Samsung (SEC)

• Uyumlu TV Modeli: Samsung UE40D5003 (ve aynı şase mimarisini kullanan muadil D serisi modeller)

• PCB Şase Kodu: PCB: BN41-01702A (SIZE: 192x122mm / M/L 1.2T)

• Yazılım ve Üretim Barkod Kodları:

  • Beyaz Barkod: BN94-04940Q F100(P10) 20111105

  • Panel / Tuner Kombinasyon Kodu: HU 10 BN94-04940Q 010034094014 0108

  • Kasa Alt Bilgisi: VE X5 LED 40" 5003 XU-SESK-508A 1007.2/1002/1001

• Dahili Tuner Yapısı: DTM-8B/125S (BN40-00220A / 110919 32 C2 DVB-TC HALF - XuGuang Tech. Co., Ltd)

• Karakteristik Kodlar: tptMV-0 94V-0 (E88441 SMD/DIP), C-TEAM U.MARA, VE4300 1A

• Bağlantı Portları:

  • 2 x Dahili HDMI Girişi

  • 1 x USB Girişi

  • 1 x Scart Girişi (Arka Panel)

  • 1 x Kulaklık / Ses Çıkışı

  • 1 x RF Anten Girişi (Tuner)

  • 1 x CI Slot (Ortak Arayüz Modül Yuvası)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Televizyon anakartlarının montajı, elektrostatik deşarja (ESD) karşı son derece hassas mikroçipler barındırdığından profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun şebeke fişini mutlaka çekiniz.

Bu kartlar üzerinde panel tipine göre seçilebilecek "SHARP_HD" ve "NORMAL_HD" flex soket hattı veya t-con arabirim ayarları yer almaktadır. Samsung televizyonlarda anakart değişimi sonrasında, kartın söküldüğü orijinal panel ile takıldığı yeni televizyonun panel kodları farklı ise ekranda ters görüntü (ayna efekti) veya renklerin dağılması (Jeida/VESA format uyumsuzluğu) meydana gelebilir. Bu durum bir arıza olmayıp, Samsung servis kumandası ile servis menüsüne (Info-Menu-Mute-Power veya Option altından) girilerek "Type", "Model" ve "Panel Settings" ayarlarının televizyonun arkasındaki panel koduna göre düzenlenmesiyle saniyeler içinde çözülmektedir. Ayrıca panele giden üst kısımdaki data flex kablosunu takarken pinlerin tam oturduğundan emin olun; milimetrik kaymalar panel t-con katını kısa devreye düşürebilir.
