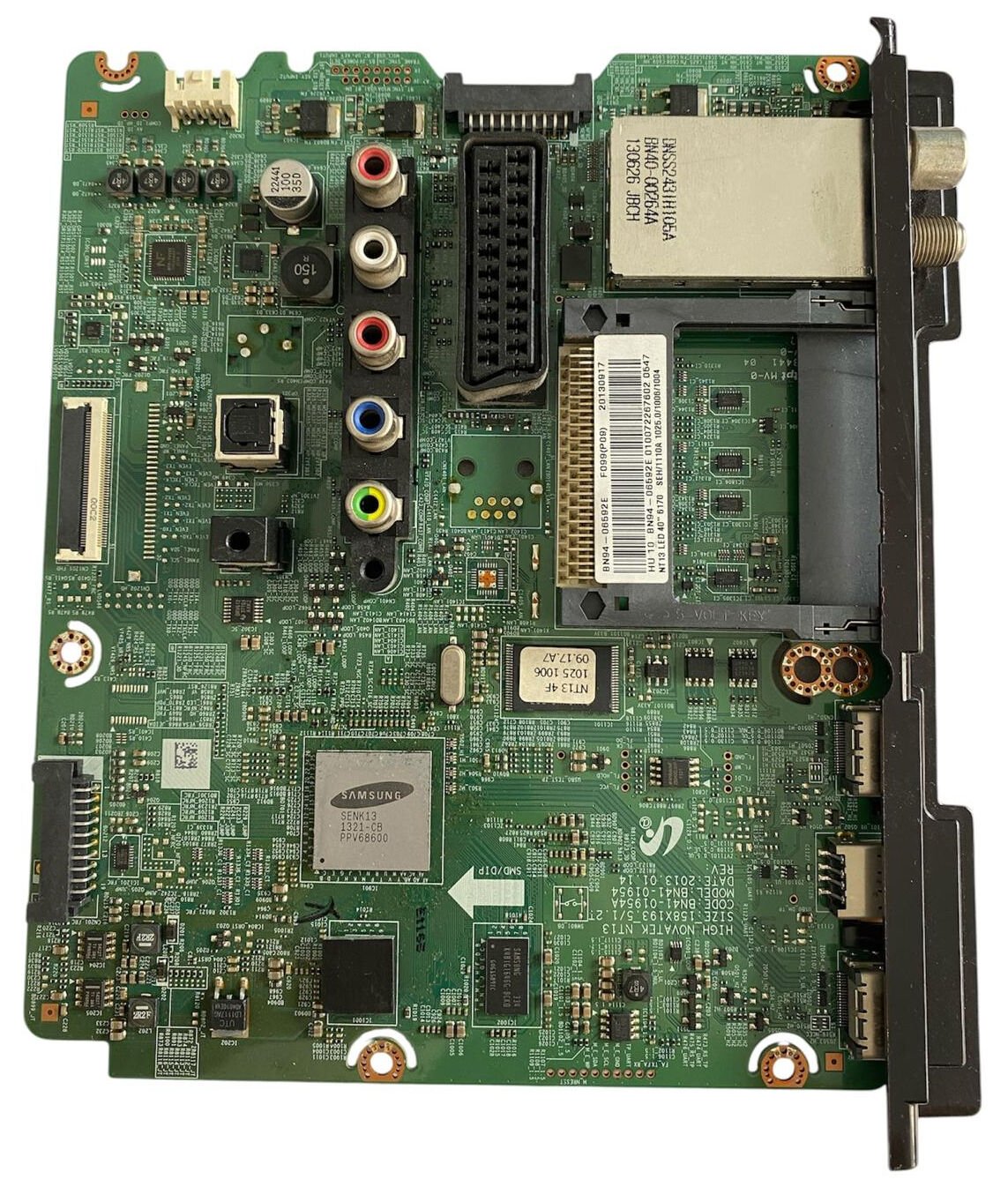

Samsung UE40F6170S Anakart – BN41-01954 / BN94-06592E Orijinal 3D LED TV Main Board
Samsung’un yüksek yenileme hızına sahip F serisi 3D Smart LED televizyonlarında kullanılan, BN41-01954 (Model kodu: BN41-01954A, Barkod parça kodu: BN94-06592E) şase kodlu orijinal televizyon anakartıdır. Güçlü Samsung BGA ana kontrol işlemcisi ve entegre yüksek hızlı Novatek (NT134F) alt işlemci mimarisi üzerine inşa edilen bu bord; akıcı 3D (Active 3D) görüntü senkronizasyonu, gelişmiş kontrast iyileştirme algoritması ve kararlı panel veri transfer performansı sunar.
Geniş ve yüksek performanslı multimedya port panelinde; 2 adet arka/yan yerleşimli yüksek hızlı HDMI girişi, harici disklerden medya oynatma ve servis işlemleri için USB portu, eski nesil receiver üniteleri için entegre Scart arayüzü, komponent/kompozit analog ses ve video girişleri (YPbPr), kristal netliğinde ses aktarımı için dijital optik ses çıkışı, kulaklık jakı, dikey yerleşimli CI ortak arayüz (Common Interface) modül yuvası ile yüksek sinyal kazançlı dahili HD uydu alıcılı DNSS243IH105A (BN40-00264A) tuner ünitesi yer almaktadır. Teknik servis laboratuvarımızda ana işlemci termal döngü kararlılığı, HDMI port seçici hatları, voltaj regülasyon hatları ve esnek flat panel konnektör çıkışları hassas test ekipmanlarıyla kontrol edilerek onaylanmış TEST OK durumundadır.
UYUMLU MODELLER:
-
Samsung TV Serileri: Samsung UE40F6170S, UE40F6170 başta olmak üzere, arka sac port dizilimleri, ince kasa montaj yuvaları ve BN94-06592E barkod parça kodu eşleşen tüm Samsung F6000 serisi 3D LED televizyonlar.
-
Uyumlu Parça / Şase Kodları: PCB Şase Baskısı: BN41-01954A / BN41-01954 (SIZE: 158x193.5, 1.2T, DATE: 2013.01.14), Beyaz Barkod Ürün Kodu: BN94-06592E, Yardımcı İşlemci Bloku: HIGH NOVATEK NT13, Dahili Tuner Kodu: BN40-00264A, Beyaz Etiket Detayı: NT13 LED 40" -0170 SEM111DA.
-
Uyumlu Ekran Panelleri: Samsung montajlı, 40 inç boyutunda, Full HD () çözünürlüğe sahip ve bu kartın eeprom/yazılım parametreleri ile uyumlu (HF400BGA-B1 veya benzeri) 3D LED ekran panelleri.
⚠️ TEKNİK NOT: Ana kontrol kartıdır (Main Board). Samsung F serisi cihazlarda televizyonun açılırken sürekli "Samsung Smart TV" logosunda kalıp reset atması (loop arızası), standby ışığının yanıp sönmesi fakat arka aydınlatma gelse bile ekrana görüntü gelmemesi gibi sorunlar sıklıkla bu ana kart üzerindeki BGA işlemci veya EEPROM / Nand flash veri bozulmalarından kaynaklanır. Sipariş öncesi eski orijinal kartınızın üzerindeki yeşil PCB baskı kodu olan BN41-01954 ibaresini ve beyaz barkoddaki BN94-06592E numarasını ilan resimlerimizle birebir karşılaştırarak satın alınız.
