Samsung UE40H6290 Besleme Kartı BN44-00709A L48X1T_ESM Orijinal Power Supply

Samsung UE40H6290 (UE40H6290AS) başta olmak üzere 40" ve 48" tüm H6200/H6290 serisi Samsung Smart LED televizyon şaseleriyle %100 fabrikasyon uyumlu orijinal BN44-00709A (L48X1T_ESM) televizyon güç besleme (Power Supply) kartıdır. Üzerindeki dâhili teknik beyaz barkod etiketinde SE38CN07B üretim serisi yer almaktadır. Hem sistem ana voltaj regülasyonunu kusursuz bir kararlılıkla sağlayan hem de dâhili çok kanallı LED sürücü kademesini barındıran, testleri tamamlanmış orijinal temiz yedek parçadır.

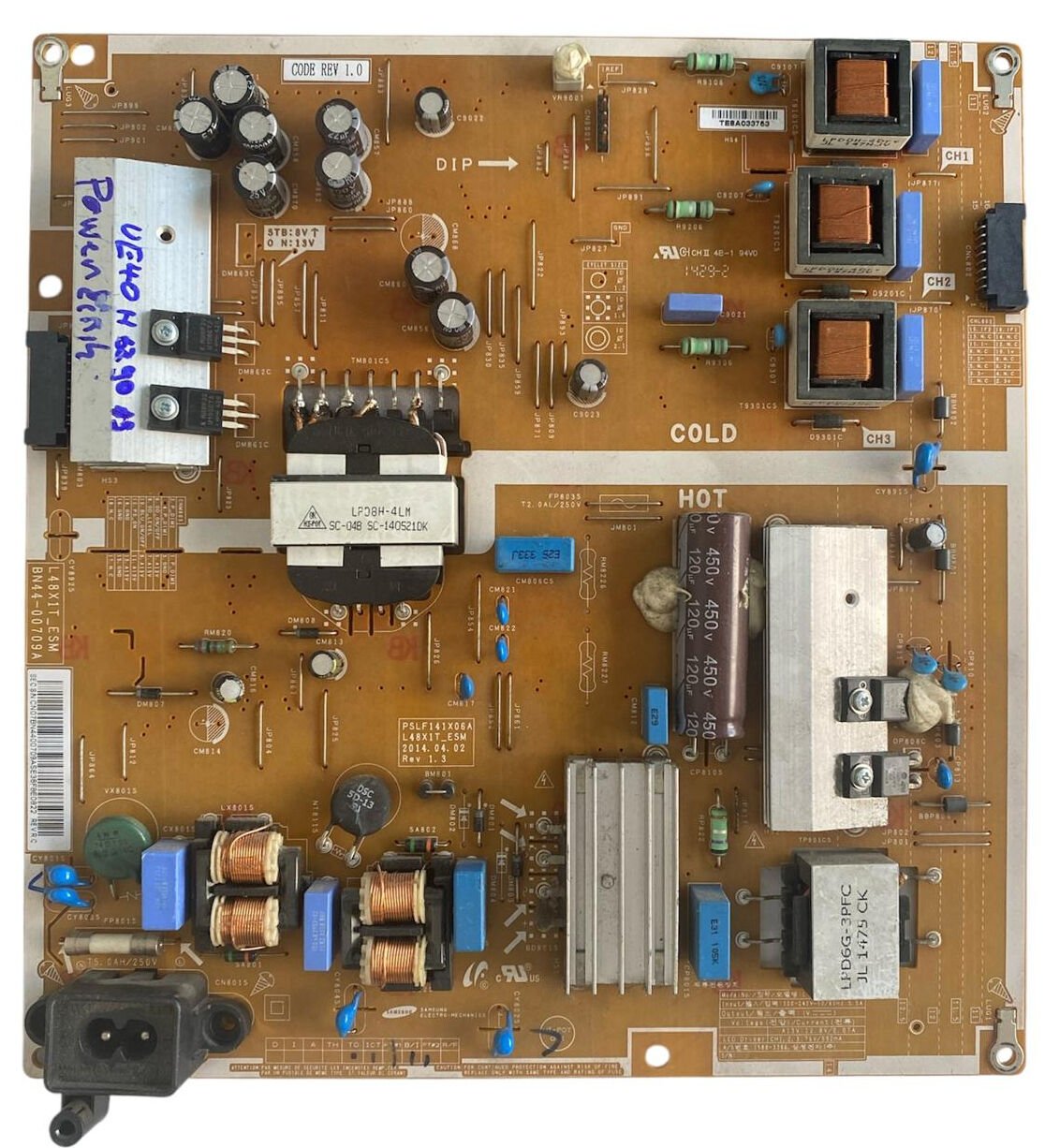

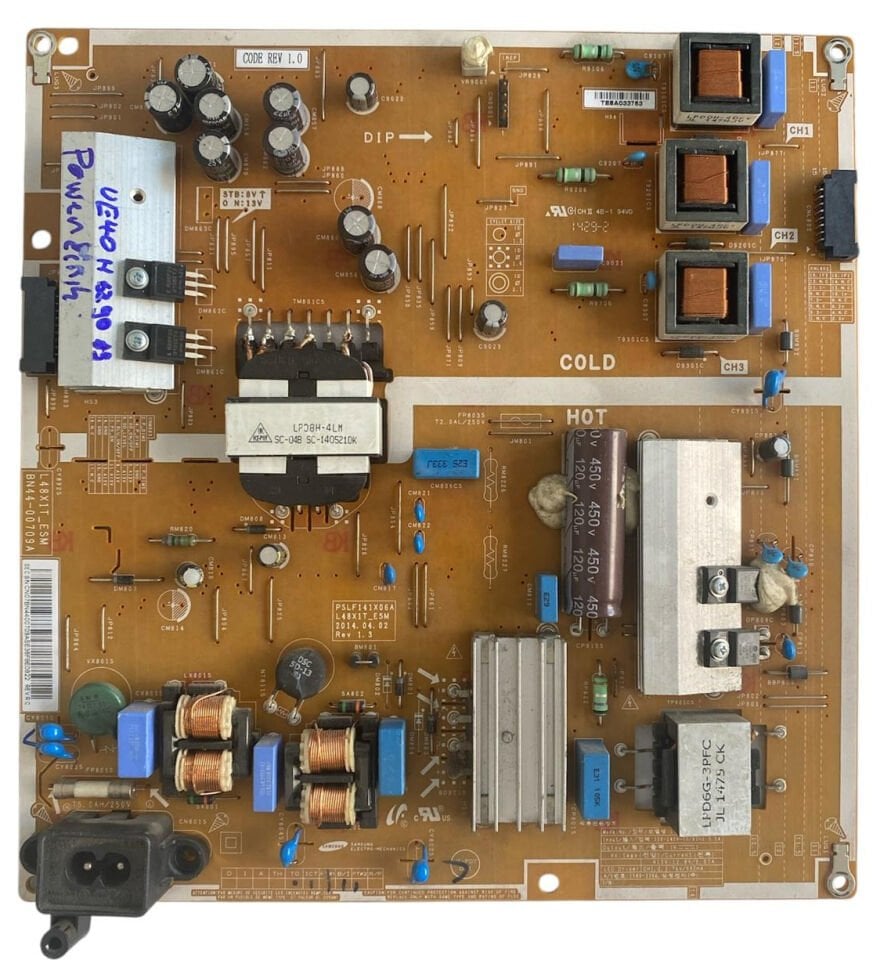

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve AC Filtre Katı (PRIMARY - HOT Bölgesi): Sol alt köşede yatay konumlandırılmış standart 2 pinli AC şebeke elektrik giriş soketi, akım koruma sigortası (T5.0AH / 250V), çift katmanlı büyük bakır parazit filtre bobinleri (LX801S / LX8015) ve mavi güvenlik kondansatörleri yer alır. Giriş grubunun sağ tarafında ise dikey konumlandırılmış mor renkli yüksek voltaj 120µF 450V ana filtre kondansatörü (CP810S) ve dikey döküm filtre bobini yer almaktadır. Sağ alt düzlemde ise dikey konumlandırılmış büyük alüminyum soğutucu blok üzerine sabitlenmiş güç MOSFET'leri ve hemen yanında LPD6G-3PFC döküm trafo bloku mevcuttur.

• Güç Dönüşüm Katı (SMPS): Kartın tam ortasında primer ve sekonder hatları birbirinden ayıran, üzerinde LP08H-4LM SC-04B SC-140521DK yazılı beyaz yalıtım sargılı büyük ana güç transformatörü (TM801CS) yer almaktadır.

• Çıkış ve LED Sürücü Katı (SECONDARY - COLD Bölgesi): Sağ üst köşede panel içi dâhili LED barlarını ayrı kanallardan bağımsız sürmek amacıyla konumlandırılmış, üzerilerinde mavi emniyet kondansatörleri bulunan 3 adet sıralı dikey LED sürücü trafo grubu (T9101CS / T9201CS / T9301CS) yer alır. Sağ üst kenarda ise ana karta regüle besleme voltajlarını (A13V / 12.8V / 5V) taşıyan 14 pinli geçmeli soket yapısı (CNM803) ve filtreleme kondansatörleri konumlandırılmıştır.
