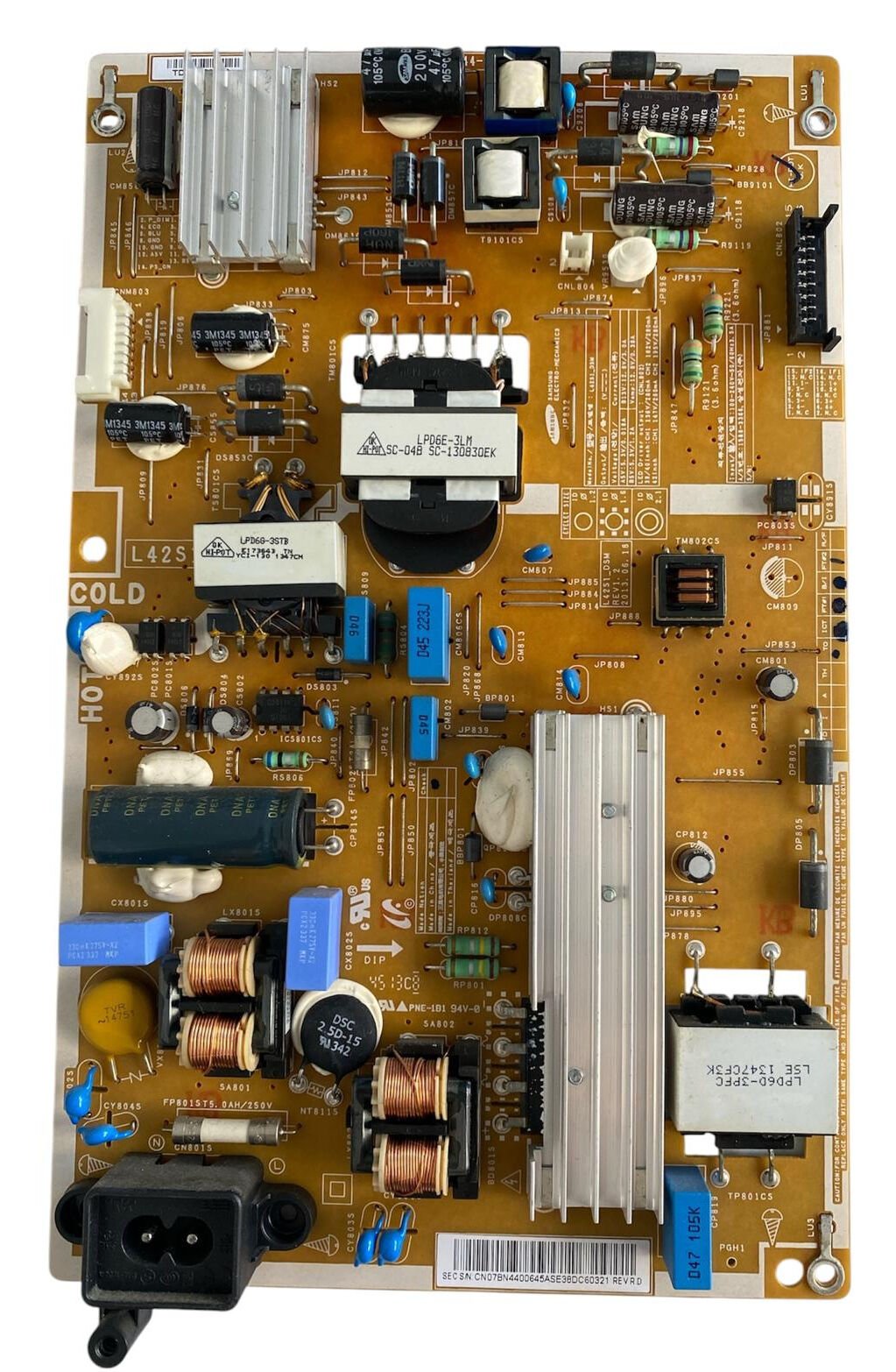

Samsung UE42F5070SS Besleme Kartı – BN44-00609D Orijinal L42S_DSM Power Supply

Samsung’un F serisi Full HD LED televizyon şaselerinde ve yüksek kararlılık gerektiren arka aydınlatma sürücü matrislerinde kullanılan, BN44-00609D (Fabrikasyon şase kodu: L42S_DSM) parça numaralı orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). Samsung UE42F5070SS modeli ve uyumlu 42 inç ($106\text{ ekran}$) LED televizyonların şebekeden aldığı alternatif akımı ($AC$), ana kontrol kartının (Main Board) ve dahili panel arka aydınlatma (LED Backlight) barlarının ihtiyaç duyduğu regüleli, pürüzsüz doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

Yüksek standartlı donanım mimarisiyle dizayn edilen bu güç kartı üzerinde; şebekeden gelebilecek anlık dalgalanmaları ve frekans gürültülerini sönümleyen çift kademeli EMI hat filtre bobin grupları, giriş sigortası (T5.0AH / 250V), aşırı akım koruyucu termistör (DSC 2.5D-15) ve akım regülasyonunu dengeleyen aktif filtreleme katmanları yer almaktadır. Kartın merkez ve çıkış bölümlerine dağıtılmış olan LPD6E-3LM (SC-04B SC-130830EK) ana anahtarlama güç trafosu, LSE 1347CF3K (LPD6D-3PFC) bileşeni ve üst kısımdaki tamamlayıcı yardımcı trafolar, televizyonun tüm dahili donanımlarına kayıpsız enerji iletimi sağlar. Isı dağılımı ise entegre transistörler ve köprü diyotlar üzerine konumlandırılmış dikey hatlı gümüş renkli geniş alüminyum soğutucu bloklar yardımıyla optimize edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı ve LED sürücü voltaj hatları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Samsung UE42F5070SS, UE42F5070 serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin yapısı (CNM803), panel LED aydınlatma voltaj değerleri ve BN44-00609D parça kodu birebir eşleşen tüm uyumlu Samsung 42 inç F serisi LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Samsung Model No: L42S_DSM, PCB P/N: BN44-00609D, Beyaz Barkodlu Servis Etiketi: SEC S/N: CN07BN4400609DASE38DC60321 REV R.D, Ana Trafolar: LPD6E-3LM / SC-04B SC-130830EK, LPD69-3STB, LSE 1347CF3K LPD6D-3PFC, Çıkış Değerleri: $13\text{V} \dots 2.2\text{A}$ / $5.3\text{V} \dots 1.2\text{A}$ / $12\text{V} \dots 0.18\text{A}$, LED Sürücü Çıkışı: $163\text{V} \dots 260\text{mA}$, Baskı Standartları: APNE-1B1 94V-0, RoHS.

⚠️ TEKNİK NOT: LED televizyon güç besleme kartıdır (Power Supply). Samsung’un bu nesil F serisi şaselerinde şebeke gerilimindeki ani düzensizliklere, elektrik kesintilerine veya kart üzerindeki kondansatörlerin/SMPS kontrol devrelerinin zamanla yaşlanıp deforme olmasına bağlı olarak; cihazın ön panelindeki standby LED ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının düzenli olarak yanıp sönmesi ama ekranın açılmaması veya televizyon açıldığında sesin normal gelmesine rağmen ekran arka aydınlatmasının (LED'lerin) hiç yanmaması ya da anlık yanıp sönerek karanlığa düşmesi (besleme üzerindeki LED sürücü katı hatası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki BN44-00609D veya L42S_DSM kodunu, soket yapılarını ve parça konumlarını referans gösterilen 47f32535-3ad3-4db1-9e08-e2a7f741595c.jpg ürün resmimizle birebir karşılaştırarak satın alınız.
