Samsung UE42F5570 Besleme Kartı BN44-00645A L42S1_DSM Orijinal Power Board
Samsung UE42F5570 Smart LED televizyon modeli başta olmak üzere Samsung'un 42 inç F serisi (42F5000, 42F5500 vb.) cihazlarıyla %100 uyumlu, Samsung Electro-Mechanics tarafından üretilmiş orijinal BN44-00645A (Model Kodu: L42S1_DSM) şase kodlu televizyon besleme kartıdır (Power Supply). Teknik servis laboratuvarımızda ana kartı ve stand-by döngüsünü besleyen gerilim hatları, sekonder güç çıkış regülatörleri ile panel içi LED'leri süren yüksek voltaj dâhili LED sürücü (inverter) katı suni yük altında uzun süreli test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın alt şeridindeki beyaz barkod etiketinde BN44-00645A parça numarası net olarak tescillidir.

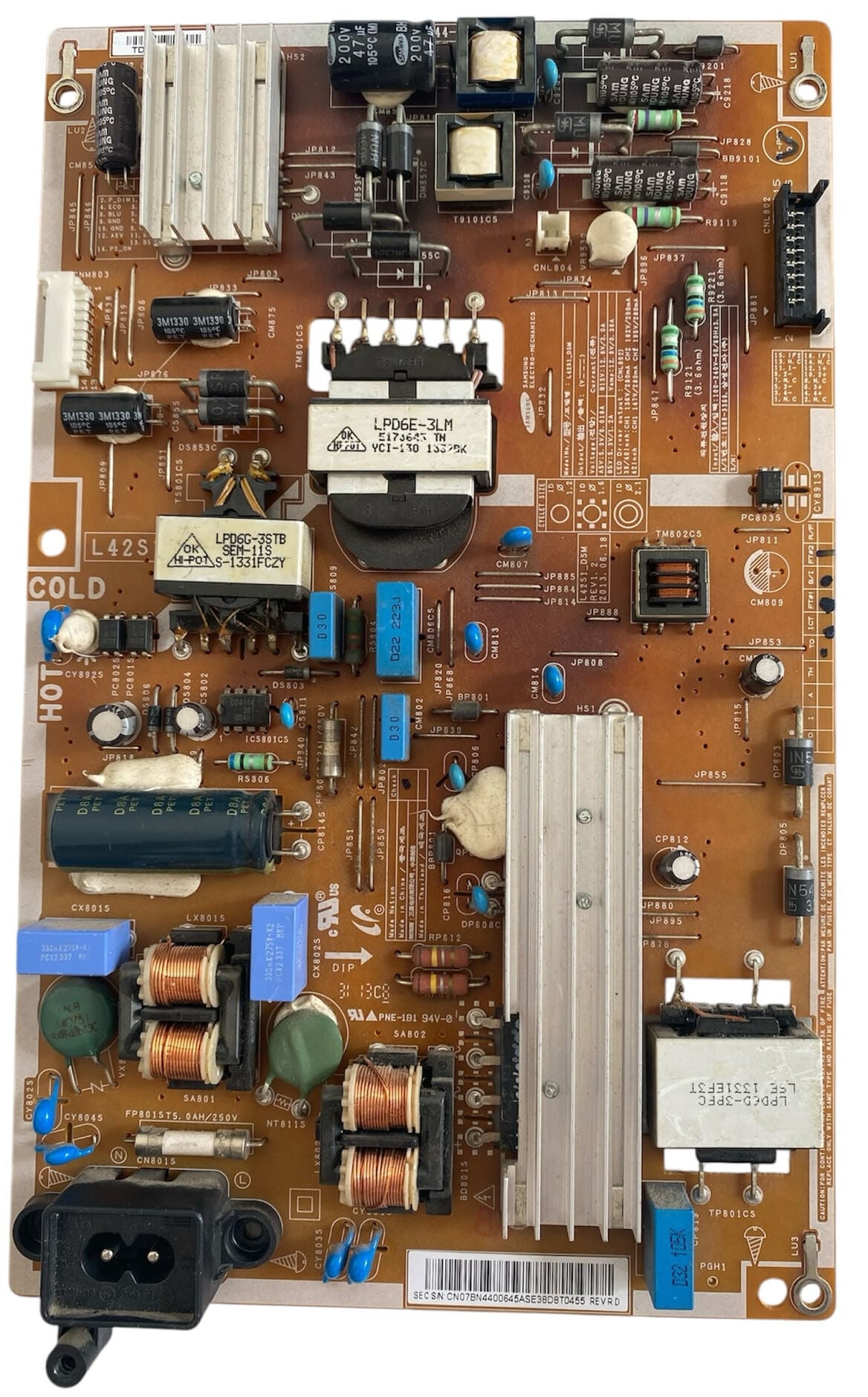

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Gelişmiş Giriş ve Doğrultucu Filtre Katı (HOT Bölgesi): Sol alt köşede dikey konumlandırılmış 2 pinli siyah renkli AC şebeke giriş soketi (power yuvası) yer alır. Giriş hattında koruma sigortası, yeşil varistör ve şebeke parazitlerini süzen çift katlı bakır sargılı EMI filtre bobin yapısı sıralanmıştır. Hemen üzerinde ise yüksek voltajı doğrultup süzerek sistemi besleyen 1 adet yatay konumlandırılmış kalın mavi-yeşil renkli ana filtre kondansatörü yer almaktadır.
-
Isı Yönetimi ve Trafo Grupları: Kartın alt-orta kısmında dikey boyunca uzanan 1 adet uzun gümüş renkli alüminyum soğutucu blok (heatsink) ve sol üst köşede yer alan ikinci bir alüminyum soğutucu blok, yüksek yük altında çalışan MOSFET ve doğrultucu diyotların ısısını sönümlemek üzere tasarlanmıştır. Merkezde ve alt köşede güç regülasyonunu tamamlayan
LPD6F-3LMveLPD6G-3STBkodlu trafo grupları yer alır. -
Sekonder Çıkış ve LED Sürücü Bağlantıları: Sağ üst köşede ana karta temiz akım taşıyan dikey siyah renkli çoklu pin konnektör yuvası ve gerilim filtresini tamamlayan kondansatörler yer alır. Hemen solunda ise panel arkasındaki LED barların soket bağlantılarını karşılayan inverter çıkış terminalleri konumlandırılmıştır.
