Samsung UE46D5000 TV Güç Besleme Kartı (Power Supply) - BN44-00422A Orijinal

Samsung markasının 46 inç Ultra İnce (Slim) LED televizyon serilerinden olan Samsung UE46D5000 (ve aynı besleme şasesini kullanan D5000 serisi muadil modellerde) kullanılmak üzere üretilmiş, yüksek voltaj kararlılığına sahip orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğindeki anlık voltaj dalgalanmaları, ani akım şokları veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu serilerde sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel kırmızı standby ışığının hiç yanmaması ya da kırmızı ışığın düzenli aralıklarla yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

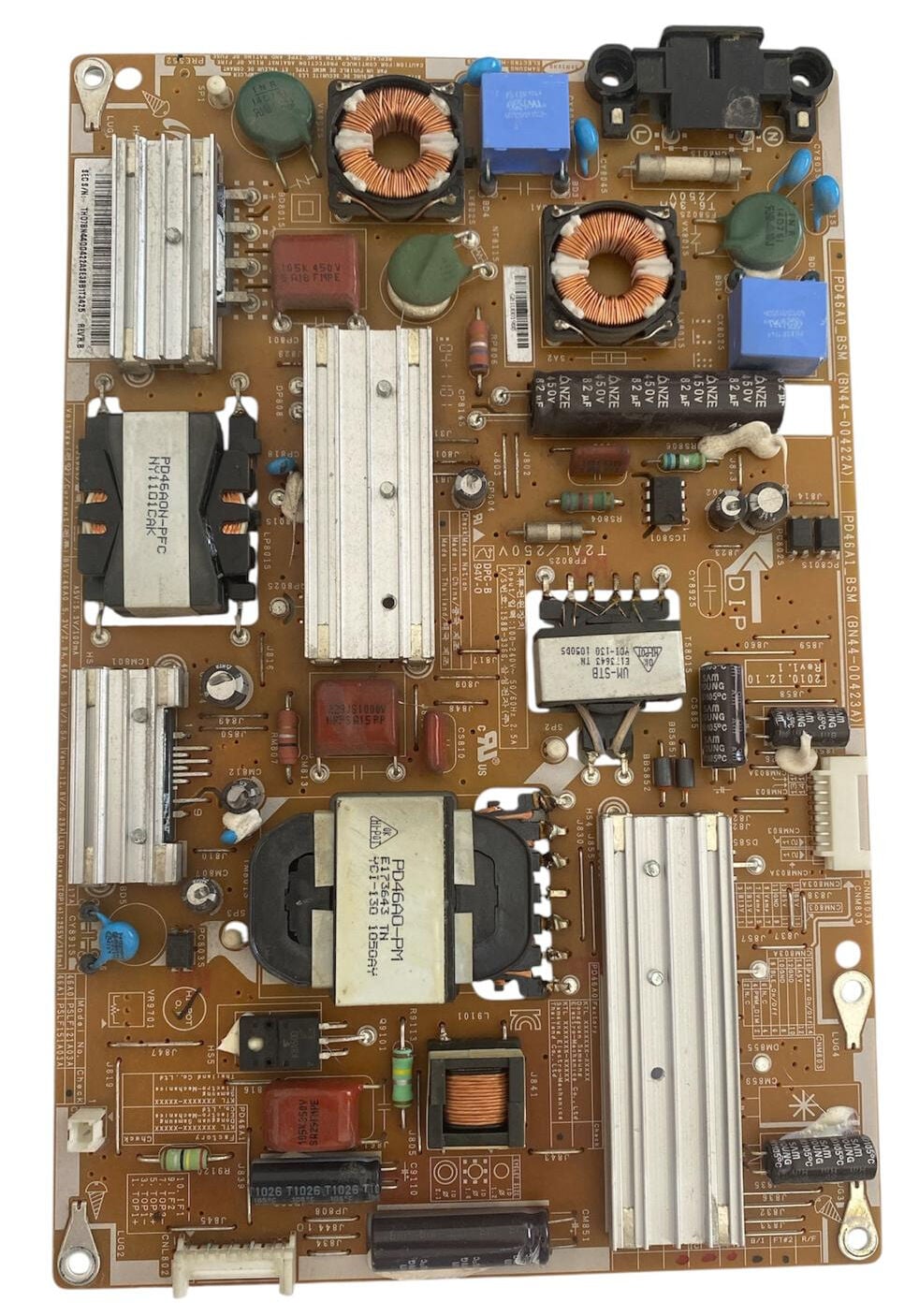

c4f7a8cc-3149-43ac-ad06-61e6c78d4aa5.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panelleri ve ölçüm cihazları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve LED sürücü (boost) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm parçaları fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın sağ üst köşesinde yer alan BN44-00422A kodunun ve model numarasının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung

• Uyumlu TV Modeli: Samsung UE46D5000 (ve muadil BN44-00422A kullanan Samsung 46" LED TV'ler)

• PCB Şase Kodu: BN44-00422A (Model: PD46A0_BSM)

• Yazılım / Üretim Barkod Bilgisi: SEC S/N: TH07BN4400422AM5R3B12403 R.B

• Ana Transformatörler:

  • PD46AO-PM E173643 TN YCI-130 1050AY (Büyük Trafo)

  • PD46AON-PFC NY1101CAK (PFC Trafosu)

  • UM-STB E173643 TN YCI-130 1050DS (Standby Trafosu)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz-60Hz 2.5A

• Filtre Kondansatör Grubu: 4 x 450V 82µF (105°C) NZE Serisi Yatay Yüksek Voltaj Kondansatörleri

• Giriş Koruması: T4AH / 250V Cam Gecikmeli Sigorta ve Giriş Filtre Bobinleri

• Bölgesel Şase Yapısı: HOT (Şebeke Giriş Bölgesi), COLD (Düşük Voltaj İzole Çıkış Bölgesi), DIP Mimarisi

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, DPC-B 94V-0, Rev1.1 (2010.12.10)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Samsung D serisi LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu arıza çoğunlukla besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Samsung güç kartlarında pratik koruma testi yapmak için: Anakart ile besleme kartı arasındaki ara kabloyu söküp sadece besleme kartını şebeke elektriğine bağladığınızda panel arkasındaki LED'lerin doğrudan kesintisiz yanması gerekir. Eğer LED'ler hiç yanmıyorsa veya anlık yanıp sönüyorsa sorun LED barlardadır. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki büyük kondansatörlerin tamamen deşarj olduğundan emin olunuz.
