Samsung UE49KS8500U Anakart BN41-02504A Orijinal BN94-10758G Curved TV Main Board

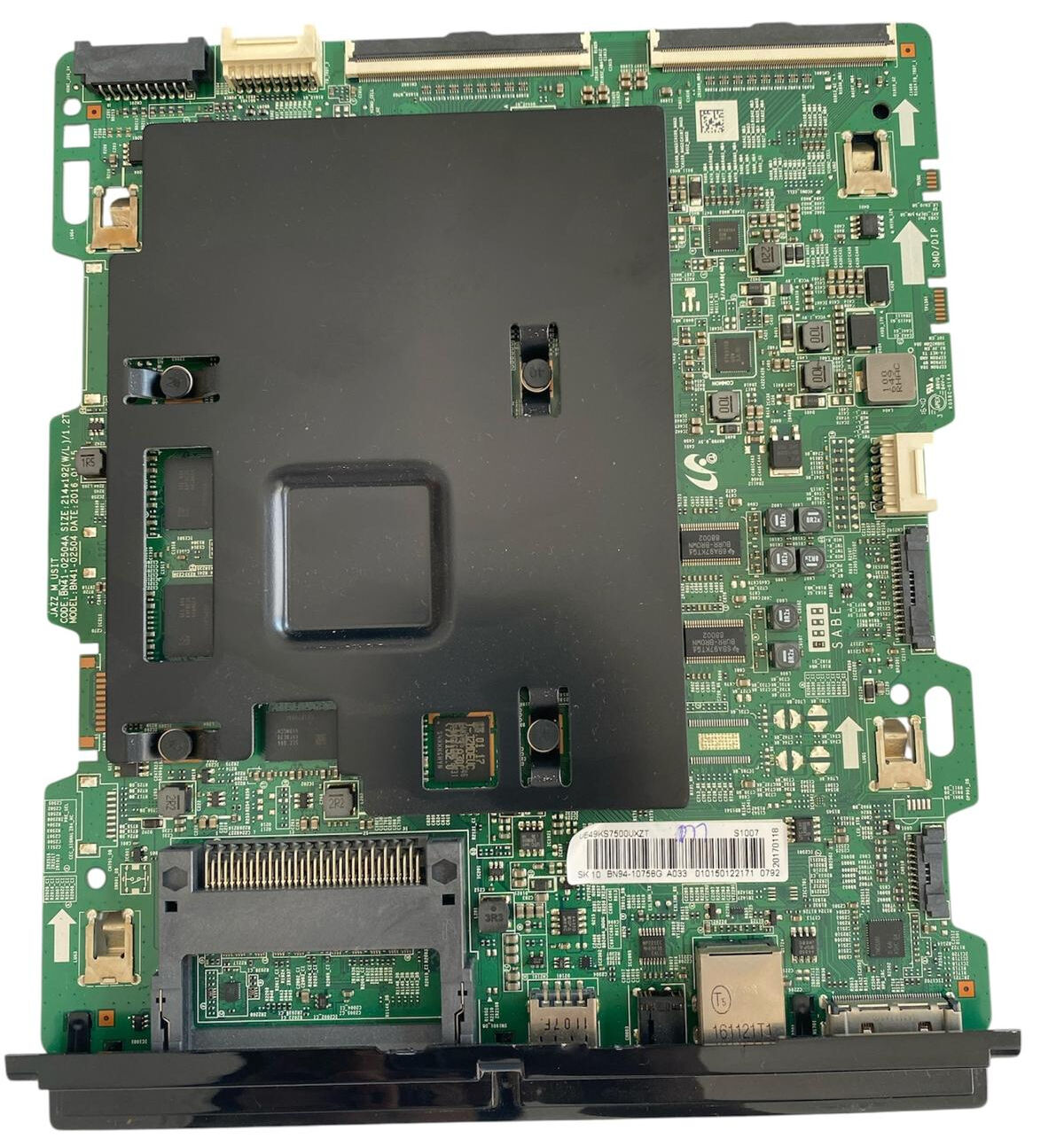

Samsung 49 inç (124 Ekran) Premium Curved (Kavisli) Smart SUHD TV serileriyle (Örn: Samsung UE49KS8500U, UE49KS7500U vb.) %100 uyumlu orijinal BN41-02504A (Jazz_M_U5IT) şase kodlu ve BN94-10758G parça numaralı televizyon anakartıdır (Main Board). Teknik servis laboratuvarımızda panel görüntü çıkış hatları, harici One Connect kutusu iletişim portları, ses entegrasyonu ve tüm mikro işlemci regülasyon yolları test cihazlarıyla tek tek kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerindeki dikey beyaz barkod etiketinde BN94-10758G kodu ve PCB katmanında BN41-02504A ibaresi açıkça tescillenmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Isı Yönetim Katı: Kartın merkezinde, yüksek çözünürlüklü görüntü işleme ve akıllı TV fonksiyonlarını yürüten ana işlemciyi (CPU/GPU) elektromanyetik parazitlerden izole etmek ve yüksek ısıya karşı korumak amacıyla tasarlanmış 1 adet çok geniş yüzeyli siyah renkli metal işlemci koruma ve soğutma kalkanı yer almaktadır. Kalkanın pencerelerinden yüksek hızlı bellek (RAM) ve dâhili depolama komponentleri görünmektedir.

• Bağlantı Arabirimleri ve Port Dağılımı: Kartın alt kenar hattında dikey yerleşimli metal kaplamalı şasiye sahip 1 adet Ethernet (LAN) portu, hemen solunda geniş yapılı siyah renkli dâhilî CI (Common Interface) modül yuvası konnektörü yer alır. Üst kenarda ise panele yüksek hızlı veri aktarımı sağlayan çift sıralı geniş flex kablo (LVDS/V-by-One) bağlantı yuvaları konumlandırılmıştır.

• Güç ve Çevre Birimleri: Sağ orta şeritte dikey beyaz besleme soketi (CNM803) yer alırken, kartın sağ yüzeyine yüksek frekanslı kararlı gerilim regülasyonu sağlayan çok sayıda SMD indüktör bobin, entegre devreler ve Burr-Brown / TI üretimi yüksek kaliteli ses/veri entegreleri dağıtılmıştır.
