Samsung UE55JU6570UXTK TV Güç Besleme Kartı (Power Supply) - BN44-00807A Orijinal

Samsung markasının 55 inç Ultra HD (4K) Curved Smart LED televizyon serilerinden olan Samsung UE55JU6570UXTK (ve aynı besleme mimarisini kullanan JU6000, JU6400, JU6500 serisi muadil 55 inç modellerde) kullanılmak üzere üretilmiş yüksek verimli ve çift filtre kondansatörlü orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğindeki anlık voltaj dalgalanmaları, ani akım şokları veya uzun süreli kullanıma bağlı termal aşınmalar nedeniyle Samsung televizyonlarda sıkça karşılaşılan; cihaza hiç elektrik gelmemesi, ön panel kırmızı standby ışığının hiç yanmaması ya da kırmızı ışığın düzenli aralıklarla yanıp sönmesine (hata kodu vermesine) rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

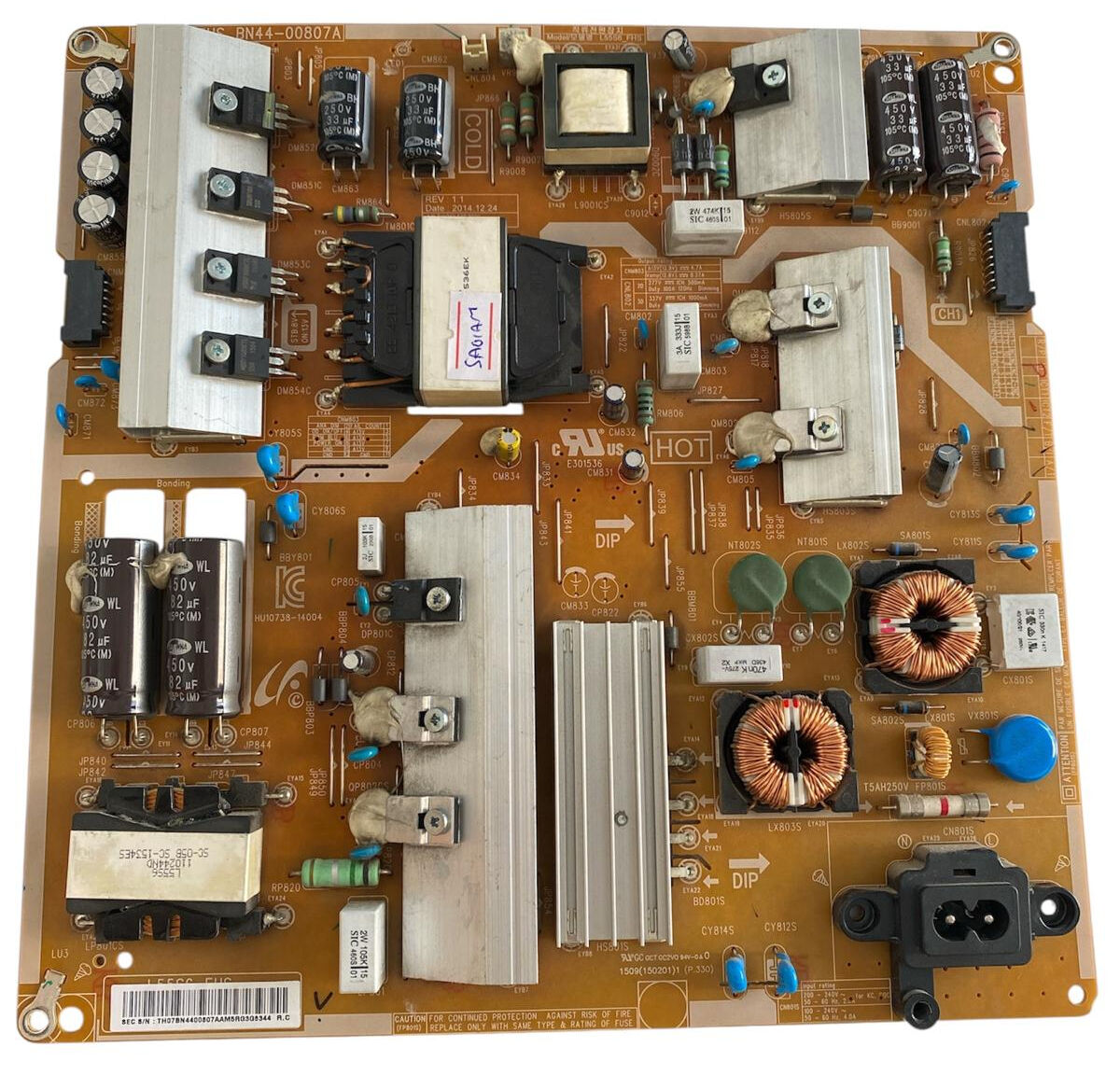

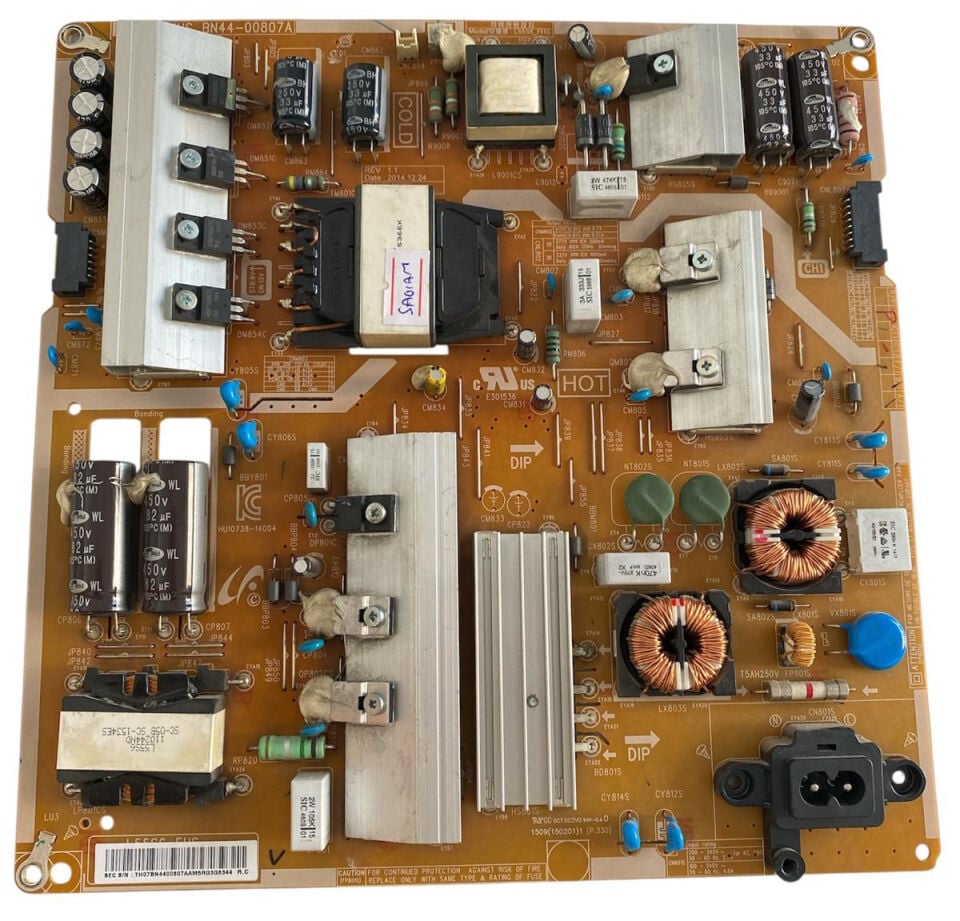

2a2c601f-9796-4488-b830-7ec53171eb44.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel test panelleri ve ölçüm cihazları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve LED sürücü (boost) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kart üzerindeki ana trafonun üzerinde "SAĞLAM" ibaresi yazılı beyaz etiket bulunmaktadır. Ürün üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm parçaları fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın sol üst köşesinde yer alan BN44-00807A kodunun ve model numarasının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung

• Uyumlu TV Modeli: Samsung UE55JU6570UXTK (ve muadil BN44-00807A kullanan Samsung 55" LED TV'ler)

• PCB Şase Kodu: BN44-00807A

• Model Kodu: L55S6_FHS

• Revizyon Numarası: Rev 1.1 (Date: 2014.12.24)

• Yazılım / Üretim Barkod Bilgisi: SEC S/N: TH07BN4400807AAM5R0305344 R.C

• Giriş Voltajı (AC Input): 200V-240V ~ 50Hz-60Hz 2.5A / 100V-240V ~ 50Hz-60Hz 4.0A

• Filtre Kondansatörleri: 2 x 450V 82µF (105°C) WL Serisi Yüksek Voltaj Kondansatörü

• Giriş Koruması: T5AH 250V Seramik Gecikmeli Sigorta (FP801S)

• Bölgesel Şase Yapısı: HOT (Şebeke Giriş Bölgesi), COLD (Düşük Voltaj İzole Çıkış Bölgesi), DIP Mimarisi

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, E301536, 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Samsung LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları çok yaygın olup sıklıkla besleme kartı arızalarıyla karıştırılabilmektedir. Eğer cihazınızın fişini taktıktan sonra kırmızı standby ışığı düzenli aralıklarla 2 kez yanıp sönüyor ve ekrana görüntü gelmiyorsa, bu durum çoğunlukla panel içi LED barların açık veya kısa devre olmasından kaynaklanır.

Samsung güç kartlarında koruma testi yapmak oldukça pratiktir: Anakart ile besleme kartı arasındaki ara kabloyu söküp sadece besleme kartını şebeke elektriğine bağladığınızda panel arkasındaki LED'lerin doğrudan yanması gerekir. Eğer LED'ler yanmıyorsa veya göz kırpıyorsa sorun LED barlardadır. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki metal yüzeylerin şaseye değmediğinden ve primer katındaki büyük 450V kondansatörlerin tamamen deşarj olduğundan emin olunuz.
