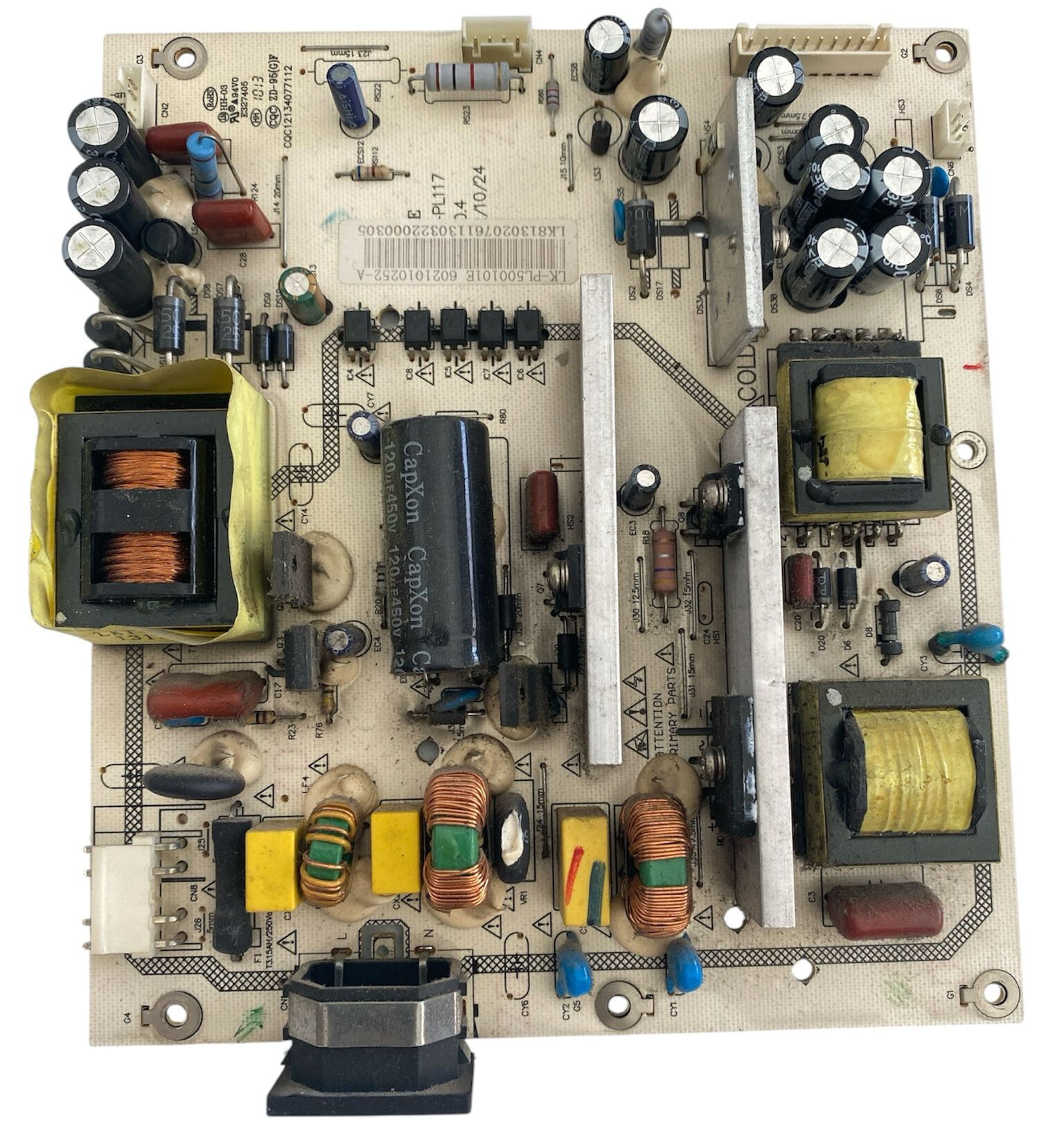

Sanyo LE127N8M TV Besleme Kartı LK-PL500101E Güç Kaynağı Power Board

Sanyo LE127N8M model LED televizyonlar ile tam uyumlu orijinal LK-PL500101E model koduna sahip televizyon güç besleme kartıdır (Power Supply Board). Şebeke gerilimini süzerek ana kart, ses entegreleri ve arka aydınlatma (Backlight) katı için gerekli olan tüm kararlı DC voltajları üreten, teknik servis laboratuvarımızda suni yük altında fonksiyon ve stabilite testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın orta-üst bölümündeki beyaz fabrikasyon baskı alanında LK-PL500101E 6021010252-A ve LK8130202761130322000305 takip kodları basılıdır. Kartın üzerinde EPL117 ve 10/24 üretim revizyon ibareleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Şebeke Koruma Katı: Alt-orta kısımda yer alan siyah renkli üç pinli şebeke giriş konnektörünün (CN1) hemen solunda yüksek akım koruması sağlayan dikey yerleşimli T3.15AH 250V~ cam sigorta yatağı yer alır. Giriş alanında parazit engellemek amacıyla konumlandırılmış yan yana 2 adet dikey bakır sargılı EMI şok bobini, sarı renkli kutupsuz kare X2 filtre kondansatörleri, koruyucu termistör ve mavi renkli yüksek voltaj disk kondansatörleri (CY1, CY2) mevcuttur.

• PFC ve Güç Regülasyon Katı (PRIMARY PARTS): Kartın tam merkezinde şebekeyi doğrultup kararlı hale getiren geniş gövdeli dikey yerleşimli CapXon marka 450V 120µF ana filtre kondansatörü konumlandırılmıştır. Kondansatörün hemen sağında ve üstünde dikey uzanan 2 adet uzun ince gri alüminyum soğutucu blok, yüksek voltaj anahtarlaması yürüten orijinal Power MOSFET'leri ve köprü diyot katını korur. Sol orta kısımda ise sarı izole zırhlı dikey büyük şebeke transformatörü (BCK-35-1510) konumlandırılmıştır.

• Çıkış Regülasyon ve Konnektör Arabirimi (COLD): Sağ tarafta kesikli yalıtım çizgisiyle ayrılmış soğuk (COLD) bölgede ikincil voltaj hatlarını regüle eden sarı sargılı iki adet trafo grubu yer alır. Üst sağ köşede ana karta kararlı regüle voltajlarını aktaran dikey beyaz konnektör soket grubu (HS3) ve sol üst köşede dikey siyah kondansatörlerin yanında ek çıkış soketleri yer almaktadır. Kart üzerinde ZD-95(G)F CQC12134077112 endüstriyel standart tescil baskıları sabittir.
