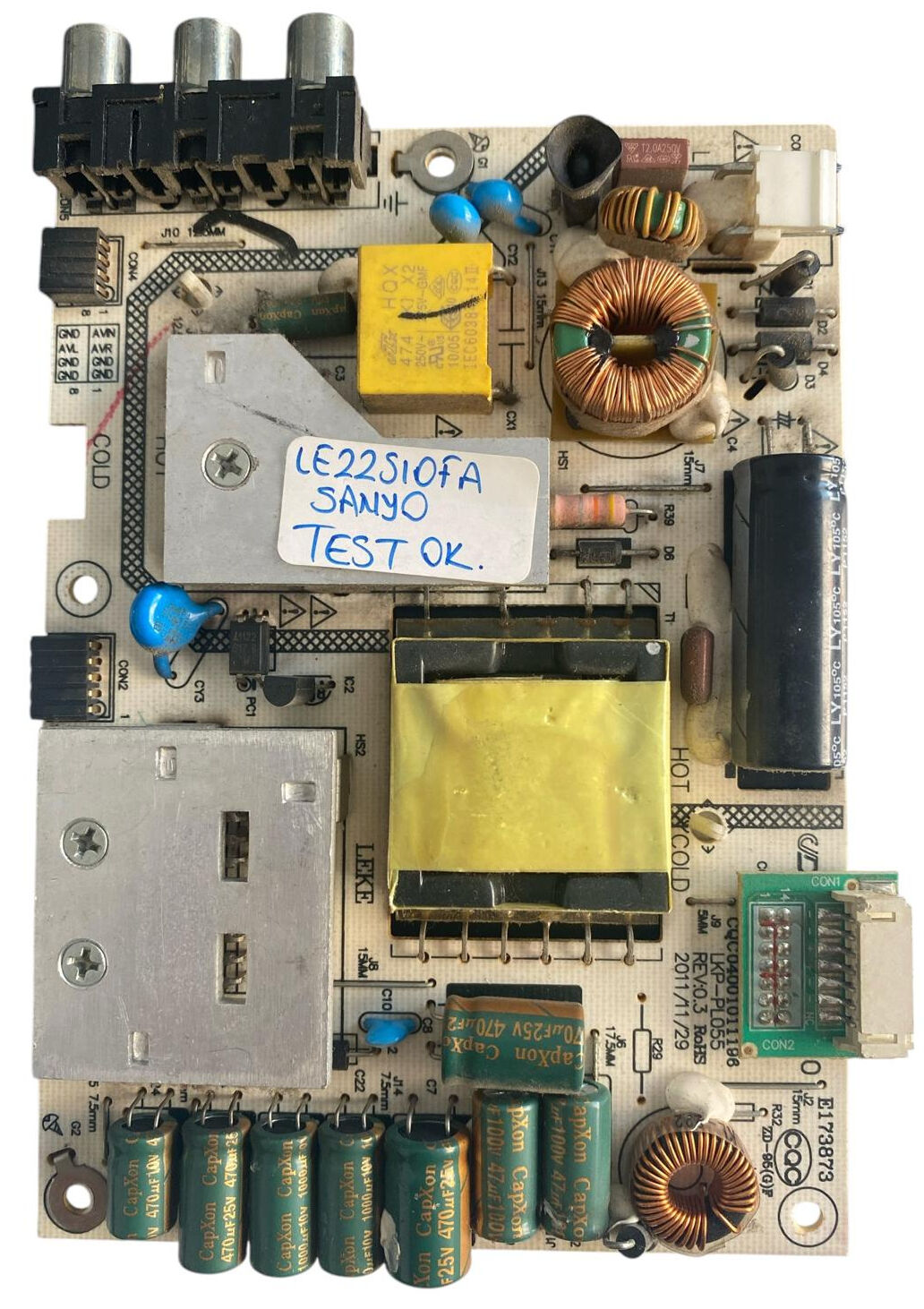

Sanyo LKP-PL055 Besleme Kartı Orijinal LKP-PL055 REV:0.3 LE22S10FA Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Sanyo markasının 22 inç LED TV modellerinde (başta Sanyo LE22S10FA ve LE22S10FA/S serileri olmak üzere) kullanılan orijinal LKP-PL055 (PCB Kodu: LKP-PL055 REV:0.3) dâhili televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda Stand-by (5V), ana kart besleme gerilimleri (12V) ve LED panel besleme hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda LKP-PL055 REV:0.3 kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası (T2.0A), X2 filtre kondansatörü ve EMI süzgeç bobin yapısından geçirilerek süzülür. Dikey montajlı yüksek voltaj filtre kondansatörü ve sarı izolasyonlu ana SMPS trafosu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Alüminyum soğutucu panellere monte edilmiş doğrultucu mosfetler, regülatörler ve kaliteli CapXon filtre kondansatör grupları ile anakart, ses ve panel katı için gerekli olan 5V St-by ve 12V çalışma hatlarını tamamen stabil bir şekilde üretir. Kart üzerinde entegre RCA AV giriş soketleri yer almaktadır.
