Sanyo MIP320M-HK4-EMC TV Besleme Kartı Megmeet MIP320M Orijinal Power Board

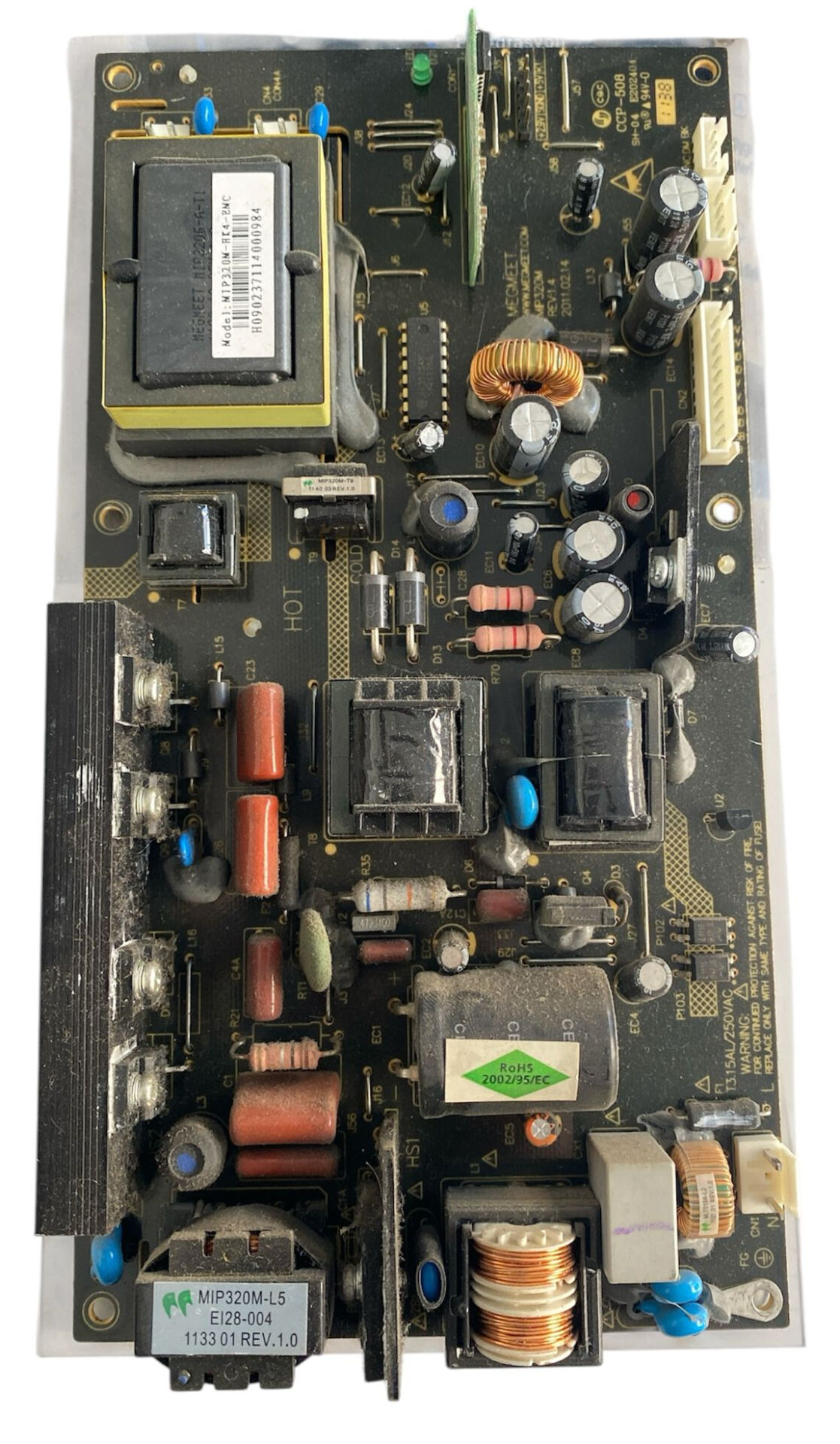

Sanyo MIP320M-HK4-EMC model televizyonlar başta olmak üzere Megmeet şase altyapısını kullanan uyumlu 32 inç LCD ve LED televizyon gruplarıyla %100 uyumlu orijinal televizyon güç besleme kartıdır (Power Supply Board). Elektronik laboratuvarımızda yük altında akım, gerilim ve kararlılık testleri başarıyla tamamlanmış, montaja hazır, fabrikasyon temizliğinde orijinal yedek parçadır. Kartın PCB yüzeyinde üretici logosuyla birlikte MEGMEET / MIP320M REV:1.4 / 2011.02.14 şase üretim/revizyon bilgileri basılıdır. Üst sağ köşede CCP-508 / E202404 / 94V-0 endüstriyel standart kodları yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Yüksek Voltaj Giriş ve Filtre Katı (HOT): Sağ alt köşede yer alan beyaz CN1 şebeke giriş konnektörünün hemen yanında aşırı yük koruması sağlayan yatay yerleşimli T3.15AL/250VAC dâhili cam sigorta yatağı mevcuttur. Hemen önünde şebeke parazitlerini engellemek amacıyla konumlandırılmış kalın bakır sargılı dikey EMI şok bobini, mavi renkli yüksek voltaj disk kondansatörleri ve gri renkli kutupsuz filtre kutusu yer alır. Bu hattın hemen üzerinde sistemi doğrutan ve dalgalanmaları süzen, üzerinde RoHS 2002/95/EC yeşil etiketi barındıran yatay konumlandırılmış kalın gövdeli siyah ana filtre kondansatörü yer almaktadır.

• Isıl Isı Dağıtımı ve MOSFET Blokları: Kartın sol kenarı boyunca dikey olarak uzanan uzun ve kalın dikey kanallı siyah alüminyum soğutucu blok (heatsink) mevcuttur. Bu blok üzerine ısıl transferi sağlamak amacıyla vidalanmış 4 adet yüksek voltaj anahtarlama Power MOSFET'i ve doğrultucu hızlı diyotları yer alır. Kartın alt orta hizasında ek termal koruma sağlayan dik dikey bir küçük metal soğutucu plaka daha konumlandırılmıştır.

• Transformatörler ve Çıkış Regülasyon Bölgesi (COLD): Sol üst köşede sarı izole zırhlı büyük dikey inverter/güç transformatörü (MIP320N-R-T1), alt-orta düzlemde ise iki adet dikey siyah izoleli yardımcı regülasyon trafosu yer alır. Sağ üst ve sağ-orta güvenli COLD çıkış bölgesinde, ana kartın ihtiyaç duyduğu stabil DC voltajları pürüzsüz hale getiren dikey elektrolitik filtre kondansatörleri, bakır sargılı küçük şok bobini ve ana karta akım aktaran dikey beyaz konnektör soket grupları (CN2, CN3, CN4) konumlandırılmıştır.
