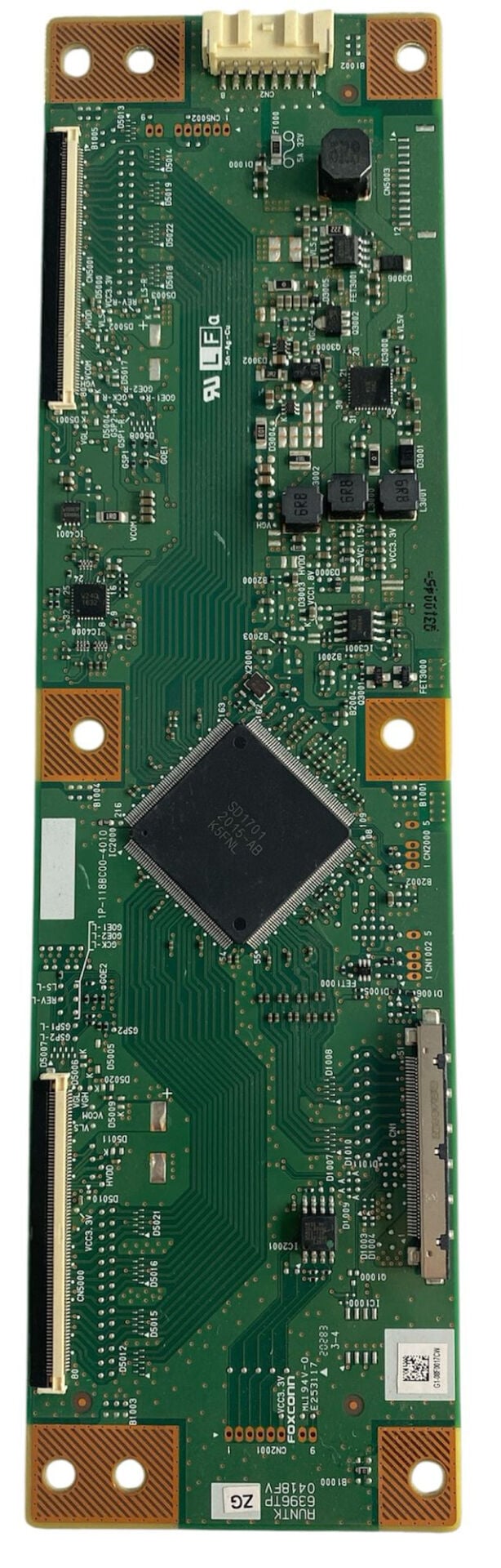

Sharp Foxconn T-Con Kartı RUNTK 6396TP 0418FV Orijinal Panel Kartı

Sharp ve Foxconn panel mimarisini kullanan lider televizyon markalarının (Philips, Sony, Vestel vb.) üst segment LED televizyon serileriyle tam uyumlu, orijinal RUNTK 6396TP şase kodlu ve 0418FV revizyon numaralı televizyon T-Con (Timing Controller) kontrol kartıdır. Ana karttan (Main Board) gelen yüksek hızlı görüntü verilerini (LVDS) kusursuz şekilde işleyerek panel içi sağ ve sol COF (Chip on Film) hatlarına dağıtan, teknik servis laboratuvarımızda panel test simülatöründe tüm voltaj testleri yapılarak görüntü kararlılığı onaylanmış, tamirsiz, montaja hazır temiz orijinal yedek parçadır. Kartın alt şeridindeki etiket alanında RUNTK 6396TP ZG / 0418FV kodlamaları dâhili olarak yer almaktadır.

Kartın donanımsal katmanları ve bileşen yapısı şu şekildedir:

• Zamanlama Kontrol İşlemcisi (T-Con IC): Kartın tam merkezinde konumlandırılan, panelin yatay ve dikey tarama frekanslarını mili saniyeler seviyesinde senkronize eden kare/baklava dizilimli orijinal SD1701 (SD1701 2015-AB K3FNL) ana kontrol işlemcisi yer alır.

• DC-DC Voltaj Konvertör Katı: Üst kısımda panel hücrelerinin (Open Cell) çalışması için hayati önem taşıyan VGL, VGH, VDD ve VCC3.3V gibi kaynak gerilimlerini üreten entegre grubu, kare yapılı siyah dikey şok bobinleri (6R8, 3R3, 8R2) ve koruyucu SMD sigorta hatları konumlandırılmıştır. Üst kenarda ise besleme hattını bağlayan beyaz renkli dik mini pin konnektör yuvası (CN1002) mevcuttur.

• Giriş ve Panel Veri Arabirimleri: Sağ alt hizada ana karttan gelen görüntü sinyallerini toplayan yatay metal zırhlı dikey dâhili LVDS konnektör girişi (CN1) yer alır. Kartın sol üst ve sol alt kenarlarında ise işlenen görüntü sinyallerini doğrudan ekranın kulakçıklarına aktaran 2 adet uzun dikey beyaz esnek şerit (FFC) kablo konnektör yuvası (CN5001 ve CN5002) sıralı olarak konumlandırılmıştır.
