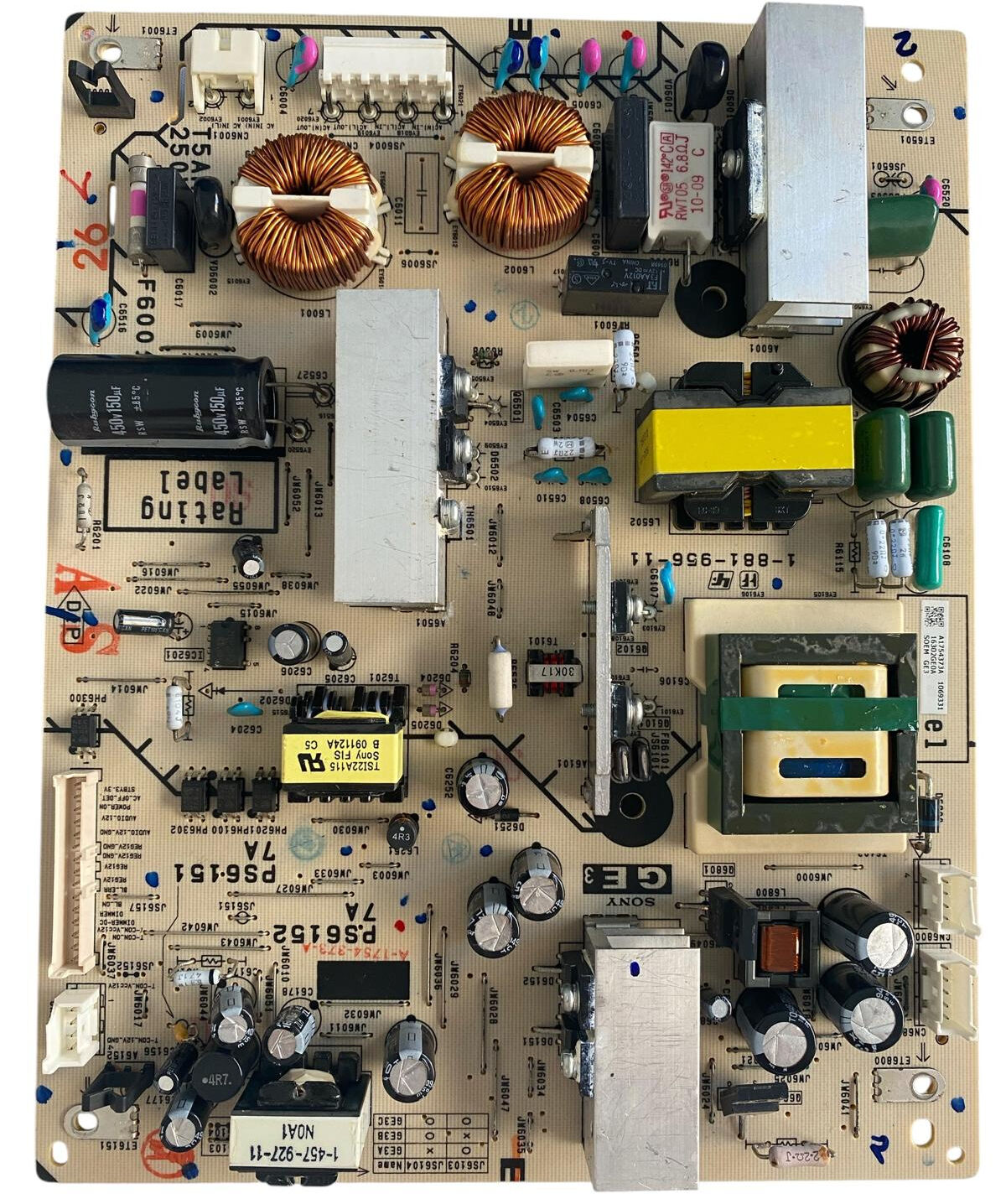

Sony 1-881-956-11 Besleme Kartı Orijinal A1754373A APS-343 GE3A KDL-42W805A KDL-47W805A KDL-50W656A Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Sony markasının 42 inç, 46 inç, 47 inç ve 50 inç Bravia LED TV modellerinde (başta Sony KDL-42W805A, KDL-42W807A, KDL-46W905A, KDL-47W805A, KDL-50W656A, KDL-50W685A serileri olmak üzere) kullanılan orijinal Sony / Delta Electronics üretimi 1-881-956-11 (Parça Kodu: A1754373A / Etiket Kodu: 1-457-927-11 / Şase: GE3A / APS-343) dâhili televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (STBY3.3V), ana kart, ses ve T-Con katlarını besleyen kararlı DC regülasyon çıkışları (REG12V / 7A, AUDIO_12V, T-CON_VCC12V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ ortada ipek baskı ile 1-881-956-11 ve sağ etiket üzerinde A1754373A kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; T5A 250V emniyet sigortası, 6.8ΩJ seramik taş direnç, çift büyük boy toroidal EMI filtre bobinleri (L6001, L6002) ve Y-emniyet kapasitörleri ile süzülür. Doğrultucu ve PFC katından geçen akım, dikey konumlandırılmış 1 adet yüksek kaliteli Rubycon 450V 150µF (+85°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): TS122411S st-by trafosu, sarı izolasyonlu ana SMPS trafosu ve alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart, T-Con ve ses katı için gerekli olan kararlı STBY3.3V, REG12V (7A) ve AUDIO_12V DC gerilim hatlarını üretir.

• Sekonder Regülasyon ve Filtre Katı: Kartın alt ve sağ sekonder katlarında yer alan dikey elektrolitik filtre kondansatör grupları ve alüminyum soğutucu bloklar, cihazın parazitsiz ve tam kararlı çalışmasını sağlar.
