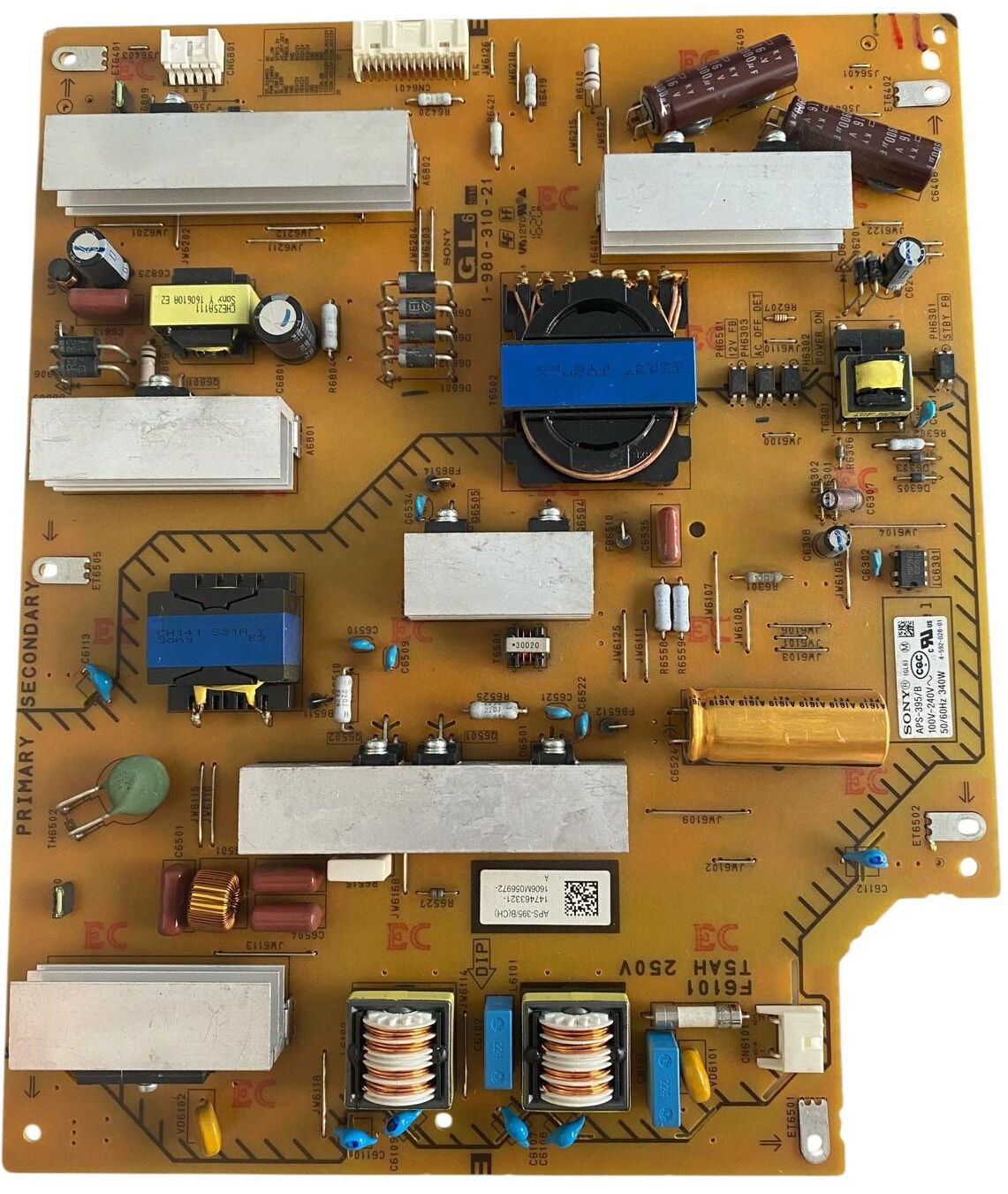

Sony 1-980-310-21 Besleme Kartı Orijinal APS-395/B 1-474-633-21 KD-65XD8505 KD-65XD8577 65 75 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Sony markasının 65 inç ve 75 inç 4K Ultra HD Bravia Smart LED TV modellerinde (başta Sony KD-65XD8505, KD-65XD8577, KD-65XD8599, KD-75XD8505, XBR-65X850D serileri olmak üzere) kullanılan orijinal Sony üretimi 1-980-310-21 (Model Kodu: APS-395/B / Sony Parça Kodu: 1-474-633-21) dâhili televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (STBY 3.3V), ana kart, ses, T-Con ve backlight sürücü katlarını besleyen kararlı DC regülasyon çıkışları (12V MAIN, 12V AUDIO, T-CON VCC) ve geri besleme kontrol hatları (AC_OFF_DET, POWER_ON) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde orta üst bölümde ipek baskı ile 1-980-310-21 ve etikette APS-395/B model kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; T5AH 250V emniyet sigortası, yeşil NTC termistör, çift toroidal EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Active PFC katından geçen akım, 1 adet yüksek kaliteli altın sarısı kaplamalı Nippon Chemi-Con yüksek voltaj ana filtre kondansatörüne ve PFC trafo bloklarına aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): CH141 GS1A ve T6502 SMPS trafo blokları, geniş döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart, ses ve panel kontrol katları için gerekli olan kararlı DC regülasyon gerilim hatlarını üretir.

• Emniyet ve Geribildirim Kontrol Katı: Kart üzerinde yer alan optokuplör entegreleri (PH6301, PH6302) üzerinden gerilim hassasiyet takibi (STBY FB, POWER ON, 12V FB, AC OFF DET) yapılarak ana karta yüksek kararlılıkta sinyal geri bildirimi sağlanır.
