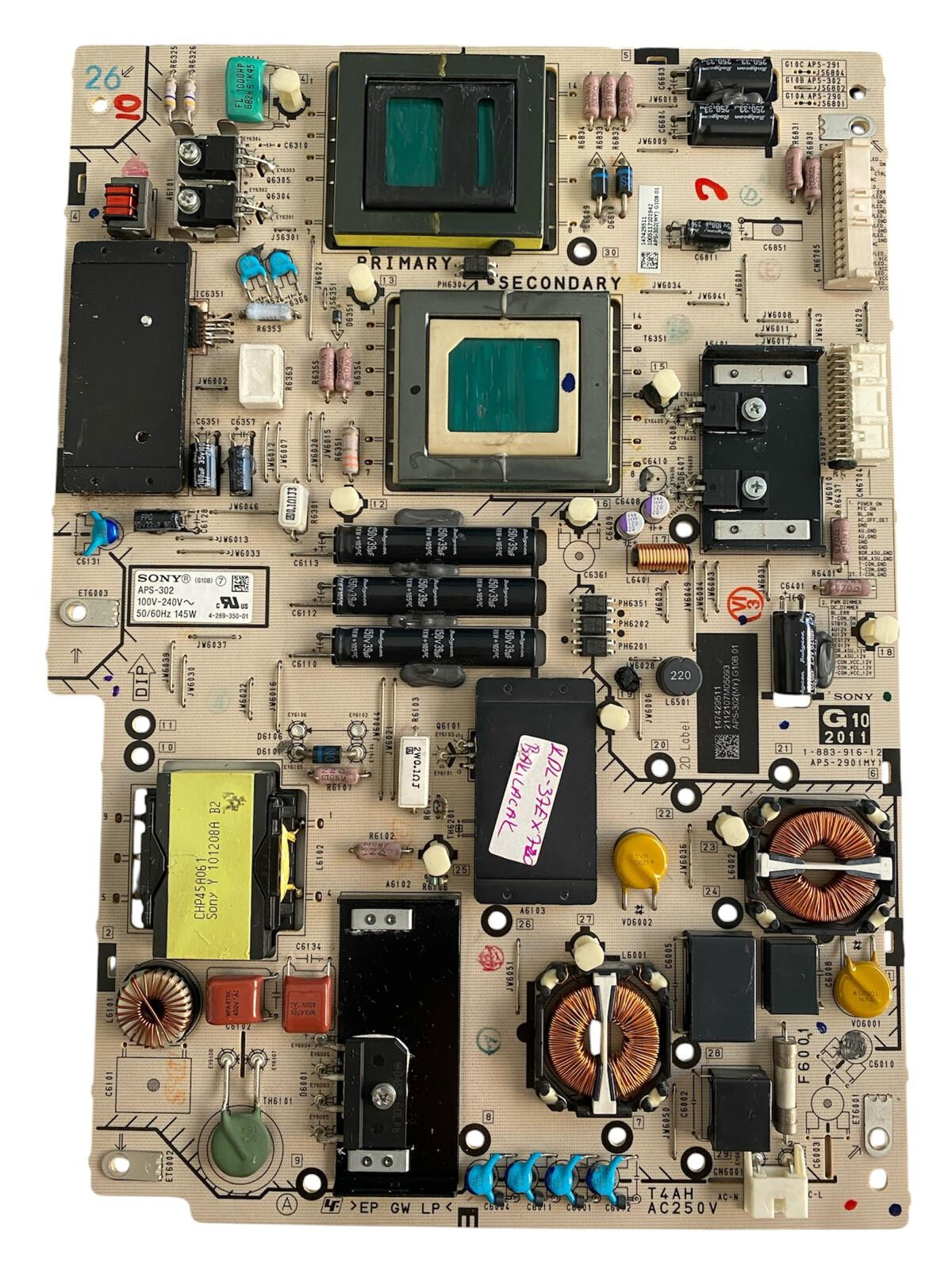

Sony APS-302 Besleme Kartı APS-290 Orijinal KDL-37EX720 Power Board 1-883-916-12

Sony Bravia KDL-37EX720 modeli başta olmak üzere Sony markasının 37 inç (94 Ekran) akıllı LED televizyon serilerinde kullanılan orijinal Sony üretimi APS-302 (G10B) (Fabrika kodu: APS-290 / 1-883-916-12) şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kart besleme regülasyon akımları (12V, 12V_REG, 5V_REG, 3.3V) ve panel arkasındaki LED barlarını besleyen yüksek voltaj sürücü çıkışları yük altında test cihazlarıyla titizlikle kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal Sony G10 2011 fabrikasyon PCB baskısı ve orijinal fabrika teknik etiketleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ alt köşedeki AC şebeke giriş soketinden giren akım; T4AH AC 250V seramik sigorta, çift sargılı EMI filtre bobinleri, koruma varistörü ve mavi renkli yüksek voltaj filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katı şebekeyi doğrultarak kartın merkezinde yer alan 3 adet dikey konumlandırılmış yüksek kaliteli Rubycon marka 450V 39µF yüksek voltaj ana filtre kondansatörüne aktarır. Sol üst taraftaki metal soğutucu bloklar primer katındaki PFC ve anahtarlama MOSFET'lerinin ısı dağılımını sağlar.

• SMPS ve Yardımcı Voltaj Yönetimi: Kartın sol-orta alt kısmında yer alan sarı kapaklı CHP45A061 kodlu standby trafosu ve üst taraftaki büyük güçlü ana SMPS trafoları, bağlı oldukları yüksek hızlı PWM kontrol entegreleri ile sistemin ihtiyaç duyduğu regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ tarafta yer alan alüminyum soğutucu bloklar, sekonder çıkışındaki yüksek hızlı doğrultucu şotki diyotlarının ısısını uzaklaştırır. Sağ kenardaki dikey CN6705 ve CN6704 konnektör grupları üzerinden ana karta ve panel içi LED barlara (Backlight) regüleli temiz DC akım dağıtımı gerçekleştirilir.
