Sony KDL-32BX340 TV Besleme Kartı APS-317(CH) 1-474-381-11 Orijinal Power Board

Sony KDL-32BX340 model LCD/LED televizyonlar ile birebir uyumlu, orijinal APS-317(CH) model koduna ve 1-474-381-11 Sony yedek parça numarasına sahip televizyon güç besleme kartıdır (Power Supply Board). Şebekeden gelen değişken alternatifi emniyetli koruma süzgeçlerinden geçirerek ana karta ve arka aydınlatma invertör grubuna stabil DC voltaj sağlayan, teknik servis laboratuvarımızda suni yük testlerinden başarıyla geçmiş orijinal temiz yedek parçadır. Kartın üzerindeki beyaz üretici etiketinde SONY® (G9) APS-317 110V-240V ~ 50/60Hz 153W güç parametreleri yer almaktadır. Merkezdeki dâhili barkodunda ise APS-317(CH) 147438111- 1112M019904-A takip kodları basılıdır.

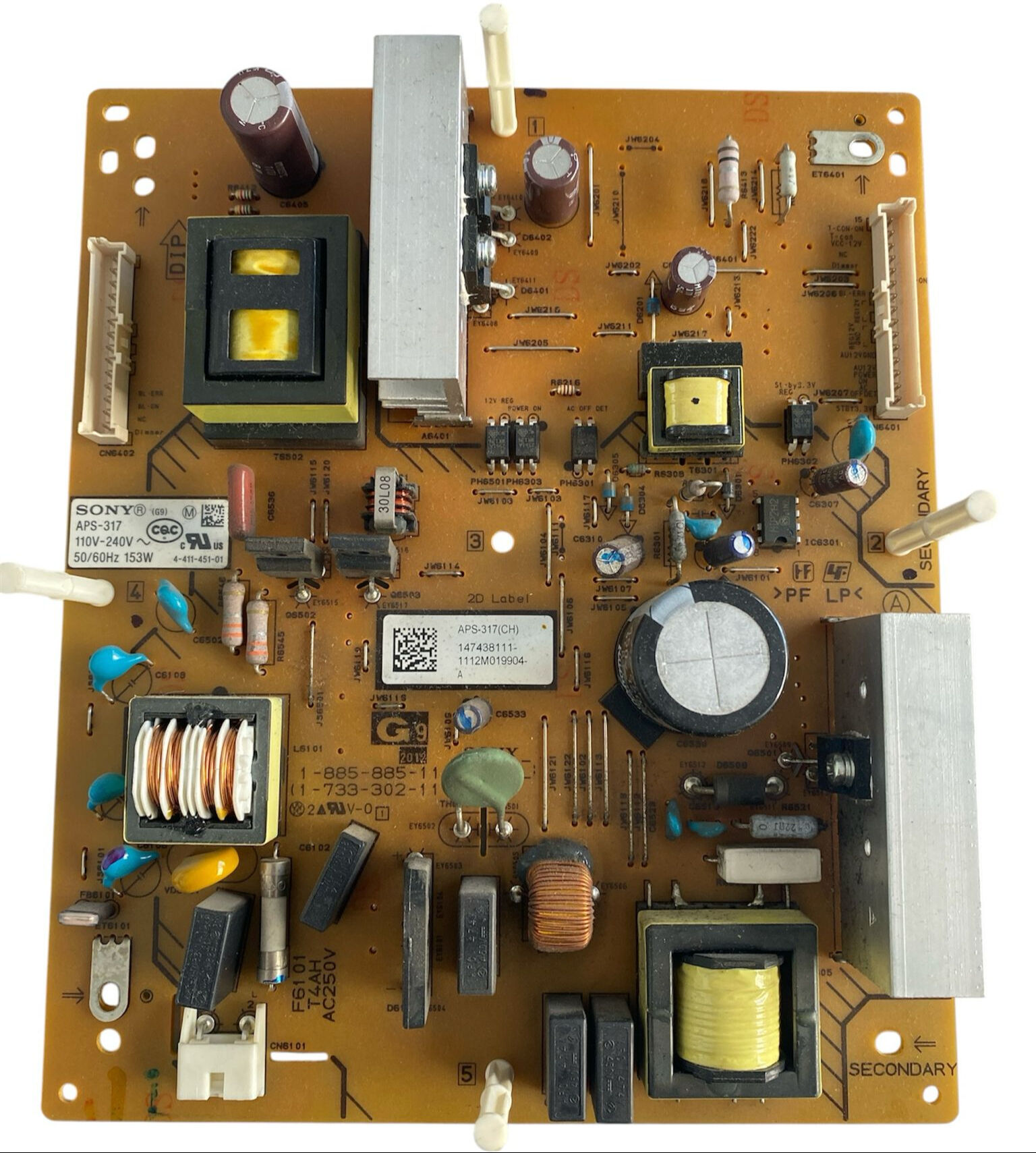

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Koruma ve AC Süzme Katı (HOT): Sol alt köşede yer alan beyaz renkli CNB6101 şebeke giriş soketinin hemen önünde dikey konumlandırılmış, yüksek akım koruması sağlayan F6101 T4AH AC250V gecikmeli cam sigorta yatağı yer alır. Parazit engellemek amacıyla dikey yerleştirilmiş kalın bakır sargılı EMI şok bobini, sarı renkli varistör elemanı ve siyah kutupsuz kapasitör filtreleri mevcuttur. Kartın alt-orta kısmında yeşil disk termistör (NTC) koruması ve kare döküm stand-by trafosu konumlandırılmıştır.

• Ana Filtre ve Regülasyon Katı: Sağ-orta bölmede dikey yerleşimli, şebeke gerilimini doğrultup kararlı hale getiren yüksek kapasiteli ve geniş gövdeli gri-siyah renkli ana filtre kondansatörü yer alır. Kartın üst-orta alanına dikey olarak paralel yerleştirilmiş 2 adet kalın gri alüminyum soğutucu blok (heatsink) mevcuttur. Bu termal bloklara vidalanmış durumda yüksek voltaj anahtarlaması yürüten orijinal Power MOSFET'ler ve regülatör entegreleri yer almaktadır.

• Transformatör ve Çıkış Arayüzü (SECONDARY): Üst sol köşede siyah çerçeveli ve sarı izole zırhlı büyük dikey inverter/güç transformatörü (T6502), sağ alt köşede ise ikincil çıkış trafosu yer alır. Kartın sol kenarında invertör hatlarını besleyen CNB6402 beyaz soketi, sağ üst köşesinde ise ana karta kararlı regüle voltajlarını aktaran CNB6401 soket arayüzü mevcuttur. Kart üzerinde SECONDARY, >PF LP< ve PCB üretim kodu olarak 1-885-885-11 (1-733-302-11) beyaz baskıları net bir şekilde basılmıştır.
