Sony KDL-42EX410 Besleme Kartı APS-308(CH) 1-884-864-11 Orijinal TV Power Supply

Sony Bravia KDL-42EX410 başta olmak üzere aynı güç mimarisini ve şaseyi paylaşan Sony EX serisi 42 inç LED televizyon modelleriyle %100 fabrikasyon uyumlu, orijinal Sony üretimi APS-308 (CH) parça numaralı (PCB No: 1-884-864-11 / APS-307) televizyon güç besleme (Power Supply / PSU) kartıdır. Üstün Japon mühendisliği standartlarında üretilmiş, yüksek akım korumalı, kararlı gerilim süzme yeteneğine ve dâhili inverter/sürücü besleme çıkışlarına sahip orijinal yedek parçadır.

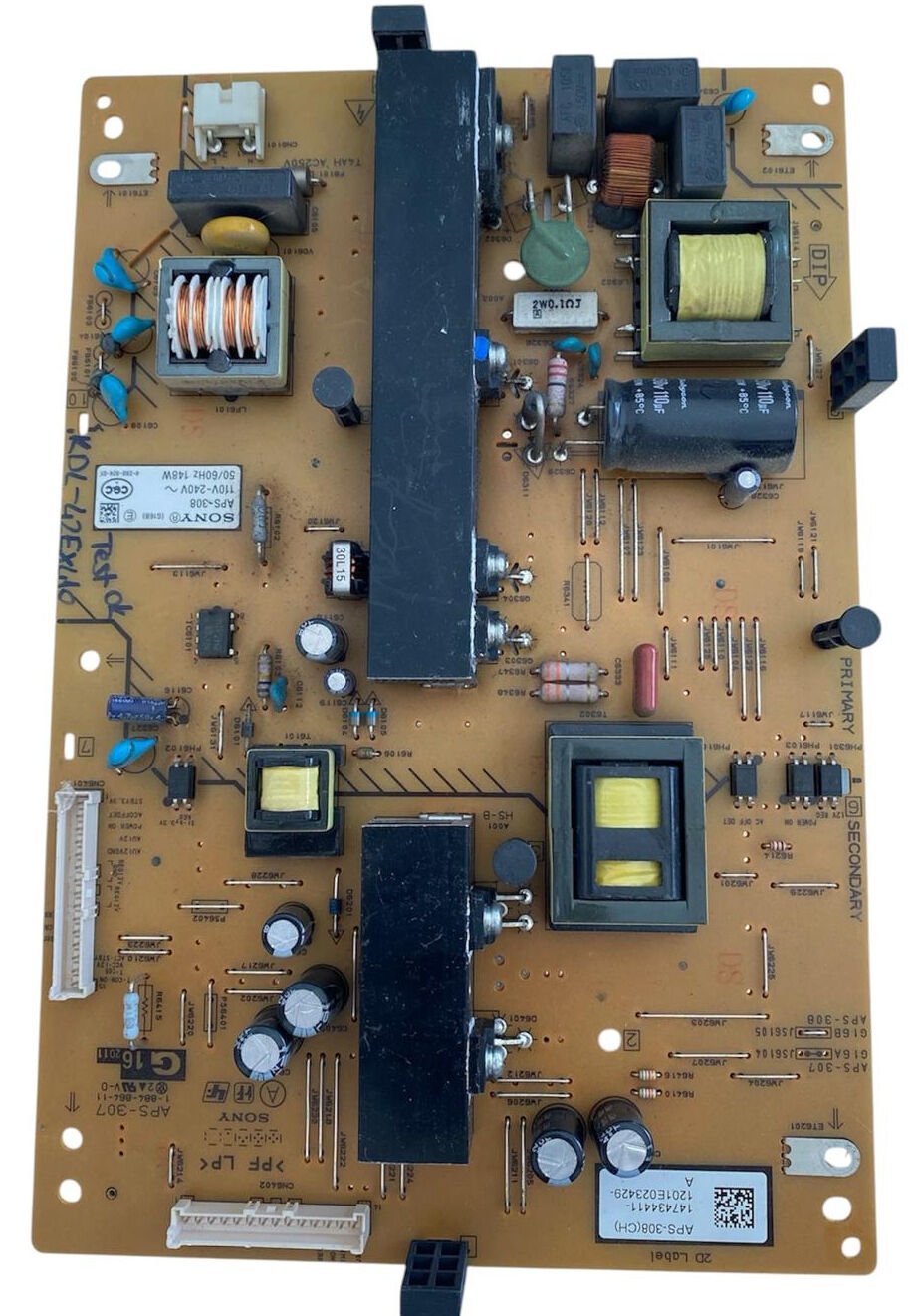

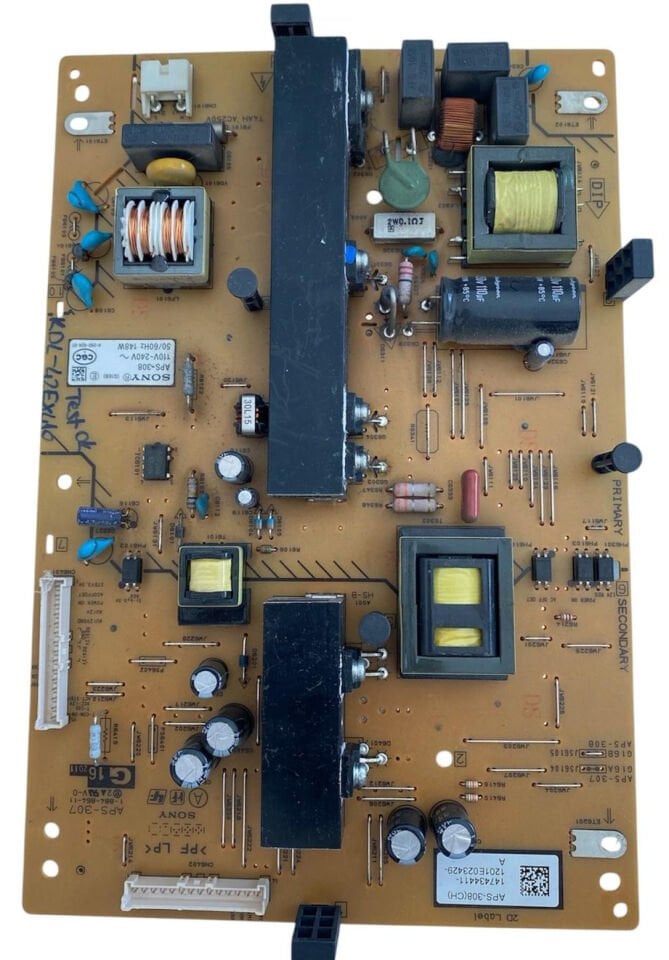

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve EMI Filtre Katı (PRIMARY): Sağ üst alanda AC 220V şebeke elektrik giriş soketi (ET6101), akım ve gerilim koruma sigortaları, parazit süzücü çift sargılı EMI bobini, mavi güvenlik kondansatörleri ve büyük kare süzücü kutu kondansatör yer alır. Altında ise yüksek gerilim doğrultma görevini üstlenen büyük silindirik mat siyah ana filtre kondansatörü (450V 110µF) dikey konumlandırılmıştır.

• Güç Dönüşüm Katı (Trafolar): Kartın orta ve alt sağ düzleminde, primer (HOT) ve sekonder (COLD) katları birbirinden izole eden, sarı yalıtım bandına sahip iki adet yüksek verimli switching güç trafosu yer alır.

• Soğutma Bloğu ve Regülasyon Katı: Kartın merkezinde dikey olarak uzanan ve alt bölümde yatay yerleşen 2 adet büyük, siyah anodize edilmiş özel tasarım alüminyum soğutucu blok (Heatsink) bulunur. Bu bloklar, yüksek güç altında çalışan MOSFET anahtarlama elemanlarının ve doğrultucu schottky diyotlarının kararlı ısıda kalmasını sağlar.

• Voltaj Çıkış Grubu (SECONDARY): Sol alt tarafta anakarta ana sistem voltajlarını (Standby, 12V, 24V) taşıyan CN6402 çıkış soketi, sol üst köşede ise yardımcı voltajları ve arka aydınlatma kontrol sinyallerini dağıtan soket yapıları yer almaktadır.
