Sony KDL-42EX410 LED Driver Kartı – 6917L-0061D 3PHGC20008A-R Orijinal Çıkma Sürücü

Sony Bravia KDL-42EX410 model 42 inç ($106\text{ Ekran}$) LED televizyonların panel arka aydınlatmasını kontrol eden, orijinal şasede LG üretimi olarak yer alan 3PHGC20008A-R parça numaralı (LG P/N: 6917L-0061D) orijinal çıkma televizyon LED Driver (Sürücü / İnverter) kartıdır. Ana güç beslemesinden gelen akımı panel içi LED barların voltaj/amper dengesine göre kusursuz biçimde regüle eden, çift katmanlı endüstriyel kırmızı PCB yapısına sahip, yüksek frekans kararlılığı sunan orijinal bir sürücü modüldür.

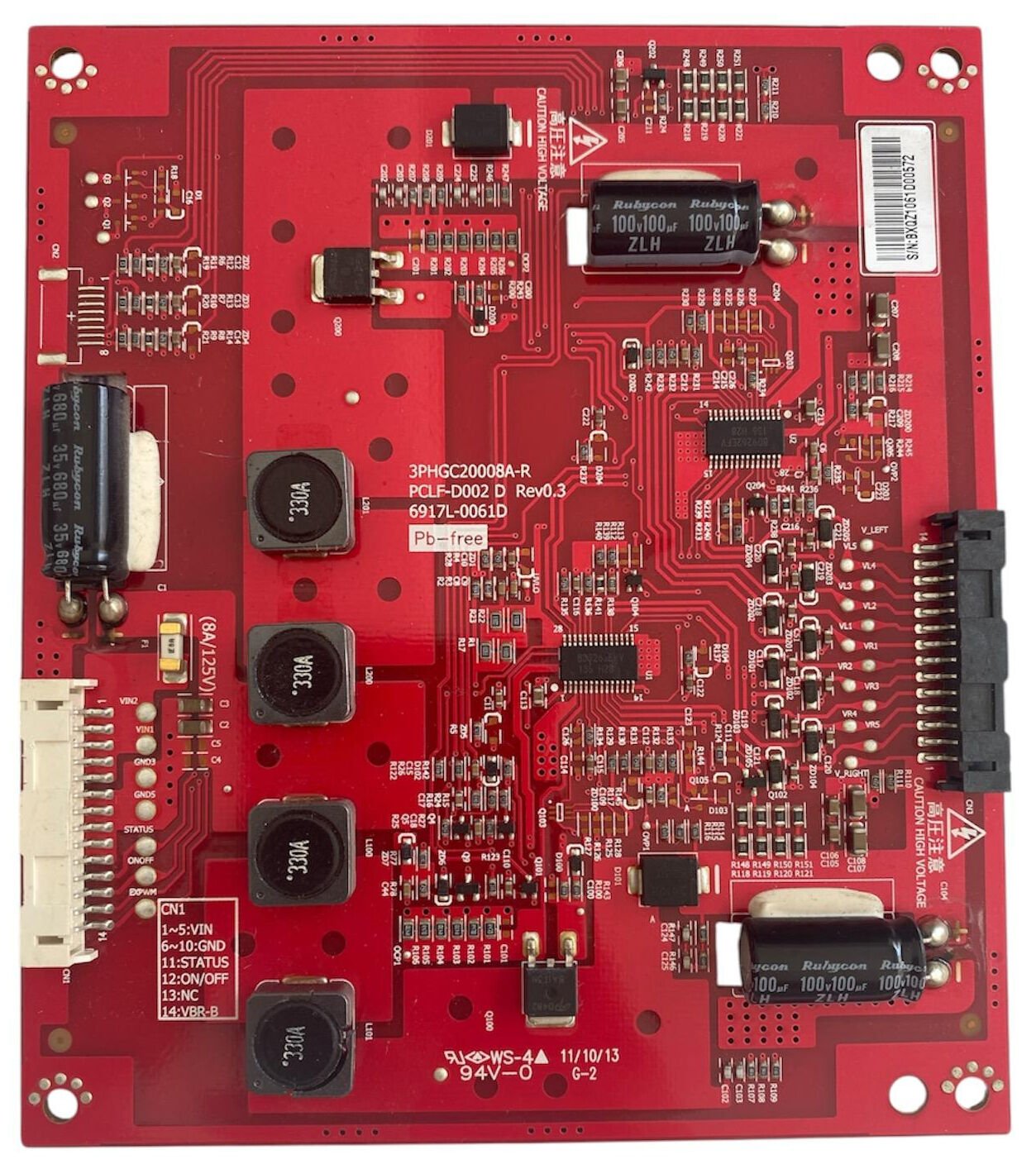

Kartın teknik komponent mimarisi incelendiğinde; sol başta besleme katından tetikleyici ve besleme voltajlarını alan 14 pinli CN1 konnektör yuvası ve koruyucu F1 (8A/125V) cam sigortası konumlandırılmıştır. Voltaj dalgalanmalarını sıfıra indirmek için dikey ve yatay yerleştirilmiş, yüksek ısıl dayanımlı orijinal Rubycon ZLH serisi ($100\mu\text{F } 100\text{V}$) elektrolitik filtre kondansatör grupları kullanılmıştır. Kart merkezinin solunda sıralanan dikey 4 adet büyük "330A" güç bobini (L100, L101, L200, L201) osilasyon ve akım basamaklamasını yönetirken, sağ kenarda panel içi LED barlara yüksek voltaj sağlayan geniş CN3 çıkış soketi yer alır. Çıkış konnektörünün hemen üzerinde "CAUTION HIGH VOLTAGE" (Yüksek Voltaj) uyarı logoları basılıdır. Kartın alt ortasında kurşunsuz üretim kriterini simgeleyen "Pb-free" amblemi ve endüstriyel RU WS-4 94V-0 kodu net olarak okunmaktadır.
