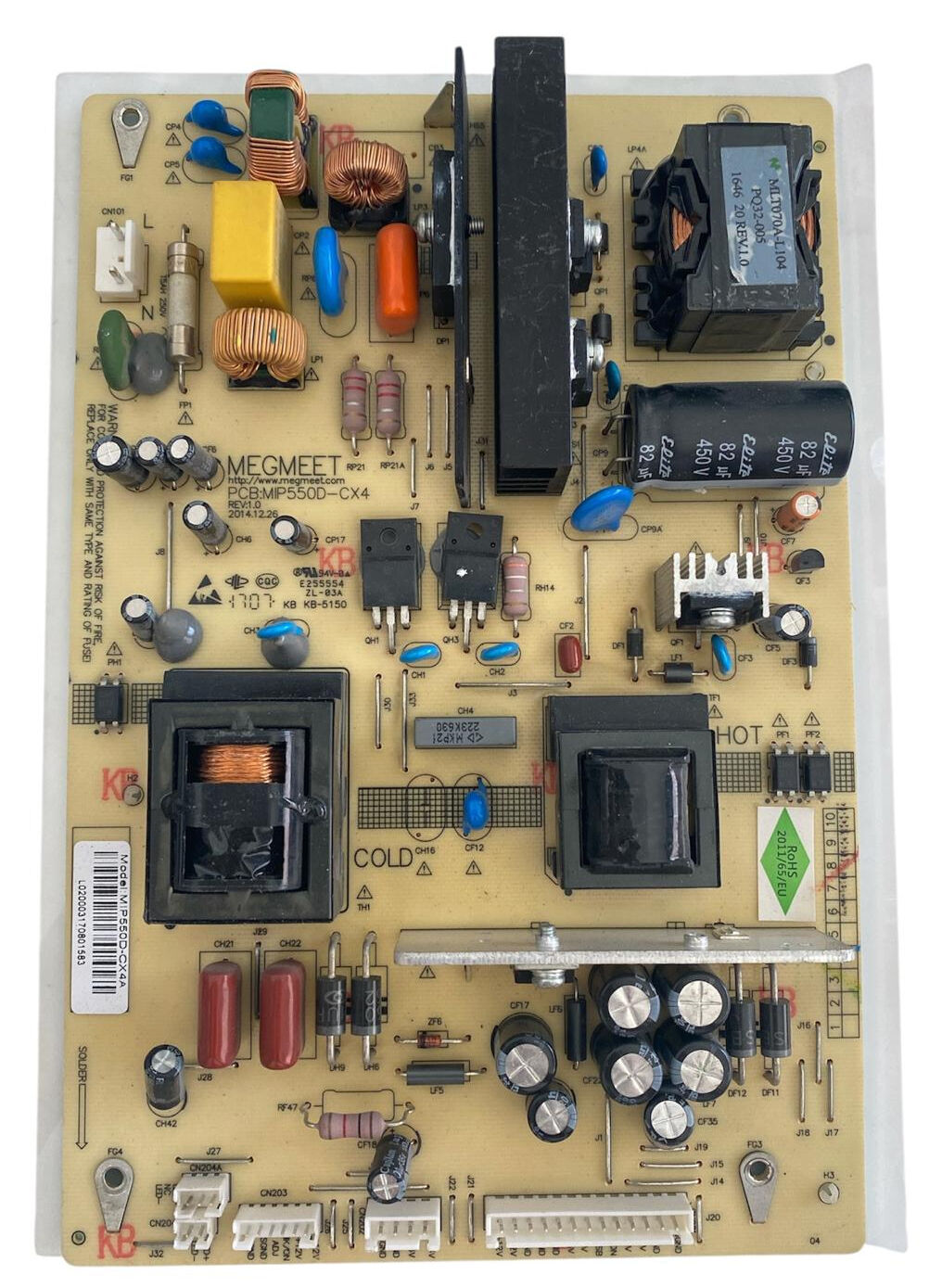

Sunny 55'' Besleme Kartı MIP550D-CX4 MIP550D-CX4A Orijinal Power Supply

Sunny (Atmaca Elektronik) ve Vestel üretimi diğer büyük ekran 55" LED televizyon modelleriyle (Örn: Sunny SN055LDJRXCV6488H-Y vb.) %100 uyumlu orijinal MIP550D-CX4 (Model No: MIP550D-CX4A) şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda tüm sekonder güç regülasyon çıkışları, ana kartı tetikleyen stand-by voltaj hatları ve arka aydınlatmayı besleyen dâhili voltaj hatları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol şeridindeki PCB katmanında MEGMEET PCB:MIP550D-CX4, sol alt barkodunda ise Model:MIP550D-CX4A tescilleri net bir şekilde yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Doğrultucu Katı (HOT Bölgesi): Sol üst köşede beyaz renkli dikey 2 pinli AC 220V şebeke giriş soketi, hemen yanında T5AH 250V koruma sigortası, sarı renkli büyük kutu kondansatör ve şebeke parazitlerini engellemek amacıyla konumlandırılmış bakır sargılı EMI şebeke filtresi bobinleri yer alır. Doğrultulan şebeke akımı, sağ orta şeritte yatay yerleşimli Elite 82uF 450V değerinde 1 adet kalın siyah renkli ana filtre kondansatörü üzerinden süzülerek sisteme aktarılır.

• Isı Yönetimi ve Regülasyon: Kartın tam ortasında dikey olarak uzanan 1 adet kalın siyah alüminyum soğutucu blok yüksek akım altında çalışan anahtarlama MOSFET ve diyot bileşenlerinin ısısını sönümler. Sağ üst köşede ise üzerinde MLT070A-L104 yazılı mavi yalıtım etiketli dikey bir trafo bloğu ve kartın orta katmanında kare yapıda büyük güç regülasyon trafoları konumlandırılmıştır.

• Sekonder Çıkış ve Filtreleme Katı (COLD Bölgesi): Kartın alt-sağ kısmında, çıkış voltajını temizlemek amacıyla yerleştirilmiş dikey montajlı elektrolitik filtre kondansatör grupları yer alır. En alt şeritte ana karta ve yan bileşenlere pürüzsüz voltaj taşıyan geniş yatay pin konnektör yuvaları (CN203, CN204A, J20 vb.) sıralanarak sistem tamamlanmıştır.
