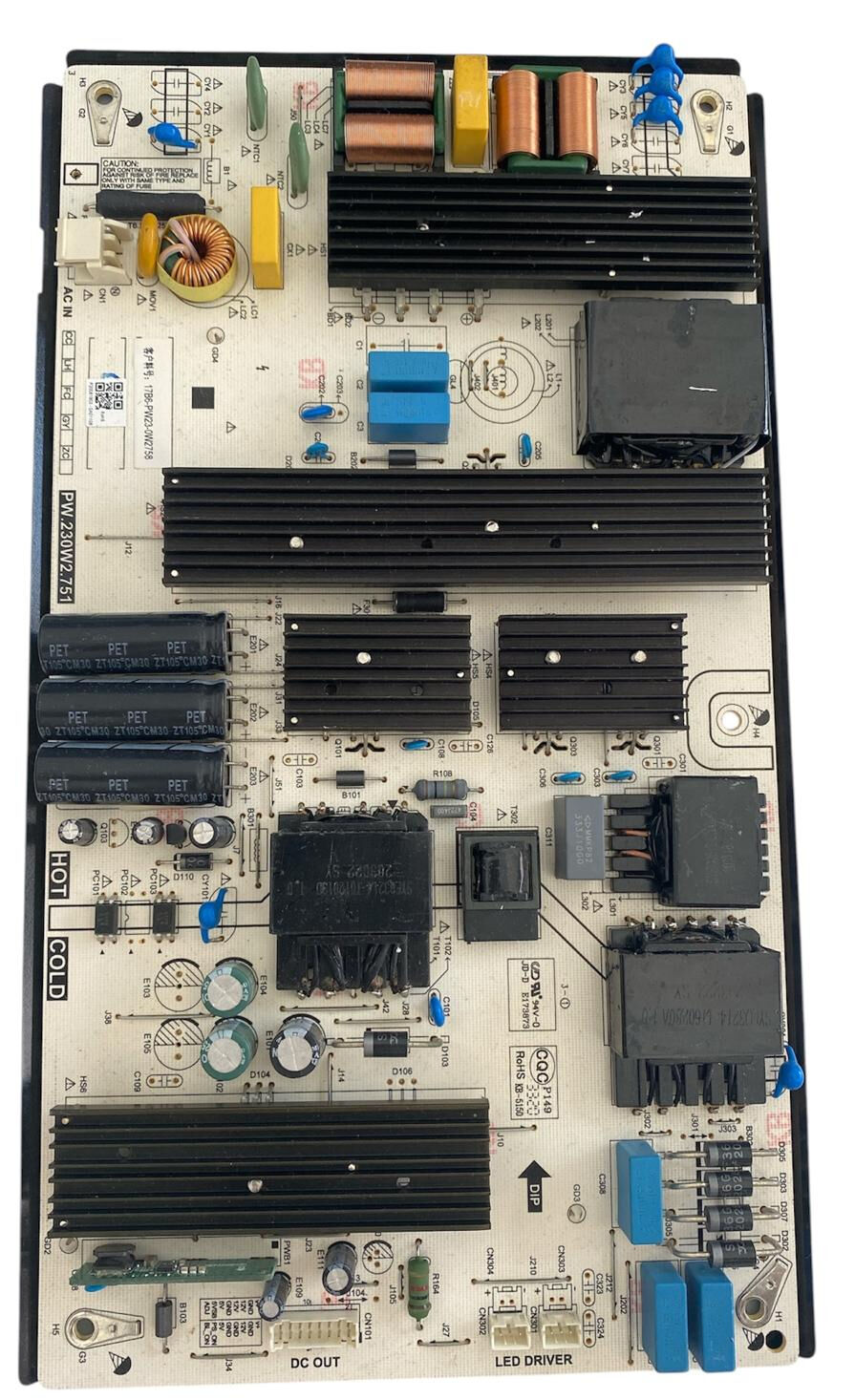

Sunny 65'' Besleme Kartı PW.230W2.751 Orijinal Axen TV Power Board

Sunny ve Axen marka 65 inç (65") dev ekran LED televizyon serileriyle (Örn: Sunny SN65LEDA51 vb.) %100 uyumlu, yüksek performans ve akım kararlılığı sunan orijinal PW.230W2.751 şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana kartı besleyen tüm dâhili regülasyon hatları, stand-by uyandırma voltajları ve yüksek akım gerektiren panel içi arka aydınlatma LED sürücü çıkışları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol şeridindeki PCB yüzeyinde PW.230W2.751 kodu açıkça tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve HOT Katı: Üst kısımda AC şebeke koruma elemanları, sigorta, sargılı EMI şebeke bobinleri ve sarı renkli emniyet kondansatörleri yer alır. Doğrultulan şebeke akımı, kartın sol-orta şeridinde yatay olarak üst üste sıralanmış 3 adet kalın silindirik siyah renkli yüksek voltaj ana filtre kondansatörü grubu üzerinden pürüzsüz hale getirilir.

• Gelişmiş Isı Yönetimi ve Trafolar: Kart üzerinde yüksek yük altında çalışan MOSFET, diyot ve köprü doğrultucuları maksimum serinlikte tutmak amacıyla yerleştirilmiş 4 adet kalın siyah alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Sistemin ana voltaj dönüşümünü ve regülasyon döngüsünü merkezdeki büyük kare trafolar ile sağ tarafta dikey yerleşimli yardımcı trafolar üstlenmektedir.

• Sekonder Çıkış ve Sürücü Katı (COLD Bölgesi): Kartın en alt şeridinde ana karta temiz voltaj taşıyan dikey iğneli DC OUT konnektör yuvası ve hemen sağında panel içi LED barlara kararlı akım gönderen beyaz renkli LED DRIVER çıkış soketleri sıralanmıştır. Mavi kutu kondansatörler çıkış katındaki filtrelemeyi destekler.
