Sunny Axen 12AT073 V1.1 Besleme Kartı SN049DLD12AT050 AY156D-4SF67 Power Board

Sunny, Axen, Woon, Elton gibi Atmaca Elektronik üretimi olan ve özellikle 49 inç ile 50 inç LED televizyon modellerinde sıklıkla karşımıza çıkan orijinal 12AT073 V1.1 (Fabrika kodu: AY156D-4SF67) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda tüm çıkış voltaj hatları (12V, 18V, 24V), stand-by devre kararlılığı ve akım taşıma kapasiteleri yük altında test cihazlarıyla titizlikle kontrol edilerek onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 12AT073 V1.1 ve AY156D-4SF67 fabrikasyon şase kodlamaları yer almaktadır.

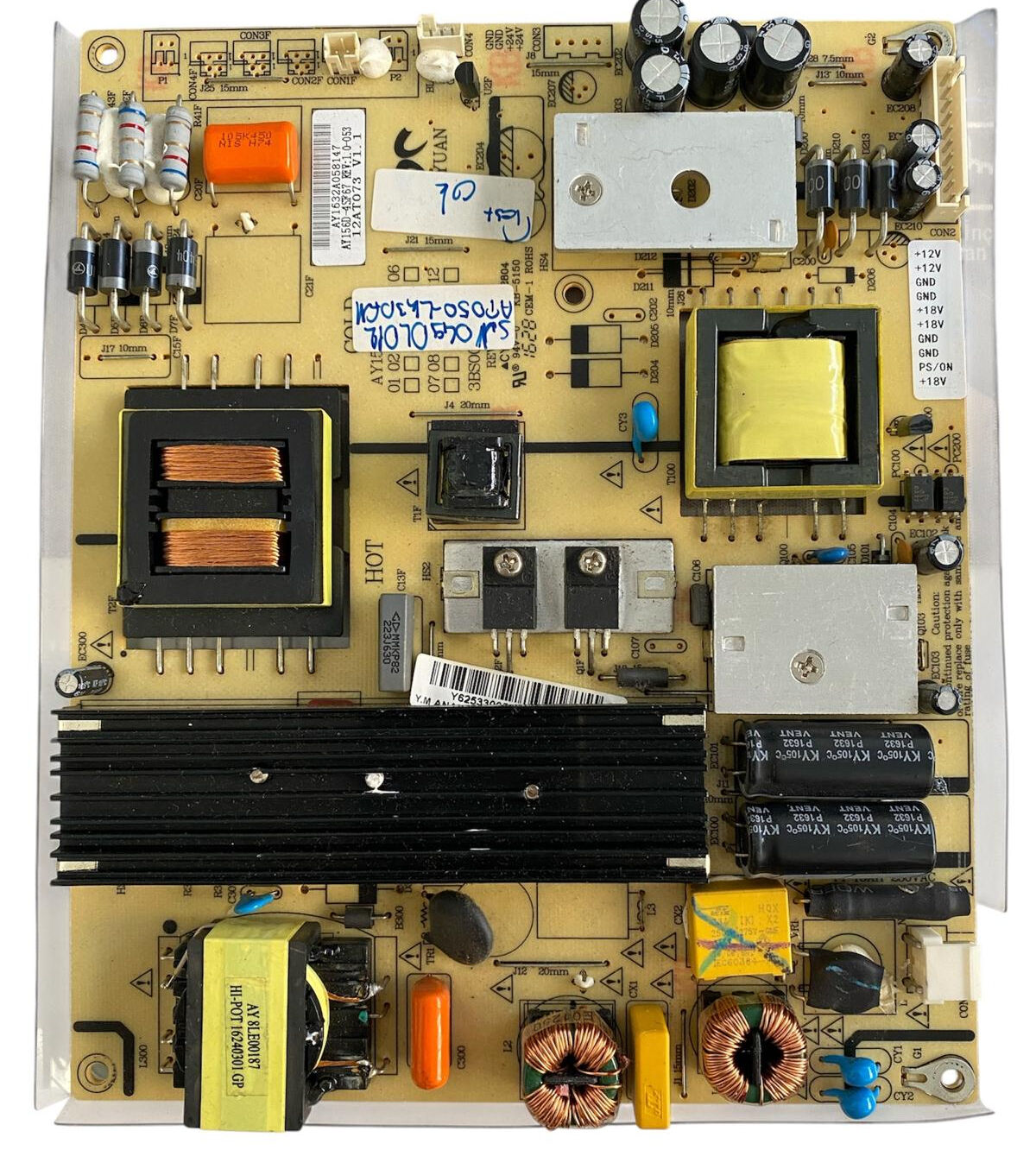

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşedeki AC şebeke giriş katından giren akım; cam sigorta, koruma varistörü, çift sargılı EMI filtre bobinleri ve kutupsuz MKP filtre kondansatörleri ile süzülür. Köprü diyot doğrultucu katının doğrulttuğu yüksek gerilim, kartın alt-orta kısmındaki kalın ve geniş dikey kanallı siyah renkli uzun alüminyum soğutucu blok altında yer alan anahtarlama elemanları (MOSFET) vasıtasıyla kontrol edilir. Doğrultulan gerilim sağ-orta tarafta yer alan 2 adet yatay yüksek ısıya dayanıklı 105°C siyah renkli filtre kondansatörü ile pürüzsüz hale getirilir.

• SMPS ve Yardımcı Voltaj Yönetimi: Kartın sol alt tarafında yer alan sarı kapaklı AY 8LE00187 kodlu standby trafosu ve sağ üst gruptaki sarı sargılı ana SMPS trafosu, sistemin çalışması ve ana kart ile arka aydınlatmanın (backlight) beslenmesi için gereken tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Kartın sağ üst ve sağ alt taraflarında bulunan metal soğutuculu şotki doğrultucu diyotlar ve filtre kondansatörleri, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Üst kısımdaki CON3 konnektöründen +24V çıkışı sağlanırken, sağ taraftaki dikey CON2 soketi üzerinden ana karta kararlı +12V, +18V ve PS/ON kontrol sinyalleri dağıtılır.
