Sunny / Axen / Woon 32'' HD LED TV Ana Kart (Main Board) - SUNNY 12AT022 HASANKEYF V:0.5 (Y625330047A94098271) Orijinal

Sunny / Atmaca Elektronik bünyesinde üretilen Sunny, Axen, Woon, Hi-Level ve TTech markalarının 32 inç HD Ready LED televizyon serileri için üretilmiş orijinal Sunny Electronics üretimi ana kart (main board / motherboard).

Televizyonun açılışta Sunny/Axen logosunda takılı kalması (bootloop), bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın tetiklememesi veya hiç açılmaması, SPI Flash (Winbond 25Q64) yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

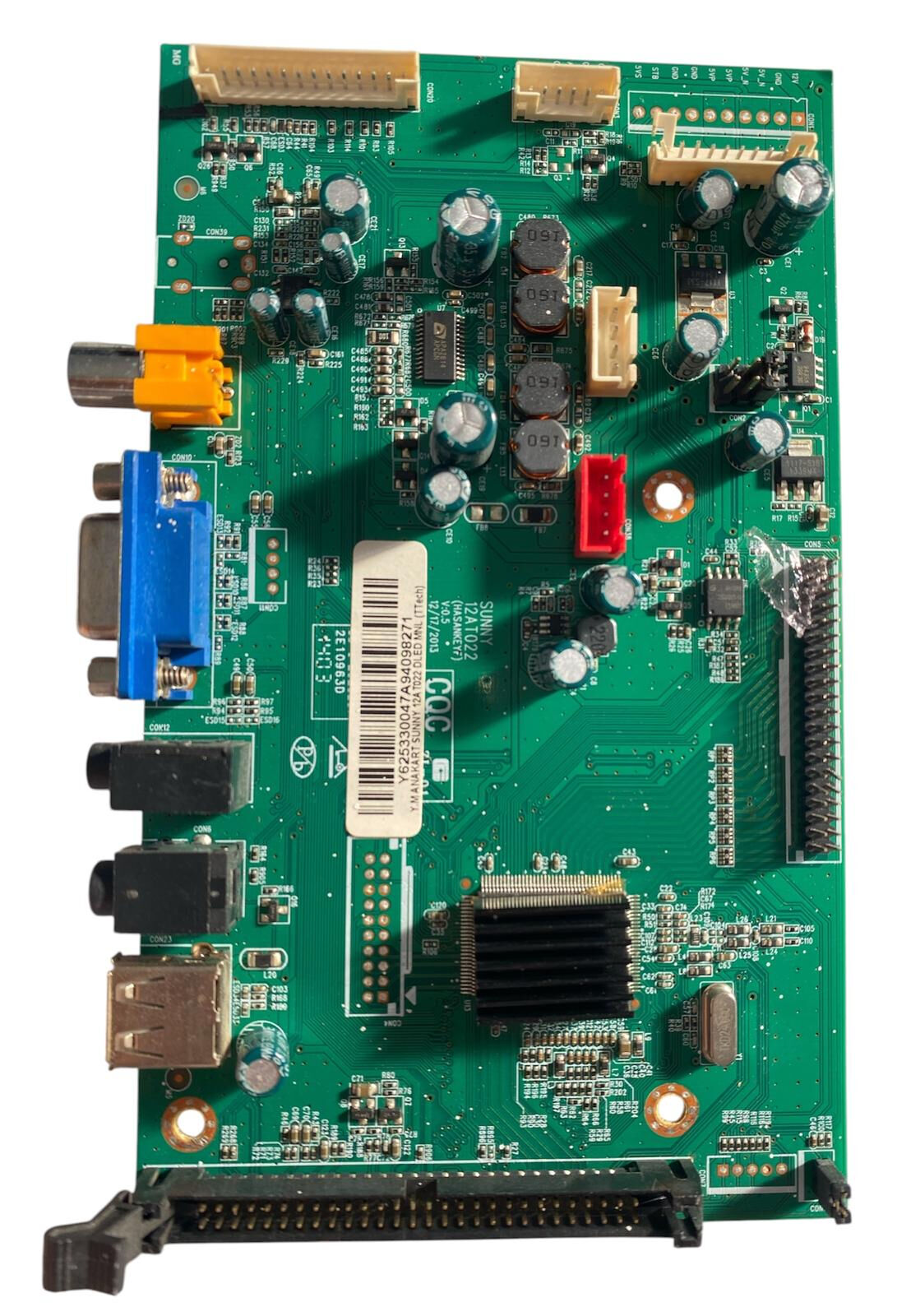

27649640-cffd-4255-8af3-1f41899b6c57.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; görüntü işlemcisi performansı, SPI Flash depolama entegresi, HDMI / USB / VGA port kararlılığı, DC-DC voltaj regülatörleri ve LVDS ekran çıkış katları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki 12AT022 (HASANKEYF) V:0.5 PCB şase versiyonunu ve etiket üzerindeki Y625330047A94098271 (Y M ANAKART SUNNY 12AT022 DLED MNL TTech) parça kodlarını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: HD Ready LED Televizyon Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Atmaca Elektronik (Sunny / Axen / Woon / TTech)

• Uyumlu TV Modelleri: Sunny, Axen, Woon, Hi-Level, TTech 32" HD Ready LED TV Serisi

• PCB Şase Kodu: SUNNY 12AT022 (HASANKEYF) V:0.5 (Tarih: 12/17/2013)

• Sunny Parça Kodu (P/N): Y625330047A94098271 (Etiket Kodu: Y.M ANAKART SUNNY 12AT022 DLED MNL (TTech))

• Ana İşlemci: Siyah Alüminyum Soğutucu Blok Altında Yüksek Performanslı TV SoC

• SPI Flash Entegresi: Winbond 25Q64FVSIG

• Bağlantı Portları:

  • 1 Adet HDMI Girişi

  • 1 Adet USB Girişi (Medya Oynatıcı)

  • VGA (PC D-Sub) Girişi

  • Coaxial Dijital Ses Çıkışı & PC/AV Ses Girişi

  • 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, CQC, 94V-0 (2E10963D)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Sunny 12AT022 HASANKEYF V:0.5 serisi anakart değişimlerinde, farklı ekran paneline sahip cihazlarda montaj sonrası ekranda ters görüntü veya renk bozulması (LVDS mapping farkı) oluşabilir. Bu durum bir arıza olmayıp, kullanılan panel yazılımı profilinden kaynaklanır. Gerekli durumlarda USB bellek üzerinden televizyon modeline uygun SPI Flash yazılımı yüklenmeli veya servis menüsü (Input + 2580 veya Menu + 1147) üzerinden panel parametreleri doğrulanmalıdır.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve LVDS flex kablosunu tırnaklara tam oturacak şekilde takmaya özen gösteriniz.
