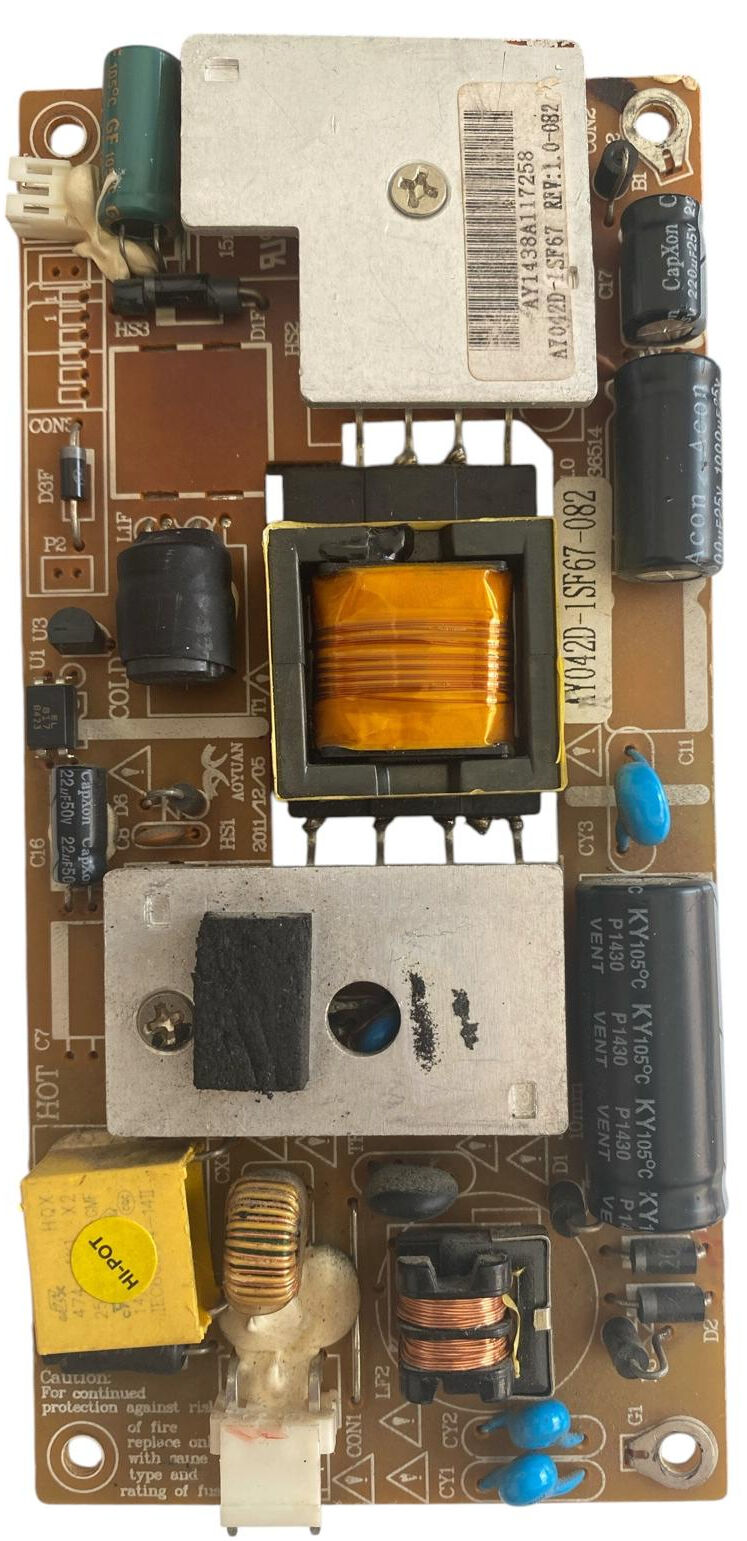

Sunny AY042D-1SF67 Besleme Kartı Orijinal Axen C-082 AY1438A117258 REV 1.0 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Sunny, Axen, Yumatu ve Proscan markalarının 21.5 inç ve 24 inç LED TV ile kombi monitör modellerinde (başta Sunny SN0215LEDCV59L-UFM, Axen AX215LEDCV59L-UFM ve CX215LEDM / LC215EUE-TEA1 panelli cihazlar olmak üzere) kullanılan orijinal AOYUAN üretimi AY042D-1SF67 (Etiket Kodu: AY1438A117258 / PCB Kodu: AY042D-1SF67 REV:1.0 / Şase Kodu: C-082) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda Stand-by gerilimleri, ana kart besleme gerilimleri (12V) ve LED arka aydınlatma çıkış katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki soğutucu etiketinde AY1438A117258 ve PCB yüzeyinde AY042D-1SF67 REV:1.0 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): Şebeke AC 100V-240V giriş katından giren akım; emniyet sigortası, varistör, X2 filtre kondansatörü ve EMI süzgeç bobin yapısından geçirilerek süzülür. Active PFC/Primer katı, 450V yüksek voltaj filtre kondansatörü ve alüminyum soğutuculu ana trafo bloğu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Alüminyum soğutucu panellere bağlı doğrultucu diyotlar, regülatörler, CapXon ve Acon filtre kondansatör grupları ile anakart ve ses katı için gerekli olan 12V çalışma hatlarını tamamen stabil bir şekilde üretir. Kart üzerinde dâhili LED sürücü çıkış soketleri hazır montajlıdır.
