Sunny AY130P-4HF12 Besleme Kartı AY160P-4HF10 Axen Woon SN032LI181-T1 Orijinal Temiz TV Power Board

Sunny grup (Sunny, Axen, Woon, Elton) 32 inç (82 Ekran) LED televizyon serileriyle tam uyumlu, orijinal AOYUAN üretimi AY130P-4HF12 (Ortak şase kodu: AY160P-4HF10) güç besleme (Power Supply) kartıdır. SN032LI181-T1 dâhil birçok panel koduyla fabrikasyon olarak eşleşen bu kart, stabil voltaj çıkışları ve LED sürücü (Inverter) akım kararlılığı ile cihazınızın ömrünü uzatır.

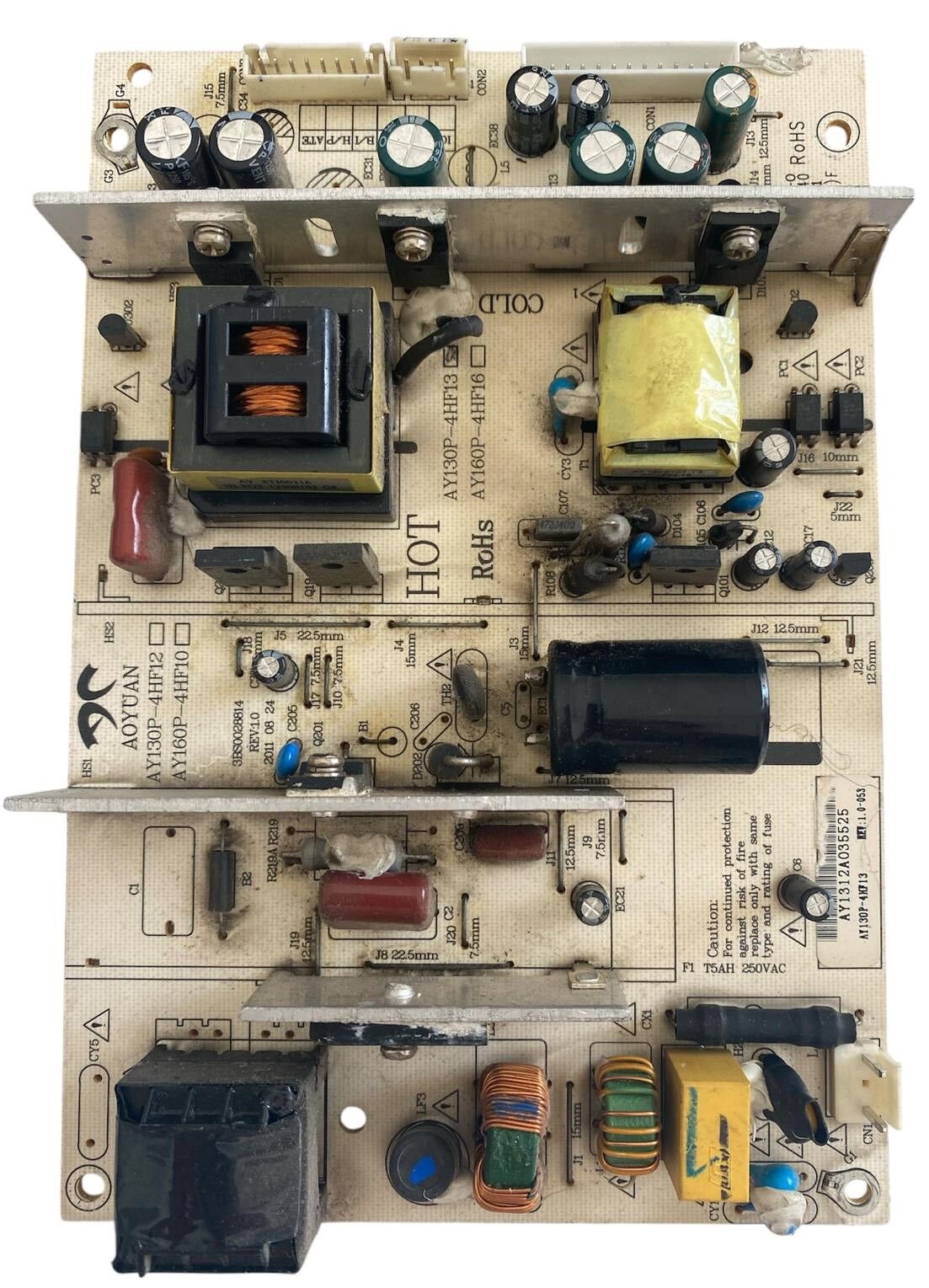

Kartın donanımsal bileşen yerleşimi ve teknik anatomisi incelendiğinde; sağ alt köşe düzleminde AC şebeke elektrik giriş soketi (CN1), hemen yanında mavi renkli emniyet disk kondansatörleri, sarı renkli parazit bastırıcı kutu kondansatör, siyah makaron kaplı dikey koruma sigortası (F1 T5AH 250VAC) ve EMI filtre bobin katı yer almaktadır. Şebeke katının hemen solunda, dikey olarak konumlandırılmış siyah muhafazalı büyük şebeke giriş trafosu mevcuttur. Kartın alt yarısını üst yarısından ayıran ve üzerinde HOT (Canlı/Tehlikeli Gerilim) ile RoHS ibareleri basılı olan sınır çizgisi boyunca, ısıyı tahliye etmekle görevli uzun yatay bir alüminyum soğutucu blok (Heatsink) konumlandırılmıştır. Bu bloğun hemen üzerinde yatay olarak yatan, yüksek voltajı süzmekle görevli 1 adet büyük silindirik siyah ana filtre kondansatörü (C5) yer alır. Kartın merkezinde sarı izolasyon bandıyla sarılmış ana switching trafosu (T1) ve sol üst çeyrekte ise siyah sargı muhafazalı bir diğer trafo bileşeni göze çarpar. Üst kısımdaki COLD (Güvenli/İzole) çıkış katında, regüle edilen voltajları anakarta taşıyan CON1 ve CON2 pin konnektör soketleri dikey sıralı olarak yer alır. Soketlerin hemen önünde ise yeşil ve siyah renkli dikey silindirik çıkış filtre kondansatör grupları (L5, EC38, J13 hatları çevresinde) kararlı akım dağıtımı sağlamaktadır. Kartın sağ kenarında dikey olarak yapıştırılmış, üzerinde "AY1312A035525 AY130P-4HF13" tescilli üretim kodunun yazılı olduğu orijinal beyaz barkod etiketi eksiksiz ve yıpranmamış şekilde durmaktadır.
