Sunny MP6570-CX200 Besleme Kartı – SN065LDUCV6488HY2H Orijinal Çıkma Power Supply
Sunny, Axen, Woon ve Elton markalarının 65 inç büyük ekran akıllı LED TV gruplarında enerji dağıtım merkezini koordine eden orijinal Megmeet MP6570-CX200 şase kodlu güç besleme (Power Supply) kartıdır. Sunny SN065LDUCV6488HY2H modeliyle birebir uyumlu olan bu kart, cihazın yüksek performanslı dahili ana kartını regüle edilmiş dijital voltaj hatlarıyla beslerken; 65" panellerin geniş yüzeyli ve yüksek akım çeken arka aydınlatma LED barlarını senkronize, kararlı ve akım korumalı bir şekilde sürmek üzere optimize edilmiştir.

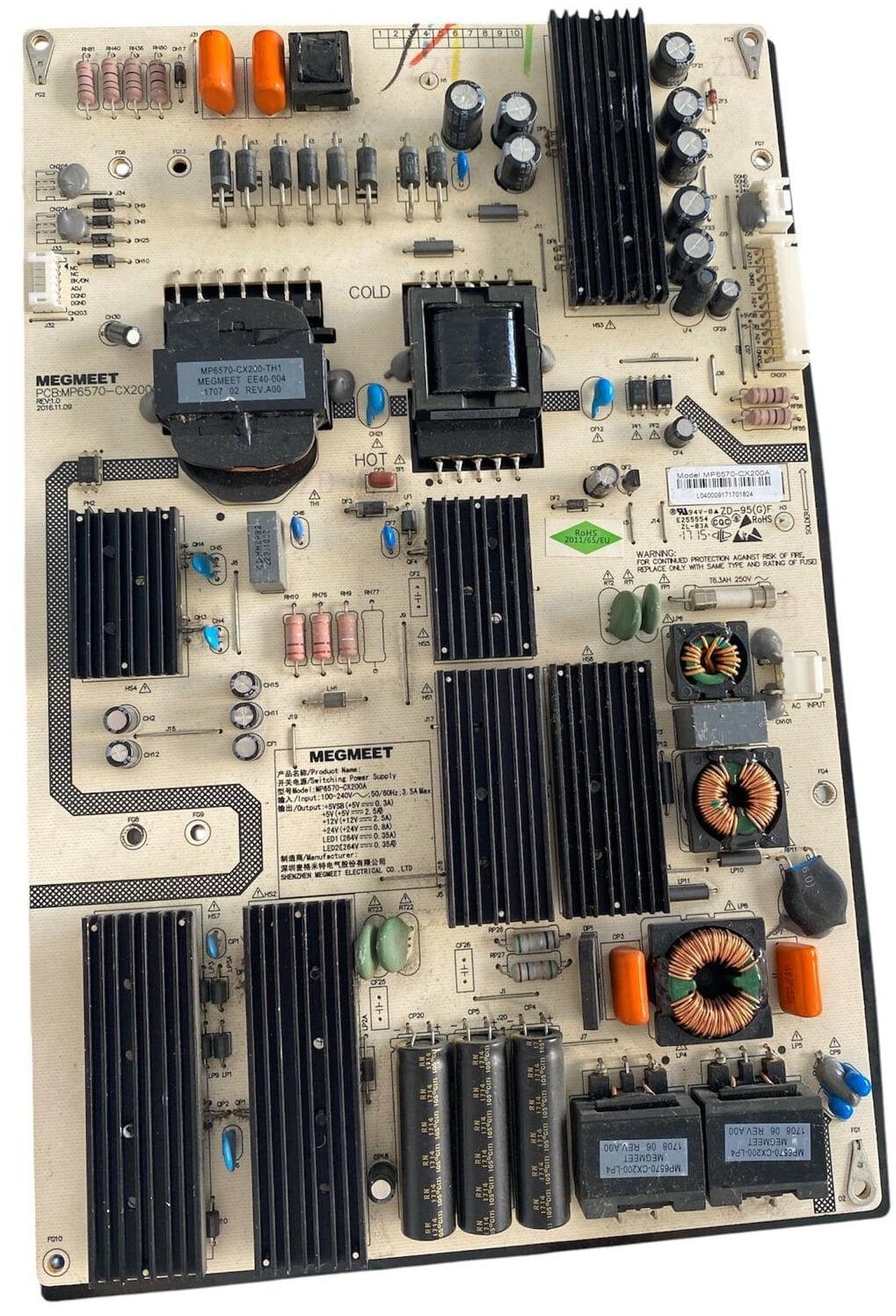

Kartın donanımsal anatomisi incelendiğinde; üst primer (HOT) yüksek gerilim giriş katında şebekeden gelen 220V alternatif akımı sönümleyen çift katmanlı EMI filtre bobinleri, parazit önleyici dikey X/Y kondansatörleri ve akım koruma elemanları yer alır. Kartın merkezinde, yüksek akım dalgalanmalarını filtreleyerek sistemi güvenceye alan iki adet yan yana konumlandırılmış büyük tüp filtre kondansatörü mevcuttur. Isı üretimini engellemek adına güç transistörleri (MOSFET) ve şotki diyot grupları, kart üzerinde geniş alan kaplayan pasif termal dağılım özellikli kalın siyah eloksallı tırnaklı alüminyum soğutucu bloklar (Heatsink) üzerine monte edilmiştir. "ISOLATED" sekonder alanda yüksek verimli voltaj dönüşümü sağlayan Megmeet serisi sarı sargılı büyük switching trafoları yer alır. Kartın alt-sağ kenarında anakart veri/güç iletişim soketi ve alt-sol köşesinde ise panel içi LED barlara yüksek voltaj çıkışı veren özel korumalı beyaz soket yapıları konumlandırılmıştır.
