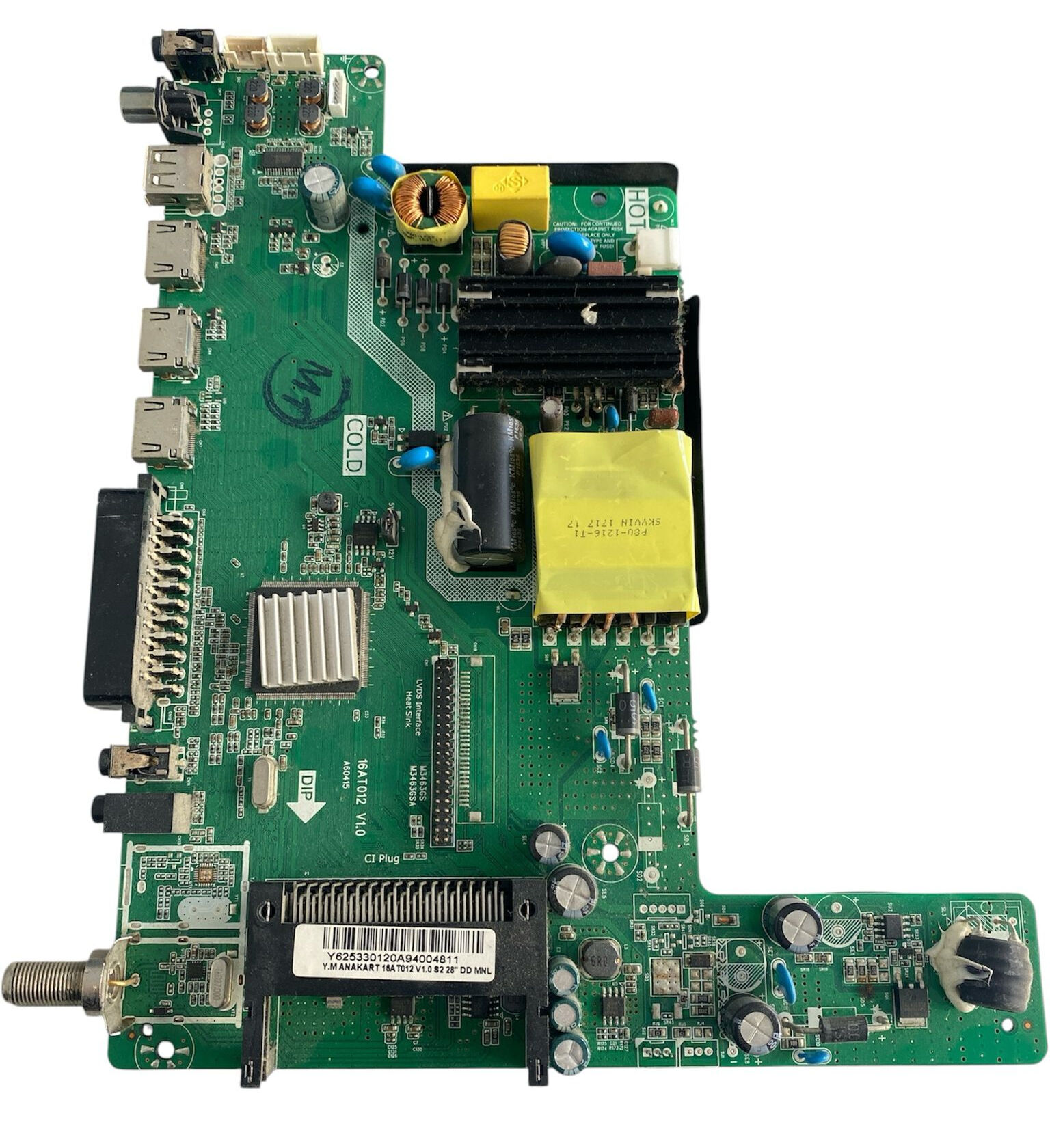

Sunny SN028LD012/S2 TV Anakart 16AT012 V1.0 Orijinal Beslemeli Main Board

Sunny SN028LD012/S2 model LED televizyonlar başta olmak üzere aynı şase mimarisini kullanan Axen ve Woon küçük ekran/monitör TV grubuyla tam uyumlu, orijinal 16AT012 V1.0 şase koduna sahip dâhili beslemeli televizyon ana kartıdır (Combo Board). Güç kaynağı (Power Supply), LED sürücü katı ve ana sinyal işlemci mekanizmasını tek bir kompakt PCB üzerinde birleştiren, teknik servisimizde tüm fonksiyon döngüleri ve voltaj testleri tamamlanmış temiz orijinal parçadır. Üzerindeki orijinal barkod etiketinde Y625330120A94004811 / Y.M.ANAKART 16AT012 V1.0 S2 28" DD MNL bilgileri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Güç Kaynağı ve Sürücü Katı (HOT / COLD): Kartın sağ üst düzleminde yüksek voltaj barındıran HOT bölgesi ve bu alanda ısıyı uzaklaştırmak için konumlandırılmış dikey kanallı siyah metal alüminyum soğutucu blok (heatsink) yer alır. Bu bölgenin hemen altında sistem voltajlarını güvenli COLD bölgesine aktaran, üzerinde PEU-1216-T1 / SKVVIN 1717 17 yazılı büyük sarı izole döküm trafo mevcuttur. L şasenin sağ uzantısında ise dâhili arka aydınlatma (LED) sürücü ve koruma devreleri konumlandırılmıştır.

• İşlemci ve Panel Veri Katı: Kartın sol-orta düzleminde, sistem yönetimini ve sinyal işlemeyi sağlayan ana kontrol işlemcisi ve üzerinde ısı dağılımı için dikey kanallı küçük gri alüminyum soğutucu blok (heatsink) yer almaktadır. Soğutucunun hemen sağında ekrana görüntü datasını aktaran dikey LVDS Interface Heat Sink konnektör yuvası ve üzerinde M143630S / M3463GSA kodları bulunmaktadır.

• Giriş-Çıkış Port Havuzu: Sol kenarda dikey yerleşimli 1 adet USB arayüzü, 3 adet HDMI girişi ve dikey siyah analog SCART soketi mevcuttur. Sol alt köşede harici F-konnektör uydu/karasal tuner girişi, üst kısımda ise analog kulaklık/ses çıkış jakları ve besleme giriş hatları konumlandırılmıştır. Kartın alt orta kısmında ise dikey geniş CI modül slot yuvası yer alır.
