Sunny SN032DLD12003 Besleme Kartı – Aoyuan AY090P-4SF01 Orijinal Çıkma Power Supply

Sunny, Axen, Elton ve Woon gibi yerli üretim LED televizyonların 32 inç ($82\text{ Ekran}$) segmentinde yaygın olarak kullanılan, endüstriyel güç devre üreticisi Aoyuan imzalı AY090P-4SF01 (PCB P/N: 3BS0023814) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen alternatif akımı filtreleyerek ana kartın ve panel içi LED barların ihtiyaç duyduğu kararlı çalışma gerilimlerine dönüştüren, krem/açık gri renkli tek katmanlı CEM-1 PCB mimarisine sahip dayanıklı bir güç modülüdür.

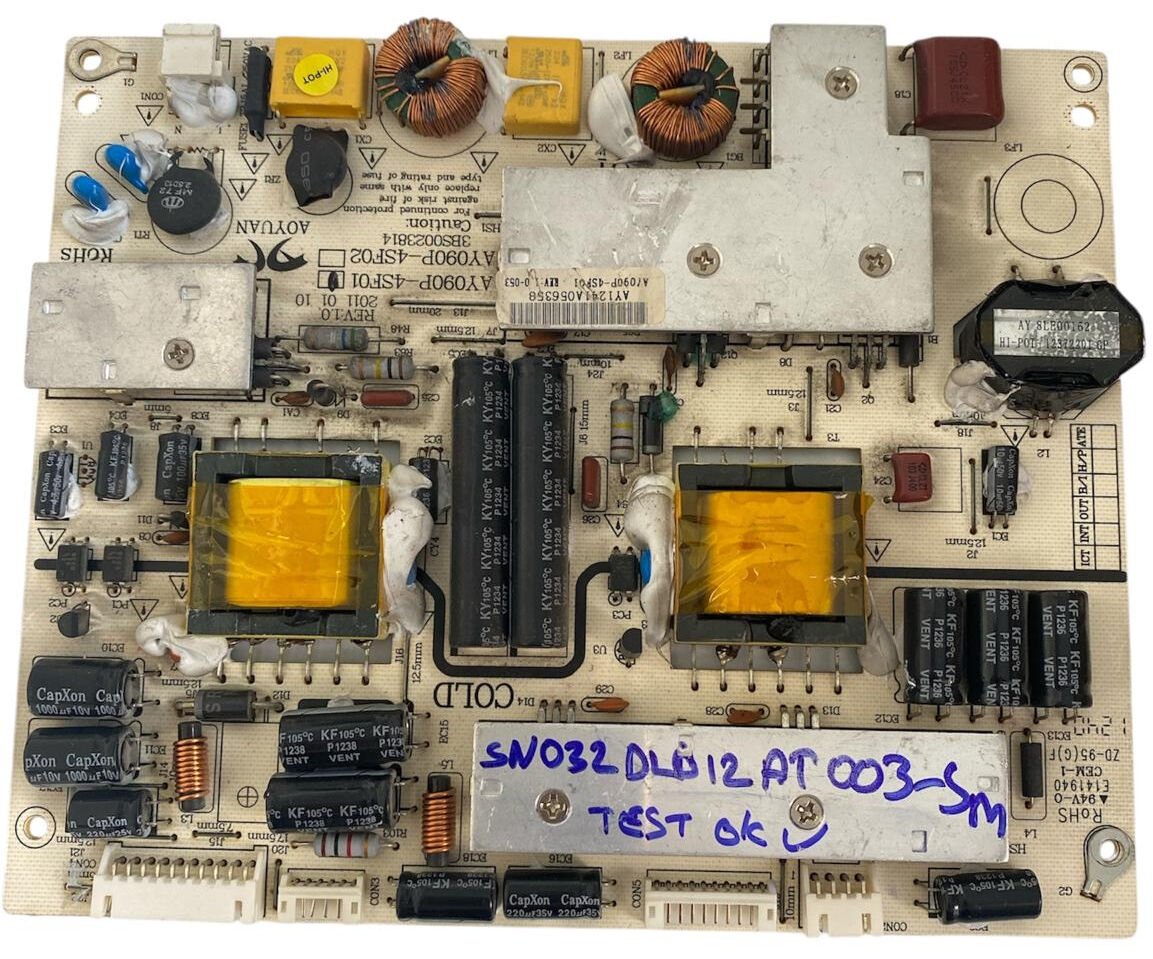

Kartın teknik komponent yerleşimi incelendiğinde; sol üst köşede standart dikey yerleşimli AC şebeke girişi (C8 soket tipi) yer alır. Giriş hattının hemen yanında yüksek gerilim parazitlerini sönümleyen iki adet dairesel EMI filtre bobini, emniyet kondansatörleri ve koruyucu sigorta katı bulunur. Giriş katının hemen altında yüksek voltajı doğrultup sisteme aktaran iki adet dikey konumlandırılmış siyah kılıflı CapXon / KY serisi ($105^{\circ}\text{C}$) yüksek voltaj filtre kondansatörü konumlandırılmıştır. Kart merkezinde "HOT" (Canlı) ve "COLD" (Yalıtılmış) şaseleri ayıran izolasyon çizgisinin üzerinde, sarı izolasyon bantlı iki adet güçlü trafo modülü (biri standby ve ana voltajlar, diğeri LED sürücü katı için) yer alır. Kartın alt kısmında ise ana karta voltaj dağıtan çıkış pin konnektörleri ile LED barlara akım sağlayan sürücü çıkış soketleri konumlandırılmıştır.
