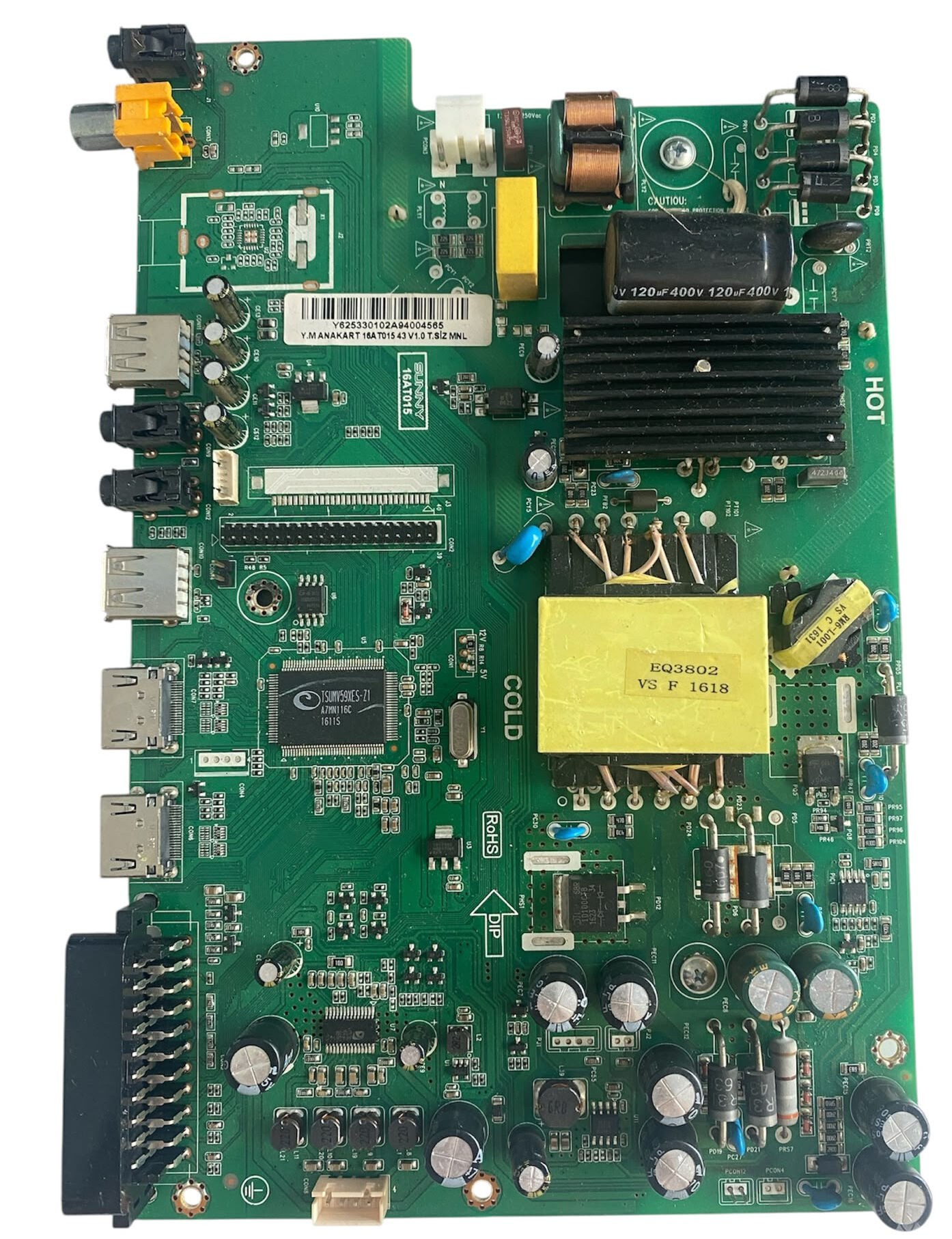

Sunny SN043DLD16AT015-LKTFM Anakart 16AT015 Entegre Combo Board

Sunny SN043DLD16AT015-LKTFM modeli 43 inç LED televizyonlar başta olmak üzere Sunny ve Axen gruplarının uyumlu serileriyle %100 uyumlu, besleme devresi (Power Supply) ile ana kartı (Main Board) tek bir PCB plakası üzerinde birleştiren orijinal 16AT015 (V1.0) şase kodlu televizyon ana kartıdır (Combo Board). Teknik servis laboratuvarımızda tüm HDMI ve USB kaynak geçiş kanalları, dâhili görüntü işlemci kararlılığı, ses çıkış regülatörleri, tuner frekans kilitlenmeleri ve panel içi LED barları süren dâhili sürücü katı suni yük altında test edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerindeki PCB serigrafi baskısında orijinal SUNNY 16AT015 kodu ve barkod etiket tescili yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Doğrultucu Katı (HOT Bölgesi): Sağ üst köşede şebeke gerilim hatlarını koruyan diyot şeridi ve hemen altında yüksek voltajı doğrultup sisteme kararlı akım sağlayan 1 adet yatay konumlandırılmış kalın siyah renkli 120µF 400V ana filtre kondansatörü yer almaktadır.

• Isı Yönetimi ve Trafo Mimarisi: Kondansatörün hemen altında, güç katında oluşan yüksek ısıyı sönümlemek amacıyla yerleştirilmiş 1 adet uzun yatay siyah renkli alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Merkezde ise sistemi besleyen EQ3802 VS F 1618 kodlu sarı yalıtımlı kare ana güç trafosu konumlandırılmıştır.

• Görüntü İşlemci ve Arayüz Havuzu (COLD Bölgesi): Sol-orta kısımda görüntü işleme süreçlerini yöneten TSUMV59XES-Z1 entegresi yer alır. Sol kenarda sıralanmış 2 adet USB portu, 2 adet HDMI girişi, scart yuvası, koaksiyel dijital ses çıkışı ve komponent girişleri zengin bir bağlantı yapısı sunar.
