Sunny SN055LD2100E Besleme Kartı – Megmeet MP145D-1MF22 Orijinal Çıkma Power Supply

Sunny, Axen ve Woon markalarının 55 inç ($140\text{ Ekran}$) başta olmak üzere büyük ekran LED televizyon serilerinde kullanılan ve Megmeet firması tarafından üretilen MP145D-1MF22 şase numaralı (Barkod Seri No: L010016150500582) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebeke akımını televizyonun ana kartı ve LED aydınlatma barları için ideal çalışma voltajlarına ($12\text{V}$, $5\text{V}$, $24\text{V}$) dönüştüren, endüstriyel standartlarda tasarlanmış, sarı renkli tek katmanlı PCB mimarisine sahip oldukça kararlı bir güç modülüdür.

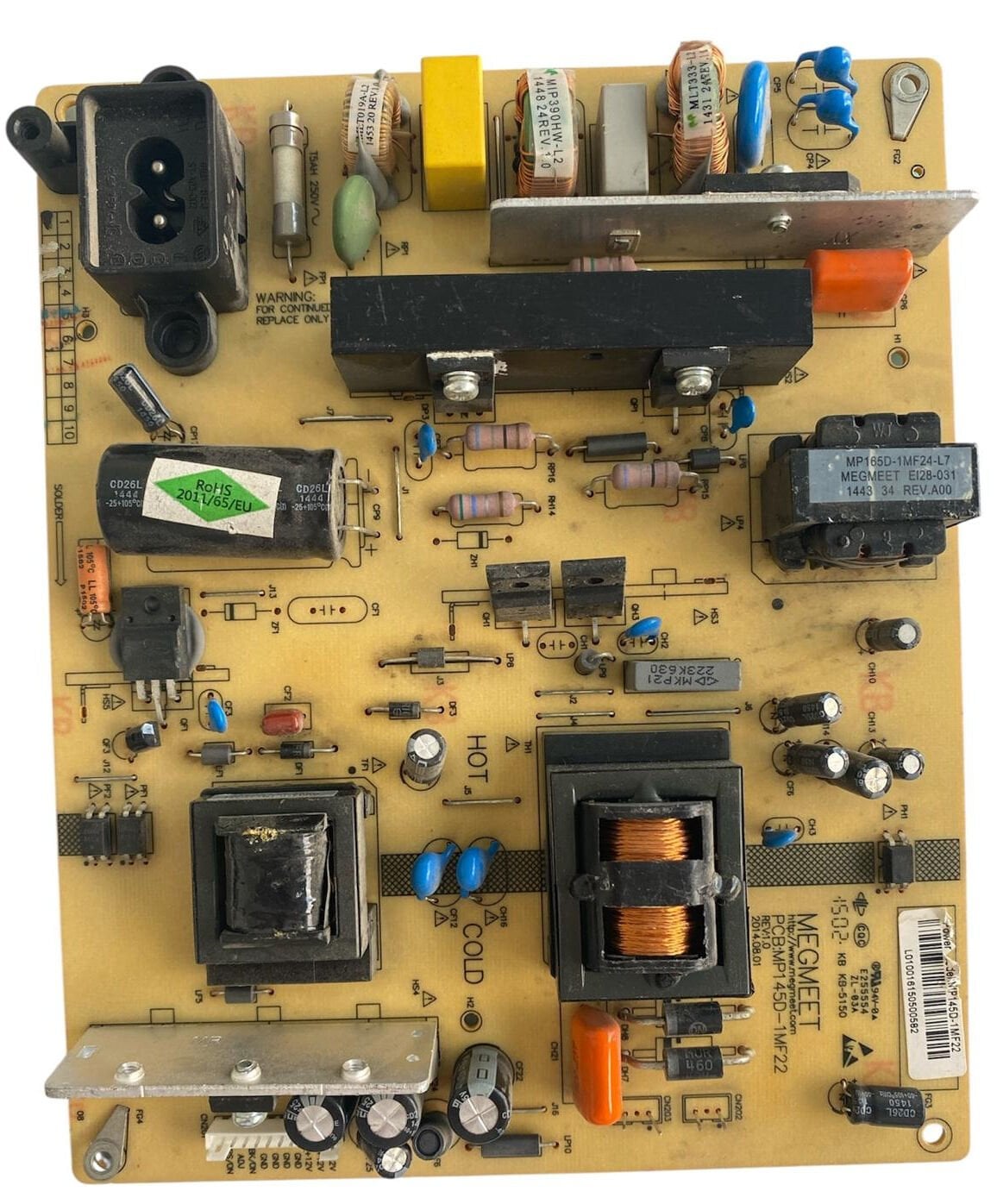

Kartın teknik komponent yapısı incelendiğinde; sol üst kısımda kalın tip AC şebeke giriş soketi yer alır. Giriş hattının hemen önünde yüksek gerilim parazitlerini ve dalgalanmalarını sönümleyen cam sigorta, çift EMI filtre bobini ve emniyet kondansatörlerinden oluşan koruma katmanı bulunur. Giriş katının hemen altında siyah yalıtım kılıfına sahip ve üzerinde yeşil renkli "RoHS 2011/65/EU" etiketi barındıran yatay yerleşimli büyük bir yüksek voltaj ($450\text{V}$) filtre kondansatörü konumlandırılmıştır. Üst orta kısımda anahtarlama elemanlarının (Mosfet) ısısını tahliye eden uzun ve taraklı alüminyum soğutucu blok, alt kısımda ise çıkış diyotlarını koruyan ikinci bir alüminyum blok göze çarpmaktadır. Kartın merkezindeki izolasyon hattı (HOT/COLD) üzerinde, sistem kararlılığını sağlayan biri büyük diğeri küçük iki adet sarı bantlı izolasyon trafosu yer alır. Sol alt köşede ise ana karta voltaj ileten çıkış pin konnektör yuvası bulunmaktadır.
