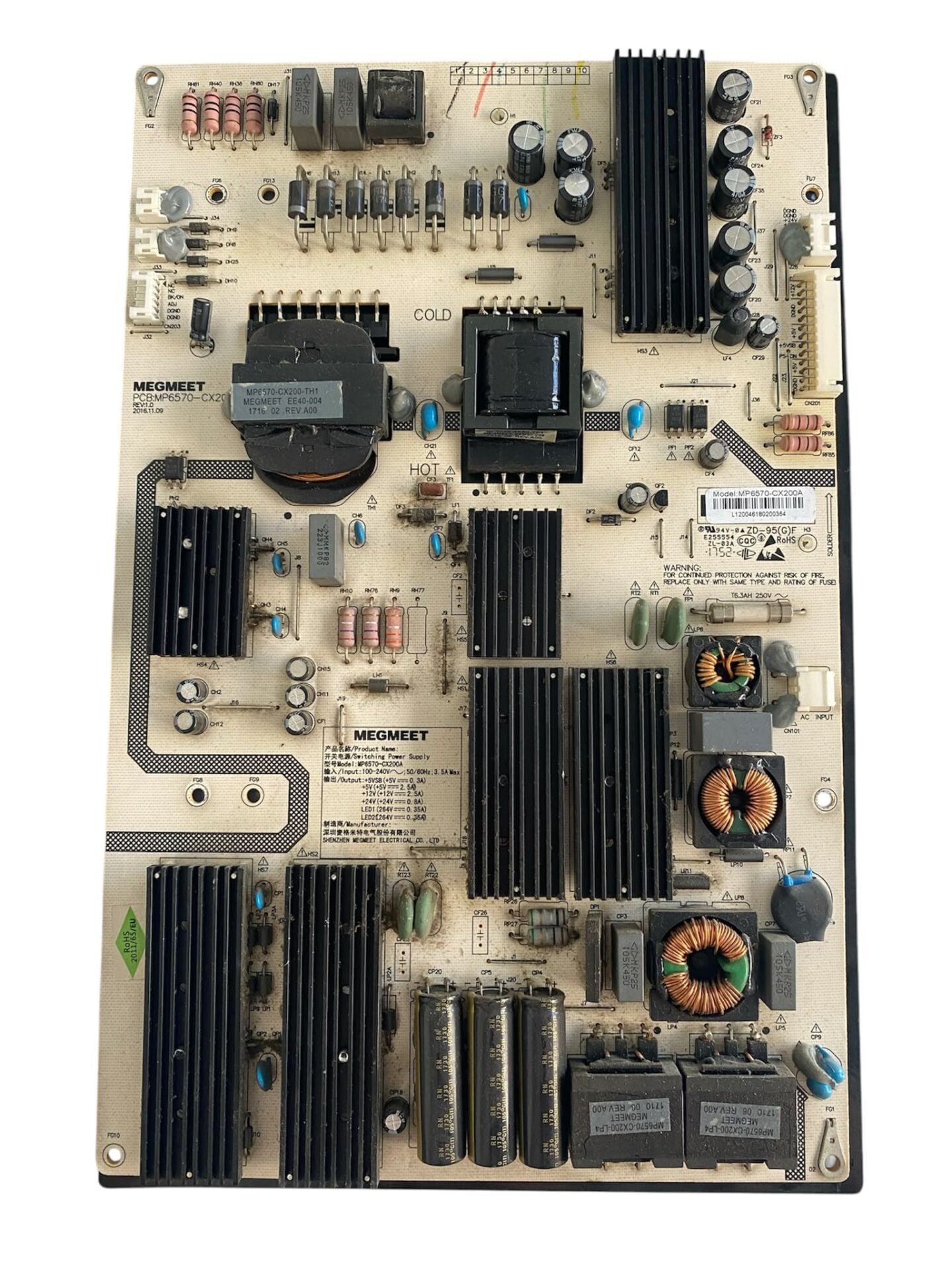

Sunny SN65LEDE88 Axen AX65LEDE88 Besleme Kartı MP6570-CX200A Orijinal Power Board

Sunny ve Axen markalarının 65 inç dev ekran Smart LED televizyon modelleri olan Sunny SN65LEDE88/0227 ve Axen AX65LEDE88/0227 ile %100 uyumlu orijinal Megmeet üretimi MP6570-CX200A parça numaralı televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda ana kartı tetikleyen dâhili +5VSB stand-by gerilim hatları, sekonder güç regülatör grubundaki +5V, +12V, +24V çıkış kararlılıkları ve 65 inç panel dâhili LED barlarını süren dâhili LED sürücü (Backlight Driver) katları suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki tüm dâhili teknik serigrafi baskılarında ve orijinal etiket gruplarında MP6570-CX200A kodu net bir şekilde tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Şebeke Filtre Katı (HOT Bölgesi): Sağ alt orta şeritte konumlandırılmış AC INPUT (CN101) şebeke giriş soketi ve porselen sigorta koruma hattının hemen önünde, şebekeden gelebilecek parazitleri süzmek için konumlandırılmış bakır sargılı dairesel EMI filtre bobinleri yer alır. Alt şeritte ise yüksek voltajı doğrultup depolayan 3 adet yan yana dikey konumlandırılmış silindirik siyah yüksek voltaj filtre kondansatörü sistemi besler.

• Isı Yönetimi ve Güç Trafoları: Kart üzerinde yüksek akım çeken güç MOSFET'lerini ve doğrultucu diyotları maksimum seviyede serin tutmak amacıyla stratejik olarak konumlandırılmış 6 adet siyah renkli kanallı alüminyum soğutucu blok (heatsink) mevcuttur. Kartın sol üst ortasında MP6570-CX200-TH1 tescilli büyük SMPS ana güç traosu ve hemen sağında yardımcı dikey SMPS trafosu yer alır.

• Sekonder Çıkış ve LED Sürücü Katı (COLD Bölgesi): Sağ üst köşede ana karta (Main Board) temiz ve kararlı voltaj taşıyan dikey yerleşimli beyaz çoklu pin konnektör yuvası yer alır. Sol üst köşede ise ek koruma dirençleri, dikey doğrultucu diyot sıralaması ve panel içi LED barların yüksek voltaj beslemesini sağlayan dâhili sürücü konnektör çıkışları konumlandırılmıştır.
