TCL LED32B2500 / Sanyo / Nordmende Smart TV Anakart + Besleme (Combo) - CV628H-B42 LC420DUJ-SGE1

TCL, Sanyo, Nordmende ve daha birçok yerli/yabancı markanın 32 ila 42 inç LED televizyon modellerinde ortak şase olarak kullanılan, güç kaynağı ve anakartı tek bir PCB üzerinde birleştiren orijinal CV628H-B42 Combo televizyon anakartı. Şebeke elektriğindeki ani voltaj oynamaları, yüksek ısıya maruz kalan regülatör katı arızaları veya işlemci yorgunluğu nedeniyle cihazlarda sıkça karşılaşılan; televizyonun standby (kırmızı ışık) modunda takılı kalıp açılmaması, logosunda donması, elektrik gelmemesi, HDMI/USB portlarının veri algılamaması veya ekranda dikey/solarize sinyal bozulmaları yaşanması gibi arızaların kesin ve karıcı çözümüdür.

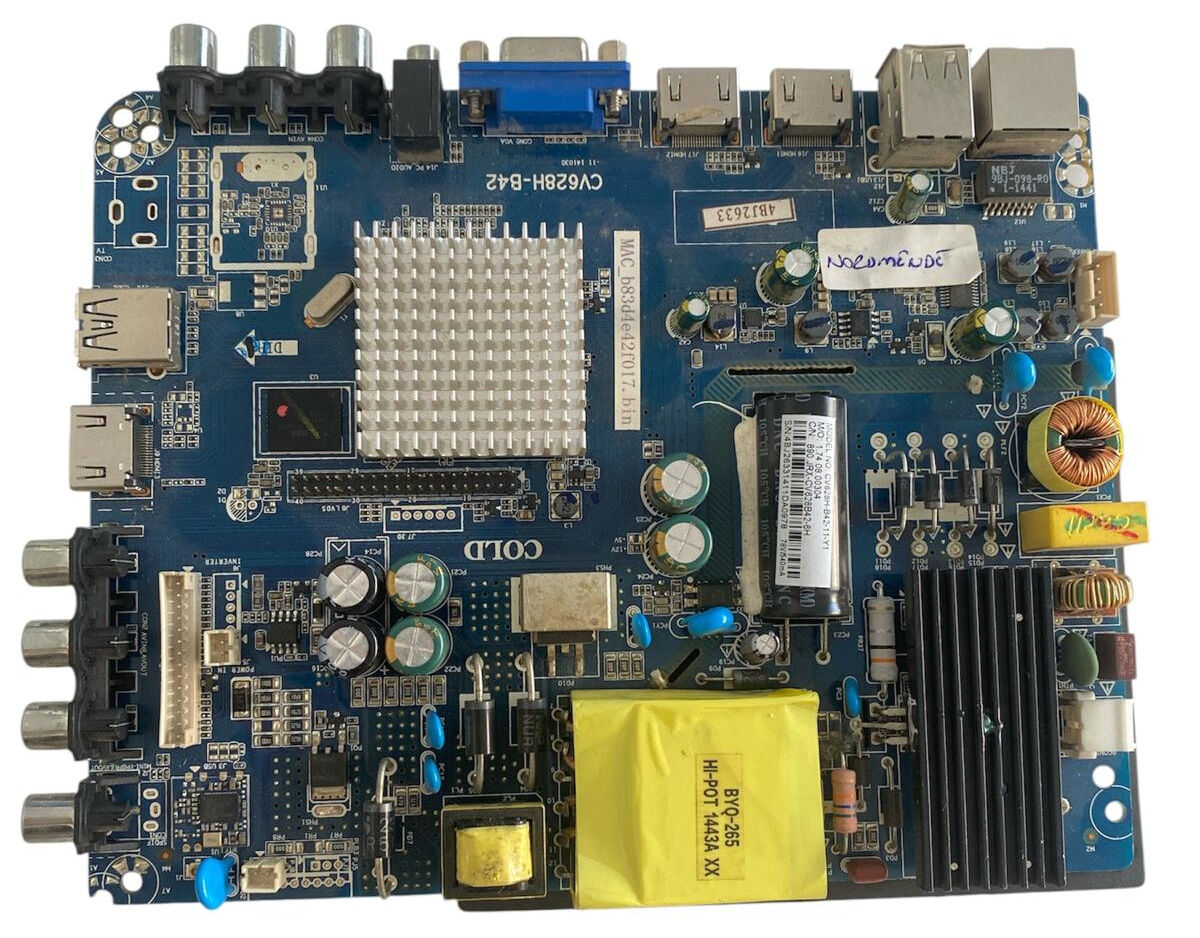

59c4fac4-d1f3-4115-afc3-3b5a5b10e1f9.jpg isimli görseldeki bu orijinal kart, teknik servis istasyonlarımızda profesyonel test panellerine bağlanarak; yüksek voltaj filtre katı, stabil DC voltaj çıkışları, dahili uydu/karasal tuner hassasiyeti, LVDS görüntü iletim hatları ve HDMI/USB veri yolları yönünden detaylıca kontrol edilmiştir. Kart üzerinde sağ tarafta yer alan kağıt etiket üzerinde "Nordmende" notu bulunmakta olup, cihaz işlem görmemiş (tamirsiz), %100 çalışır durumda temiz ikinci el çıkma yedek parçadır.

Montaj sürecinde panel yazılımı, ekran formatı (ters görüntü/ayna efekti) veya soket uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki CV628H-B42 kodunun, panel kodunuzun (LC420DUJ-SGE1 veya benzeri) ve lvds pin diziliminin uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Anakart + Besleme Bir Arada (Combo Board)

• Şase/Üretici Marka: Chuangwei (CV)

• Uyumlu Markalar: TCL (LED32B2500 vb.), Sanyo, Nordmende, Sunny, Axen ve muadil panel kullanan markalar

• PCB Şase Kodu: CV628H-B42

• Uyumlu Panel Modeli: LC420DUJ-SGE1 / T1410-169K (ve uyumlu 32" - 42" LED paneller)

• Barkod / Seri Numarası Bilgisi: S/N: 48J26331411DA0978 / 78V540-MA

• Model Etiket Bilgisi: Model No: CV628H-B42-11-Y1 / MO: 1.74.08.00304 / CN: 890 JRX-CV62842-6H

• Trafo Kodu: BYQ-265 HI-POT 1443A XX

• MAC Adresi: b83d4e42f017

• Bağlantı Portları:

  • 3 x HDMI Girişi

  • 2 x USB Girişi

  • 1 x VGA (PC) Girişi & PC Audio

  • 1 x RJ45 Ethernet (LAN) Girişi

  • 1 x RF Anten Girişi (Tuner)

  • RCA Komponent/Kompozit Ses-Görüntü Girişleri ve Kulaklık Çıkışı

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Combo (bütünleşik) kartların montajı hem yüksek voltaj AC besleme katını hem de hassas DC sinyal işleme yollarını barındırdığından profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz ve primer katındaki büyük kondansatörlerin deşarj olmasını bekleyiniz.

Bu kartlar genel bir şase mimarisine (CV628H-B42) sahip olduğu için, farklı bir marka veya panel modelinden söküldüğünde takıldığı yeni cihazda görüntünün ters gelmesi (ayna efekti) veya renklerin dağılması (Jeida/VESA format uyumsuzluğu) durumları oluşabilir. Bu gibi durumlarda televizyonun servis menüsüne (Service Menu) girilerek "Panel Settings" altından Mirror Mode veya LVDS TI Mode ayarlarının düzenlenmesi gerekebilir. Montaj öncesi panel alt kartlarında sıvı teması veya kısa devre olmadığından emin olmanız tavsiye edilir.
