Toshiba 32HV10G TV Güç Besleme Kartı (Power Supply / Inverter) - PSIV161C01V V71A00023700 Orijinal

Toshiba markasının uzun ömürlü ve dayanıklı LCD televizyon modellerinden olan Toshiba 32HV10G (ve aynı entegre besleme/inverter şasesini kullanan muadil 32 inç Toshiba LCD TV'ler) için üretilmiş orijinal güç besleme ve inverter (IP) kombine kartı. Şebeke voltajındaki dalgalanmalar, elektrik kesintileri veya uzun süreli kullanıma bağlı yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby bekleme ışığının hiç yanmaması ya da ekranın arka aydınlatmasının (floresanların) devreye girmeyip görüntünün anlık gelip gitmesi gibi kronik arızaların kesin ve orijinal çözümüdür.

Muğla'nın Ortaca ilçesinde yer alan teknik servisimizde, her türlü televizyon donanımı için yedek parça sağlamanın yanı sıra uzman teknisyenlerimizle anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

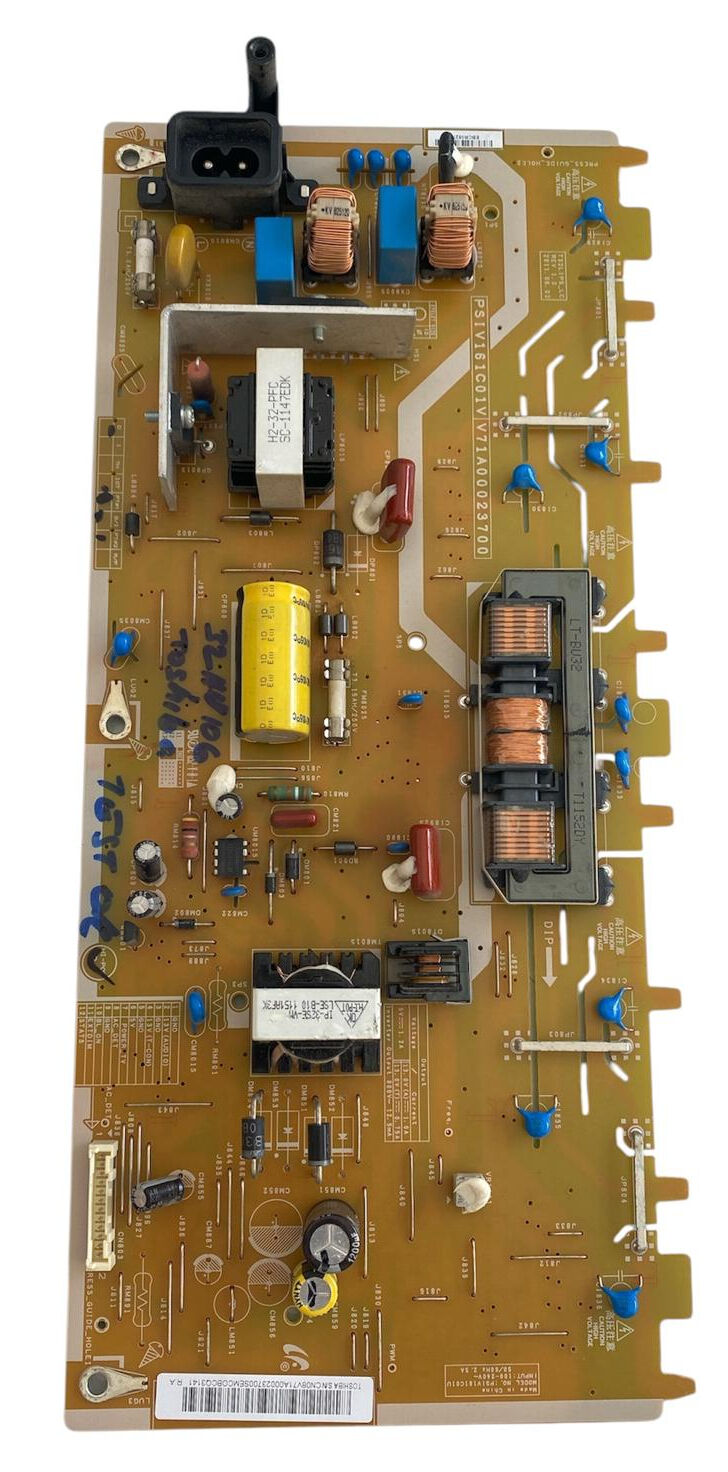

b1d575d5-39f1-4d61-8145-e48da54e3b70.jpg görselinde teknik detayları görülen bu orijinal çıkma yedek parça, servisimiz bünyesindeki profesyonel test panelleri ve ölçüm cihazları ile detaylıca incelenmiş; yüksek voltaj giriş katı, regüle çıkış voltajları ve CCFL floresan sürücü (inverter) devreleri kontrol edilerek %100 TEST OK (Sorunsuz Çalışır) durumunda onaylanmıştır. Kartın orta sol kısmında mavi kalemle "32HV10G Toshiba" ve sol kenarında "TEST OK" ibareleri not edilmiştir. Ürün üzerinde herhangi bir parça değişimi, yol onarımı veya lehim tamiri işlemi yapılmamış olup, fabrikasyon temizliğinde orijinal çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki PSIV161C01V ve V71A00023700 kodlarının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Monitör / TV Güç Besleme ve Inverter Kartı (Power Supply & Inverter Board)

• Üretici Marka: Toshiba

• Uyumlu TV Modeli: Toshiba 32HV10G (ve muadil şaseli 32" Toshiba modelleri)

• PCB Şase Kodu: PSIV161C01V

• Parça Numarası (P/N): V71A00023700

• Yazılım / Üretim Barkod Bilgisi: TOSHIBA SN: CN08V71A00023700SEMC0BC03141 R:A

• Inverter (Floresan Sürücü) Trafosu: LT-BU32 TI1152DY

• Standby Transformatörü: H2-32-PFC SC-1147EDK

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.0A

• DC Çıkış Voltaj Değerleri (DC Output):

  • 5V === 1.2A (Standby ve kontrol hattı)

  • 13V === 2.1A (Sinyal ve ses katı beslemesi)

• Inverter Çıkış Voltajı (Inverter Output): 820V ~ 12.0mA

• Lamba Bağlantı Sayısı: 2'li CCFL Floresan Lamba Konnektörü (Sağ üstte ve sağ ortada yüksek voltaj çıkış soketleri)

• Filtre Kondansatör Grubu: 1 adet dikey konumlandırılmış sarı renkli yüksek voltaj kondansatörü

• Giriş Koruması: Cam Sigorta ve Varistör Koruması

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Montaj ve Arıza Tespit Tavsiyesi

Toshiba'nın bu serilerinde görüntü 1-2 saniyeliğine gelip gidiyor fakat arkada ses gelmeye devam ediyorsa, bu arıza genellikle ya bu kart üzerindeki yüksek voltaj üreten LT-BU32 inverter trafosundan ya da ekran panelinin içerisindeki ömrünü tamamlamış CCFL floresan lambalardan kaynaklanır. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi floresan tüplerin omaj ve sağlamlık testlerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce mutlaka cihazın elektrik fişini çekiniz ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olmasını bekleyiniz.
