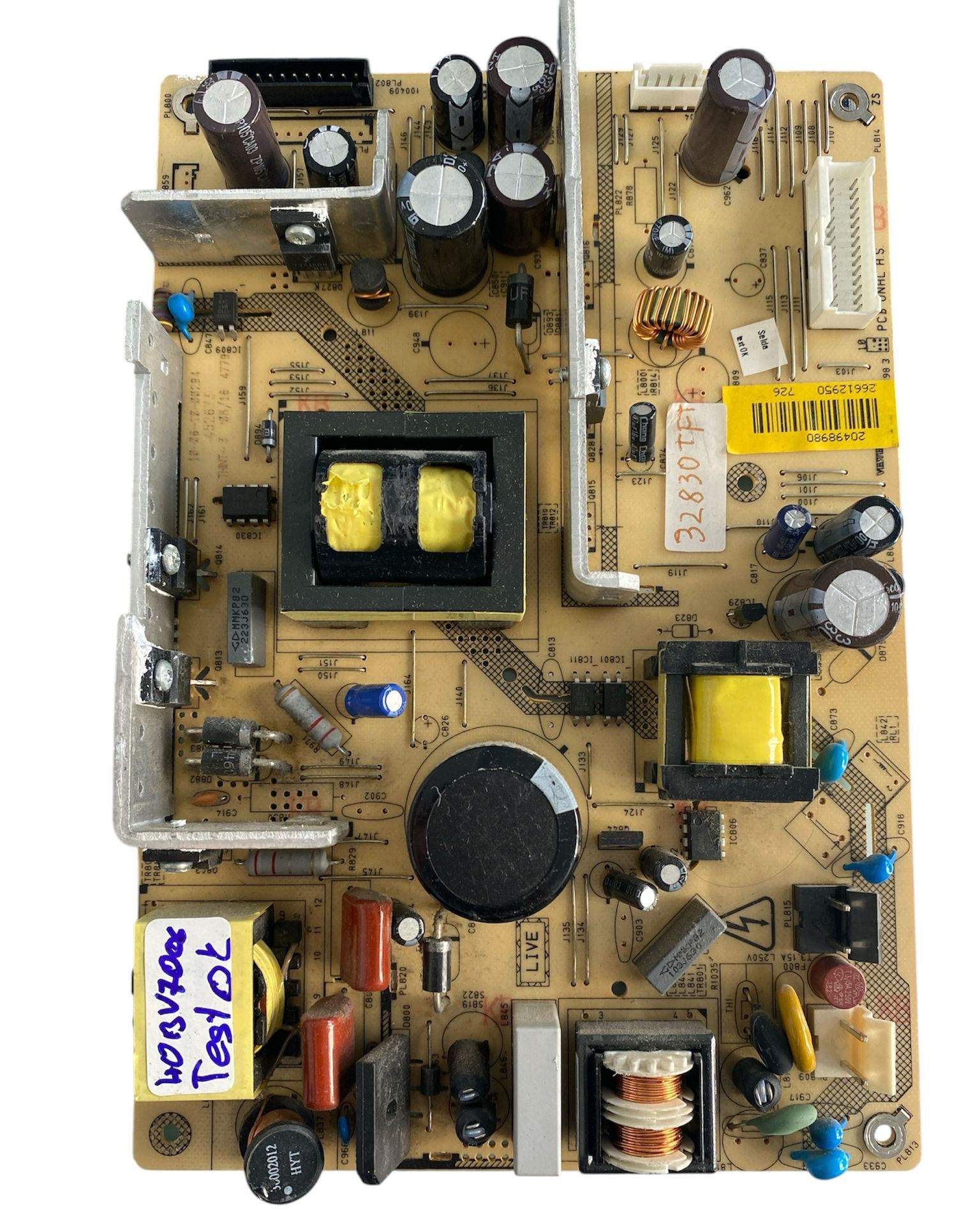

Toshiba 40BV7006 TV Besleme Kartı 17PW26-4 Orijinal 20498980 Güç Kartı

Toshiba'nın en kararlı serilerinden olan 40BV7006 LCD televizyon modelinden sökülmüş, Vestel üretimi orijinal 17PW26-4 şase kodlu ve 20498980 stok numaralı televizyon güç besleme kartıdır (Power Supply Board). Regülasyon katı, inverter yüksek voltaj trafo beslemeleri ve dâhili koruma devreleri uzman ekibimizce osiloskop altında test edilerek onaylanmış, montaja hazır temiz orijinal çıkma yedek parçadır. Kartın sağ tarafında yer alan sarı fabrikasyon etiketinde 20498980 ve 26612950 kodları basılıdır. Sol alt köşedeki dâhili trafo üzerinde teknik servisimizin test onayını belirten 40BV7006 Test Ok ibaresi mevcuttur.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Şebeke Giriş ve Filtre Grubu (HOT): Kartın alt panelinde yer alan AC220V şebeke giriş alanında yüksek akım dalgalanmalarını süzmek için kalın emaye sargılı EMI şok bobini, dikey cam sigorta yatağı, sarı renkli varistör koruması ve yüksek voltaj köprü diyot katı konumlandırılmıştır. Tam merkezde sistemi kararlı kılan dairesel siyah büyük ana filtre kondansatörü LIVE baskılı bölgede yer almaktadır.

• Isıl Yönetim ve Anahtarlama: Yüksek akım taşıyan güç transistörlerini ve MOSFET devrelerini korumak amacıyla dikey ve yatay olarak konumlandırılmış 3 adet kalın alüminyum soğutucu blok (heatsink) mevcuttur. Bu bloklar komponentlerin ısıyı hızla tahliye etmesini sağlayarak kartın ömrünü uzatır.

• Çıkış ve Voltaj Dağıtım Katı (COLD): Sol tarafta sarı izole zırhlı büyük invertör trafosu, sağ altta ise yardımcı regülasyon trafosu yer alır. Sağ üst köşede yer alan PL814 beyaz geniş konnektör soketi üzerinden ana kartın ihtiyaç duyduğu stabil DC voltajlar güvenli COLD hattından aktarılır. Çıkış katında şişme ve kapasite kaybı olmayan yüksek kaliteli dikey elektrolitik kondansatör grupları yer almaktadır. Kart üzerinde 32830 TFT el yazısı notu bulunmaktadır.
