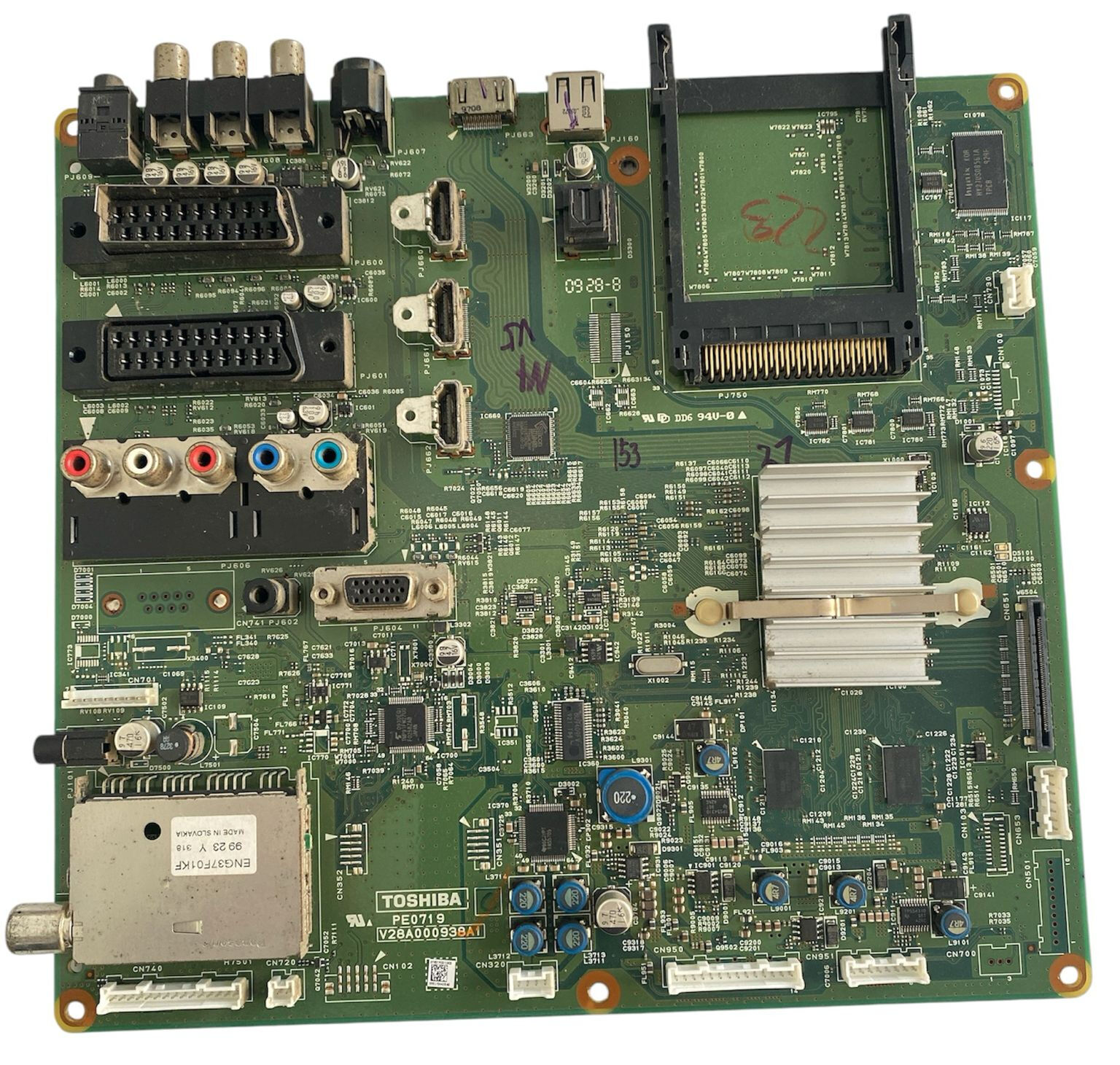

Toshiba 40LV685DG TV Anakart PE0719 V28A000938A1 Orijinal Main Board

Toshiba 40LV685DG model CCFL LCD televizyonlar ile tam uyumlu, Toshiba fabrikasyon üretimi orijinal PE0719 şase kodlu ve V28A000938A1 parça numaralı televizyon ana kartıdır (Main Board). Görüntü motorunu, ses algoritmalarını ve çoklu bağlantı port yönetimini sağlayan, teknik servis laboratuvarımızda suni yük altında fonksiyon ve kararlılık testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın sol alt köşesinde dâhili olarak TOSHIBA PE0719 V28A000938A1 beyaz baskılı kimlik alanı yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Ana İşlemci ve Soğutucu Blok: Kartın sağ-orta bölgesinde, televizyonun akıllı arayüzünü ve görüntü sinyallerini işleyen ana kontrol işlemcisi yer alır. İşlemci üzerinde ısıl transferi sağlamak amacıyla konumlandırılmış, ortasından metal bir klips köprü ile karta sabitlenmiş yatay kanallı gri alüminyum soğutucu blok (heatsink) mevcuttur. Kart yüzeyinde mor renkli el yazısıyla atılmış 511, 153 ve 27 teknik servis kontrol notları yer almaktadır.

• Giriş-Çıkış Arabirim Havuzu: Eski nesil ve yeni nesil bağlantı standartlarını bir arada sunan oldukça zengin bir port havuzuna sahiptir. Sol üst kenarda üst üste konumlandırılmış 2 adet tam pinli kalın dikey siyah SCART soketi, analog bilgisayar bağlantısı için 1 adet VGA portu ve analog komponent AV RCA jak yuvaları yer alır. SCART soketlerinin sağ tarafında dikey hizada sıralanmış 3 adet dikey HDMI arayüzü mevcuttur. Üst kenarda ise 1 adet dikey USB portu ve ek bir dijital arabirim girişi konumlandırılmıştır.

• Tuner ve Akıllı Kart Altyapısı: Sol alt köşede analog ve dijital karasal yayın sinyallerini kararlı şekilde yakalayan, üzerinde MADE IN SLOVAKIA / 99 23 Y 318 / ENG37F01KF yazılı orijinal metal zırhlı yatay dâhili tuner kovanı yer alır. Üst sağ tarafta ise dikey geniş siyah plastik CI modül slot yuvası (PJ750) konumlandırılmıştır. CI slotunun içindeki yeşil PCB üzerinde kırmızı el yazısıyla 229 notu basılıdır. Alt kısımda ise besleme kartından gelen akımları alan dikey beyaz soket konnektör grupları yer alır.
