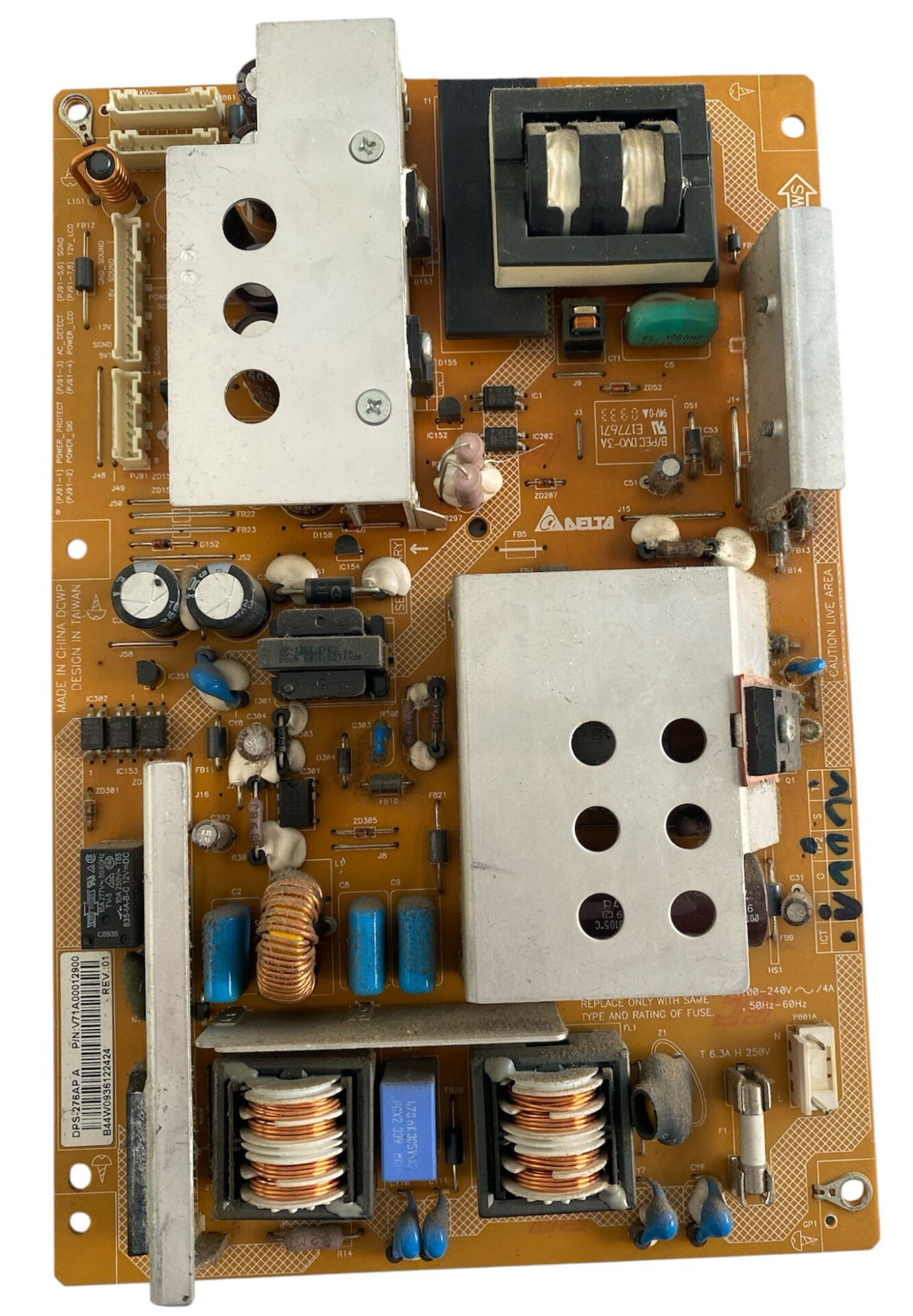

Toshiba 40LV685DG TV Besleme Kartı DPS-276AP A Delta Power Board

Toshiba 40LV685DG model LCD televizyonlar ile tam uyumlu, Delta Electronics tarafından yüksek standartlarda üretilmiş orijinal DPS-276AP A model koduna sahip televizyon güç besleme kartıdır (Power Supply Board). Şebeke gerilimini süzerek ana kart, ses entegreleri ve yüksek voltaj inverter katı için gerekli olan tüm kararlı DC voltajları üreten, teknik servis laboratuvarımızda suni yük altında fonksiyon ve stabilite testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın sol alt köşesindeki dikey beyaz barkod etiketi üzerinde DPS-276AP A, P/N: V71A00012900 REV: 01 ve B44W0936122424 takip kodları basılıdır. Kartın üzerinde delta üretici logosu (DELTA) sabit olarak yer alır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Şebeke Koruma Katı (CAUTION LIVE AREA): Sağ alt köşede yer alan beyaz renkli P601A şebeke giriş konnektörünün (100-240V ~ / 4A 50Hz-60Hz) hemen önünde yüksek akım koruması sağlayan dikey yerleşimli T 6.3A H 250V cam sigorta yatağı yer alır. Giriş alanında parazit engellemek amacıyla konumlandırılmış yan yana 2 adet büyük, dikey bakır sargılı EMI şok bobini, mavi renkli yüksek voltaj filtre kondansatörleri, siyah koruyucu kılıflı termistör ve mavi renkli büyük kutupsuz X2 kondansatör mevcuttur. Bu hattın solunda dikey uzanan uzun ince L-kesim gri alüminyum soğutucu blok giriş katı köprü diyotlarını korur.

• PFC ve Güç Regülasyon Katı: Kartın alt-orta sağ bölgesinde, şebekeyi doğrultup kararlı hale getiren geniş gövdeli yatay yerleşimli ana filtre kondansatörü, üzerinde 6 adet havalandırma deliği barındıran büyük ve geniş kare alüminyum soğutucu blok (HS1) altına gizlenmiştir. Bu termal bloğa vidalanmış durumda yüksek voltaj anahtarlaması yürüten orijinal Power MOSFET'ler yer almaktadır. Üst sol düzlemde ise ikincil voltaj hatlarını soğutan delikli başka bir geniş alüminyum soğutucu blok mevcuttur. Kartın sağ kenarında dikey konumlandırılmış bir soğutucu metal plaka daha yer alır.

• Transformatörler ve Çıkış Konnektör Arabirimi: Üst-orta bölümde siyah çerçeveli büyük dikey güç transformatörü (T1), merkez sol bölümde ise stand-by voltajlarını yöneten küçük siyah trafo bloğu konumlandırılmıştır. Sol üst köşede ana karta kararlı regüle voltajlarını aktaran dikey beyaz konnektör soket grupları (PJ91) yer alır. Bu soketlerin yanında şase baskısı olarak voltaj çıkış parametreleri (5VS, SGND, 5V1, 12V, 18V_SOUND, 12V_LCD) beyaz baskı olarak detaylandırılmıştır. Kart üzerinde DESIGN IN TAIWAN / MADE IN CHINA DCWP ibaresi mevcuttur.
