Toshiba 46XV733 Anakart – PE0840 V28A001113B1 Orijinal Temiz Söküm Main Board

Toshiba'nın Regza serisi yüksek çözünürlüklü LCD televizyon modellerinden Toshiba 46XV733 ile tam uyumlu, orijinal PE0840 (üretim tescil kodu: V28A001113B1) şase kodlu ana işlemci katıdır (Main Board). Cihazın görüntü işleme, ses kod çözme, kanal tarama, tüm harici arabirim yönetimlerini ve panel tarama zamanlamasını senkronize bir şekilde gerçekleştiren, endüstriyel kalitede üretilmiş çok katmanlı (multi-layer) orijinal bir anakarttır.

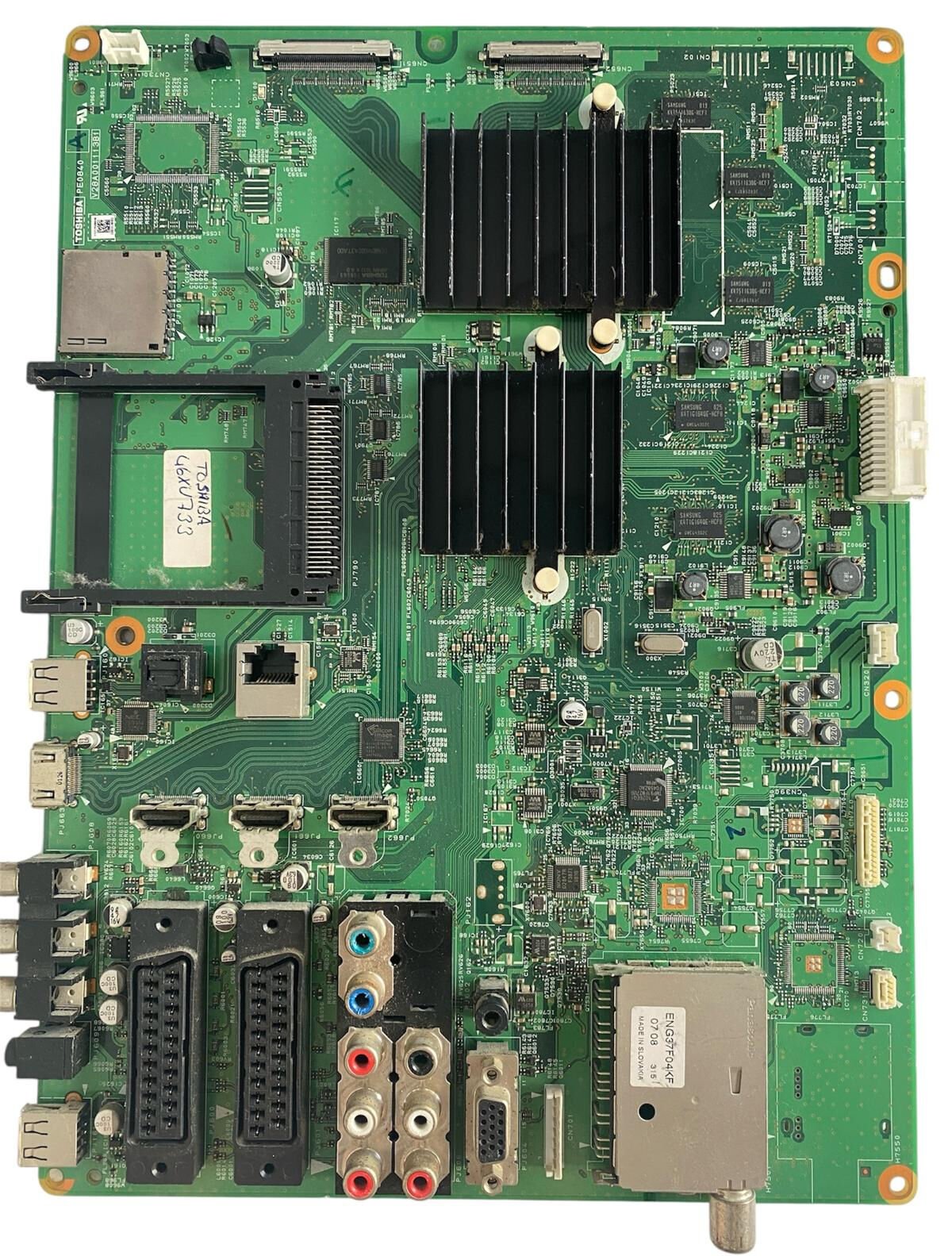

Kartın donanımsal bileşen yerleşimi ve zengin bağlantı mimarisi incelendiğinde; ana grafik işlemcisi (BGA IC) ve yardımcı çiplerin üzerinde ısınmayı önlemek ve termal kararlılığı korumak amacıyla dikey kanallı 2 adet büyük siyah alüminyum soğutucu blok (Heatsink) konumlandırılmıştır. Kartın sol tarafında harici yayın kartları için dikey yerleşimli geniş PCMCIA (CI+ Common Interface) modül slotu yer alır. Zengin bağlantı paneli kısmında ise; alt şeritte yan yana 3 adet orijinal HDMI girişi, analog görüntü aktarımı için dikey çift sıralı 2 adet tam boy SCART soketi, komponent komponent renk girişleri (RCA), PC bağlantısı için dikey D-Sub VGA konnektörü, yerel ağ bağlantısı için dâhilî RJ45 Ethernet (LAN) portu, harici medya oynatıcılar için USB arabirimleri ve analog tuner dâhilî radyo-frekans RF (Tuner) kutusu (ENG37F04KF Slovakya üretimi) eksiksiz olarak yer almaktadır. Üst şeritte panel veri akışını sağlayan geniş LVDS konnektör yuvaları bulunmaktadır. Kartın sol üst köşesinde beyaz serigrafi baskı ile TOSHIBA PE0840 tescili basılmıştır.
