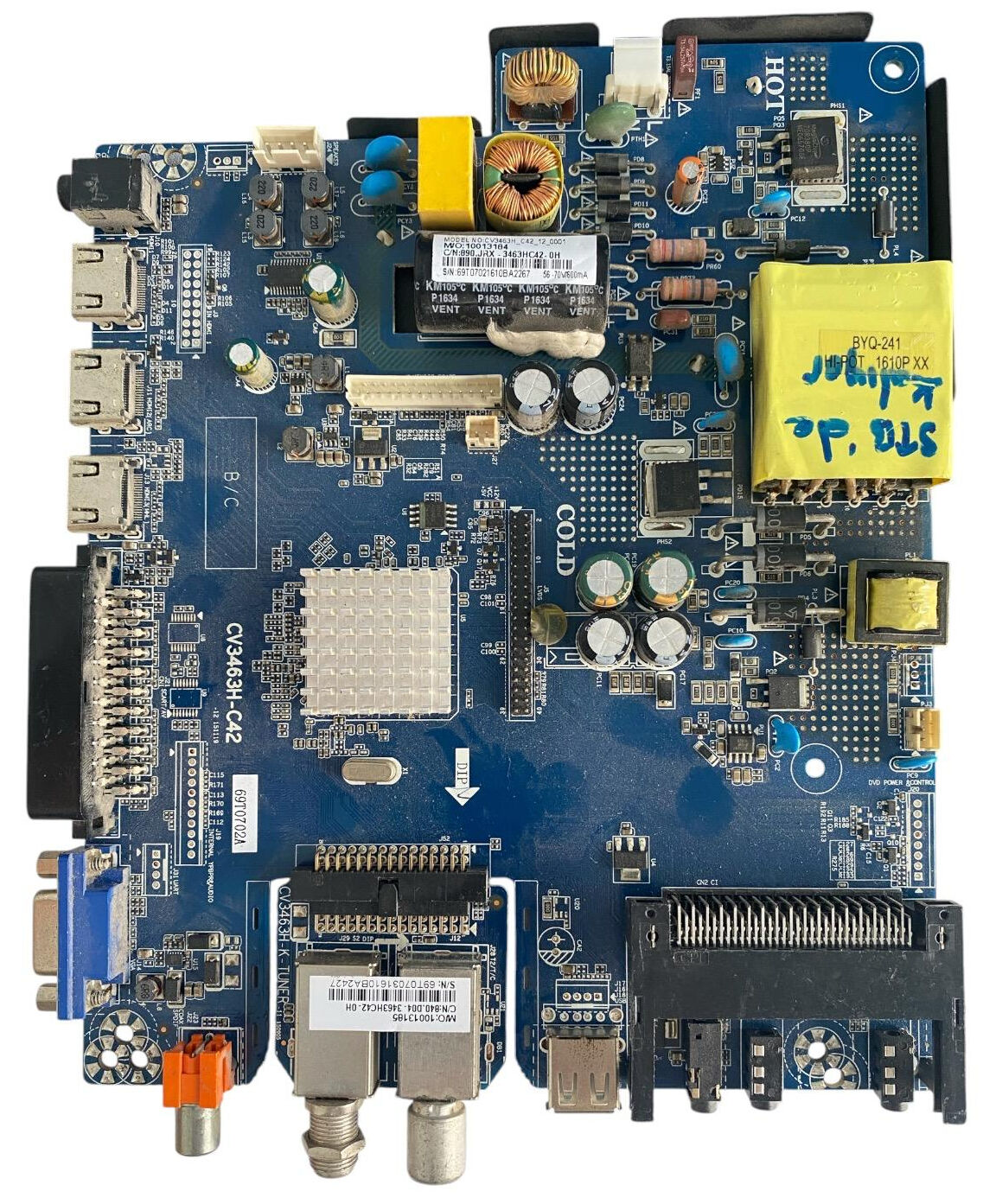

Universal TV Combo Ana Kart Orijinal CV3463H-C42 Dâhili Beslemeli Main Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Axen, Hi-Level, Sunny, Woon, Nordmende ve çeşitli yerli/ithal LED TV ürün grupları ile birebir uyumlu orijinal CV3463H-C42 (PCB Baskı Kodu: CV3463H-C42 / -12 151119 / Model Etiketi: MODEL NO: CV3463H_C42_12_0001 / MO: 10013164 / C/N: 890.JRX_3463HC42-0H / S/N: 69T07021610BA2267 / 56-70V/600mA / Tuner Kodu: CV3463H-K-TUNER / C/N: 840.D04_3463HC42-0H / MO: 10013185 / Trafo Kodu: BYQ-241 HI-POT 1610P XX) dâhili güç katlı ve dâhili LED sürücülü (Combo) TV ana kartıdır (Main Board / Motherboard).

Teknik servis laboratuvarımızda dâhili AC 220V şebeke besleme katı, 56-70V / 600mA LED driver (backlight sürücü) inverter katı, LVDS panel çıkış konnektörleri, alüminyum soğutucu blok altındaki görüntü işlemci BGA katı, dâhili RF tuner katı, 3x HDMI, 1x USB, VGA (D-Sub PC) girişi, PC Audio girişi, tam boy SCART konnektörü, YPbPr Component & RCA Stereo AV girişleri, Coaxial SPDIF dijital ses çıkışı, 3.5mm kulaklık çıkışı ve CI Slot / harici kart modül bağlantı konnektörü özel test donanımlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki PCB baskısında CV3463H-C42, etiket üzerinde CV3463H_C42_12_0001, tuner katında CV3463H-K-TUNER ve sarı izolasyonlu trafoda BYQ-241 açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Dâhili Güç & Sürücü Mimarisi: Dâhili AC besleme hattı, 56-70V / 600mA panelleri besleyen entegre LED driver katı, görüntü işlemcisi ve SPI Flash yazılım depolama birimi ile ekstra besleme kartına ihtiyaç duymadan tam entegre çalışma performansı sunar.

• Zengin Bağlantı (I/O) Konfigürasyonu: 3 adet HDMI girişi, 1 adet USB multimedya portu, 1 adet VGA (D-Sub PC) girişi, PC Audio Line-In girişi, tam boy SCART konnektörü, YPbPr Component & RCA Stereo AV girişleri, Coaxial SPDIF dijital ses çıkışı, 3.5mm kulaklık çıkışı, CI Slot yuvası ve RF tuner bağlantısına sahiptir.
