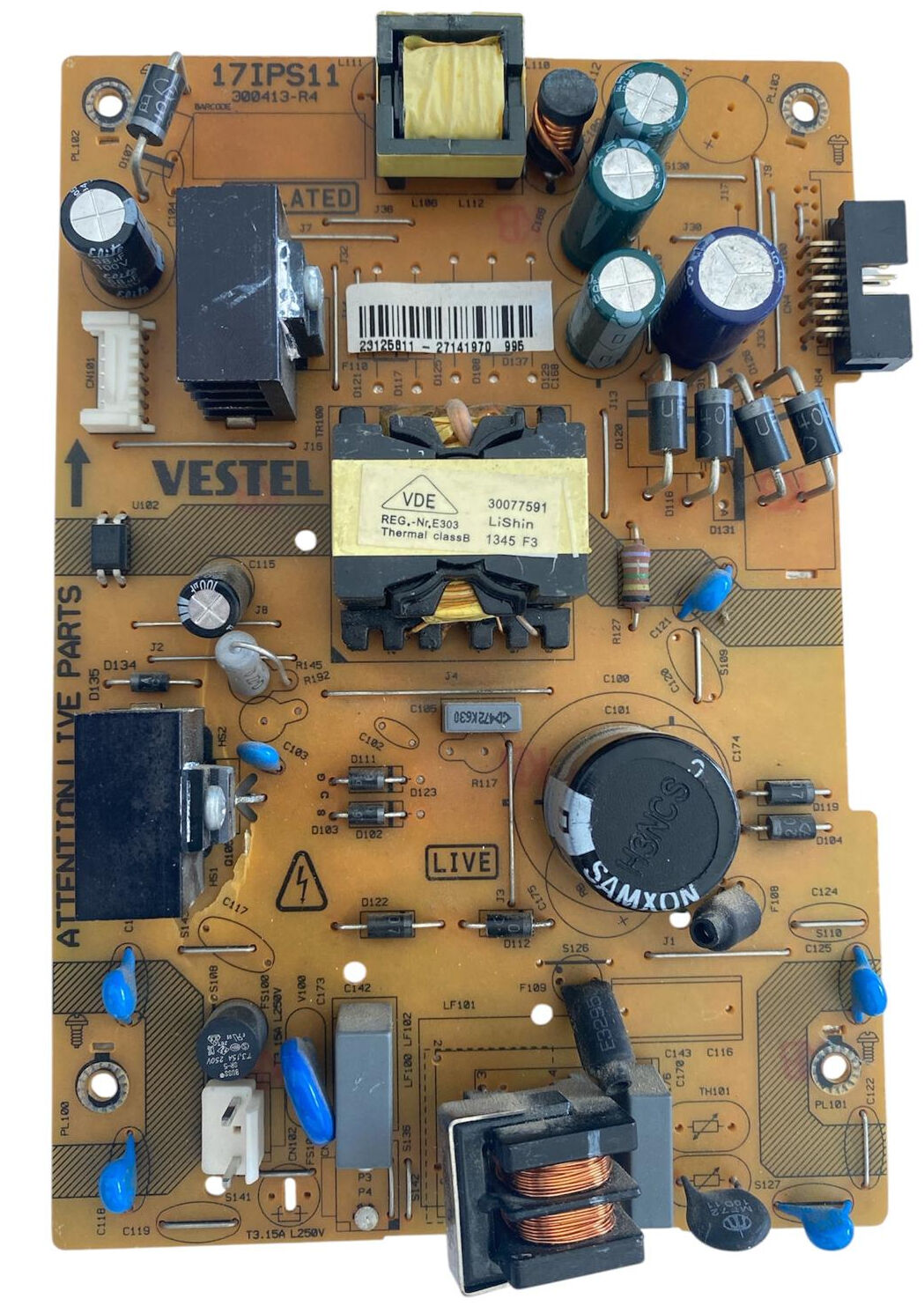

Vestel 17IPS11 Besleme Kartı 27141970 Orijinal Regal SEG TV Power Board

Vestel üretimi (Regal, SEG, Finlux, Hi-Level, Telefunken, Toshiba, JVC vb.) 32" ile 40" arası LED televizyon modelleriyle %100 uyumlu orijinal 17IPS11 (Rev: 300413-R4) şase kodlu ve 27141970 parça numaralı televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana kartı besleyen stand-by gerilim hatları, sekonder regülasyon çıkışları ve panel içi LED aydınlatmayı uyaracak sürücü voltaj katları suni yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol üst katmanında 17IPS11 kodu, merkez etiketinde ise 27141970 tescili açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Primer Giriş ve Doğrultucu Katı (ATTENTION / LIVE PARTS): En alt kısımda beyaz renkli 2 pinli AC 220V şebeke giriş soketi, T3.15A 250Vac koruma sigortası, mavi renkli varistör, gri kutu kondansatör ve bakır sargılı EMI şebeke filtresi bobini bulunur. Doğrultulan yüksek voltaj akımı, sağ alt-orta şeritte dikey konumlandırılmış 1 adet kalın siyah SAMXON marka ana filtre kondansatörü üzerinden süzülerek sisteme aktarılır.

• Isı Yönetimi ve Dönüşüm Bloğu: Kartın sol şeridinde, yüksek yük ve akım altında çalışan anahtarlama elemanlarını (MOSFET/Diyot) korumak amacıyla yerleştirilmiş 2 adet siyah alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Merkezde ise voltaj dönüşümünü sağlayan sarı bantlı 30077591 LiShin kodlu ana güç trafosu konumlandırılmıştır.

• Sekonder Regülasyon ve Çıkışlar (COLD): Sağ üst köşede ana karta pürüzsüz voltaj ve tetik sinyallerini taşıyan siyah renkli dikey çoklu pin çıkış konnektör yuvası yer alır. Çıkış şeridinde voltaj dalgalanmalarını sönümleyen dik montajlı turkuaz ve mavi renkli elektrolitik filtre kondansatör grupları ile doğrultma diyotları sıralanmıştır.
