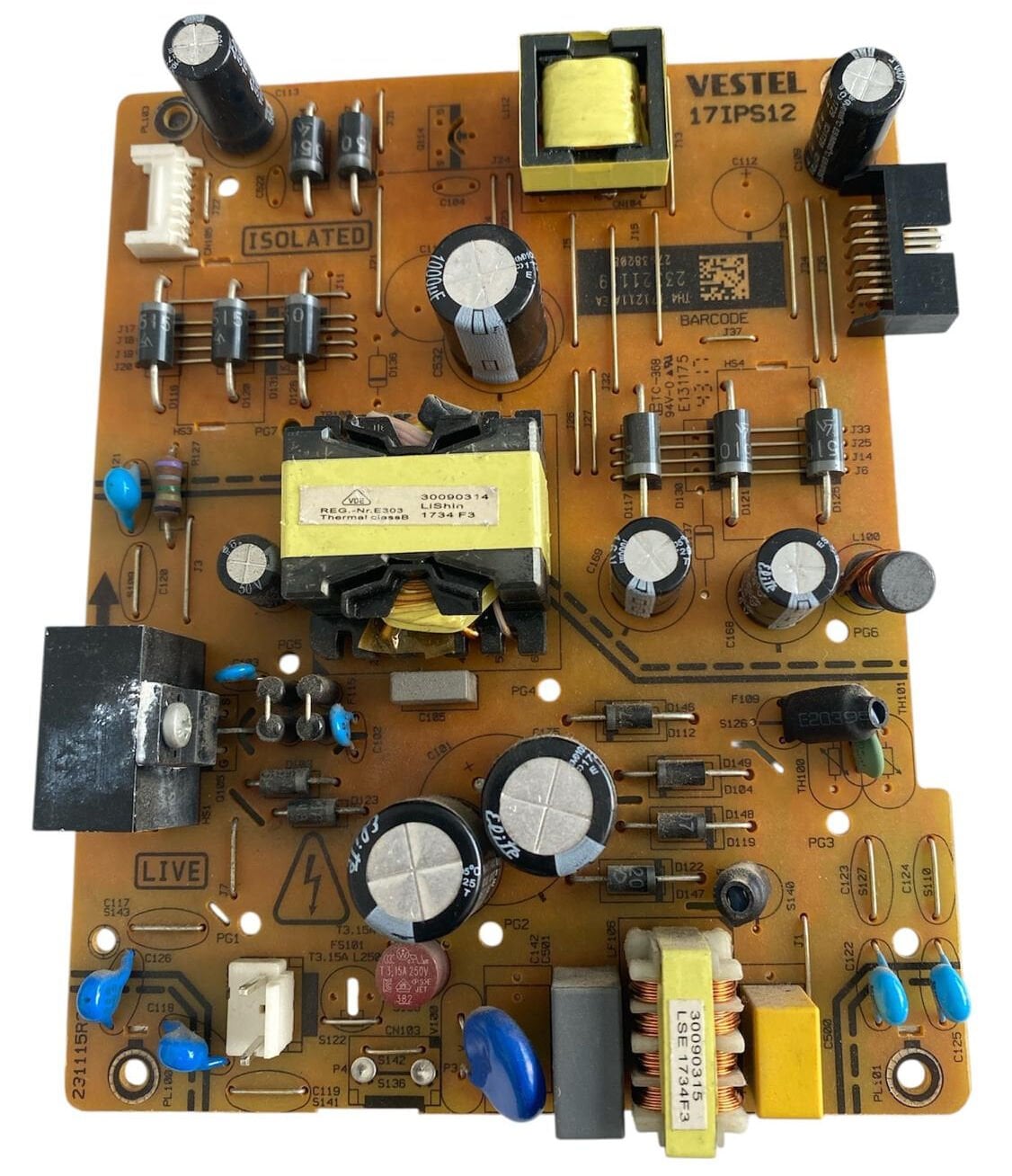

Vestel 17IPS12 Power Board – 23312119 Orijinal 48'' LED TV Besleme Kartı

Vestel başta olmak üzere Regal, Seg, Finlux, Telefunken ve Hi-Level gibi yerli üretim 48 inç (122 ekran) LED televizyon serilerinde kullanılan, 17IPS12 (Fabrikasyon parça stok kodu: 23312119) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. Geniş ekran panellerinin yüksek enerji gereksinimlerini karşılamak üzere tasarlanan bu kararlı güç kartı; şebekeden gelen 220V alternatif akımı süzüp filtreleyerek ana kartın fonksiyonel entegreleri ve panel arka aydınlatma LED barları için gereken DC çalışma voltajlarını stabil bir döngüde üretir.

Kartın üzerinde; şebeke parazitlerini absorbe eden EMI filtre bobin katı, yüksek gerilim koruma elemanları, entegre 30090314 LiShin (REG.-Nr. E303 Thermal class B) ana güç trafosu, şebeke giriş katında parazit önleyici 30090315 LSE 1734F3 şok bobini, yüksek sıcaklık toleransına sahip kondansatör grupları ve metal ısı dağıtıcı blok yer almaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından stand-by çıkış hatları, yük altındaki akım esneme payları ve entegre LED sürücü (Inverter) çıkış gerilimleri test edilmiş olup TEST OK durumundadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Vestel 48FD7300 serisi başta olmak üzere; iç kasa şeması, ana kart besleme soket pin dizilimi ve 17IPS12 / 23312119 kodları birebir uyuşan tüm Vestel, Regal, Seg, Finlux, Telefunken ve Hi-Level 48 inç LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 17IPS12, Fabrikasyon Siyah Barkod Stok Kodu: 23312119 (TH4 2738208), Ana Trafo Kodu: 30090314 LiShin, Filtre Trafo Kodu: 30090315 LSE 1734F3, PCB Matris İşaretleri: ISOLATED / LIVE.

⚠️ TEKNİK NOT: Güç besleme kartıdır (Power Supply Board). Vestel üretimi bu şaselerde elektrik dalgalanmalarına veya voltaj stresine bağlı olarak standby regülatör katının çökmesi (ön kırmızı ışığın hiç yanmaması), cihazın tetik alıp açılmaması ya da LED barları süren invertör hattındaki diyot/kondansatör deformasyonları nedeniyle ses gelip görüntünün olmaması (ekrana ışık tutunca görüntünün arkadan çok silik görünmesi) kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki 17IPS12 yazısını ve 23312119 barkod kodunu ilan resimlerimizle birebir karşılaştırarak satın alınız.
