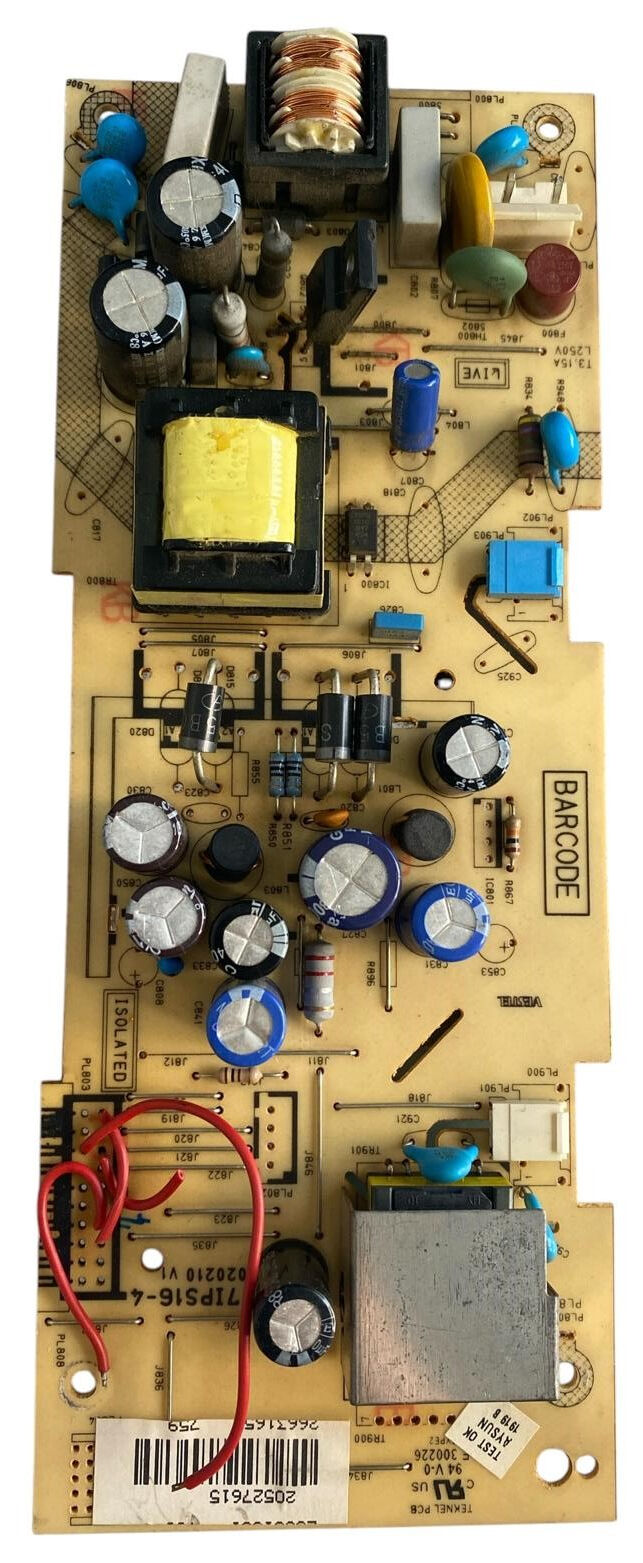

Vestel 17IPS16-4 Besleme Kartı Orijinal 20527615 Regal SEG Telefunken 19 22 26 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Vestel, Regal, SEG, Finlux, Hi-Level, Telefunken ve Techwood markalarının 19 inç, 22 inç ve 26 inç LCD / LED TV modellerinde kullanılan orijinal Vestel üretimi 17IPS16-4 (Şase Kodu: 17IPS16-4 020210 V1 / Barkod Kodu: 20527615) dâhili inverterli televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları (5V), ana kartı ve ses katını besleyen kararlı DC regülasyon çıkışları (12V) ve ekran arka aydınlatmasını süren dâhili inverter katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol alt bölümde ipek baskı ile 17IPS16-4 020210 V1 şase tescil kodu ve en alt beyaz etikette 20527615 barkod numarası açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (LIVE / HOT Bölgesi): AC şebeke giriş katından giren akım; T3.15A L250V koruma sigortası, toroidal EMI filtre bobini ve koruma elemanları ile süzülür. Doğrultucu katından geçen akım, 2 adet yan yana dikey konumlandırılmış Jamicon 400V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın orta katmanında yer alan sarı izolasyonlu SMPS güç trafosu; soğutucuya monte edilmiş anahtarlama mosfetleri ve PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu 5V ve 12V kararlı DC voltajları yüksek performansla üretir.

• Sekonder ve Dâhili Inverter Katı (ISOLATED Bölgesi): Kartın alt bölümünde yer alan doğrultucu diyotlar, regülasyon kondansatörleri ve koruma kapağı altındaki yüksek voltaj inverter trafosu, arka aydınlatma katına kararlı akım aktararak ekrana net görüntü iletilmesini sağlar.
