Vestel 17IPS19-3 TV Besleme Kartı 23024395 Orijinal Power Supply Board

Vestel, Regal, SEG, Finlux, Telefunken, Techwood, Hi-Level, Windsor ve Nexon başta olmak üzere Vestel Şirketler Grubu tarafından üretilen 32", 39", 40" ve 42" LED televizyonlarda en yaygın kullanılan orijinal 17IPS19-3 şase kodlu güç besleme kartıdır (Power Supply Board). Şebekeden aldığı AC gerilimi süzerek ana kartın ihtiyaç duyduğu stabil DC çalışma voltajlarını ve dâhili panel LED barlarını süren yüksek akımı üreten, teknik servis laboratuvarımızda suni yük altında tüm fonksiyon testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın üzerinde dâhili beyaz baskı ile VESTEL 17IPS19-3 ibaresi yer almaktadır.

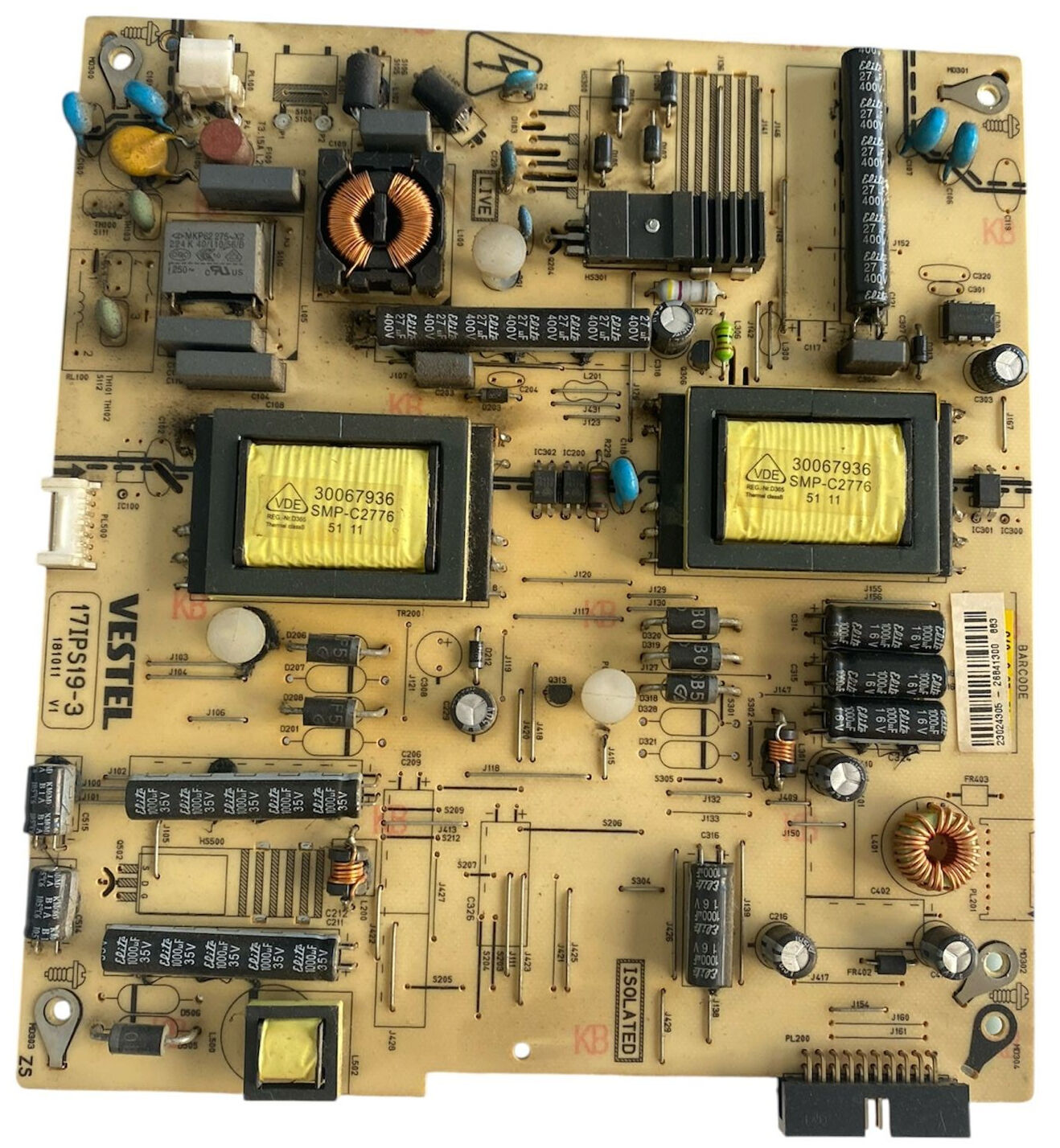

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Şebeke Girişi ve LIVE (Sıcak) Bölge: Sol üst kenarda dikey konumlandırılmış beyaz şebeke giriş konnektörü (PL100), hemen altında dikey cam sigorta yatağı (T3.15A L 250V) ve şebeke gürültüsünü filtreleyen sarı renkli kutupsuz X2 kondansatör (MKP62 275-X2) yer alır. Bu şasenin en büyük ayırt edici özelliği; tek bir büyük dev ana filtre kondansatörü yerine, dikey ve yatay hizada birbirine paralel bağlanmış çoklu Elite marka 27µF 400V yüksek voltaj filtre kondansatör havuzu barındırmasıdır.

• İkiz Trafo Mimarisi: Kartın tam merkezinde, her ikisi de VDE tescilli 30067936 SMP-C2776 koduna sahip iki adet özdeş sarı anahtarlama transformatörü konumlandırılmıştır. Bu çift trafolu yük dağıtım mimarisi, hem ana kartın besleme katını hem de dâhili invertör arka aydınlatma katını mükemmel bir dengede besler.

• ISOLATED (Soğuk) Çıkış Bölgesi: Kartın alt kısmında siyah renkli geniş ana kart çıkış konnektörü (PL200) ve sol kenarda LED barlara doğrudan çıkış veren dikey beyaz invertör soketi (PL500) konumlandırılmıştır. Sekonder çıkış hattı, dalgalanmaları önlemek amacıyla yan yana sıralanmış düşük ESR'li Elite marka 1000µF 35V ve 1000µF 16V kondansatör gruplarıyla zırhlanmıştır.
