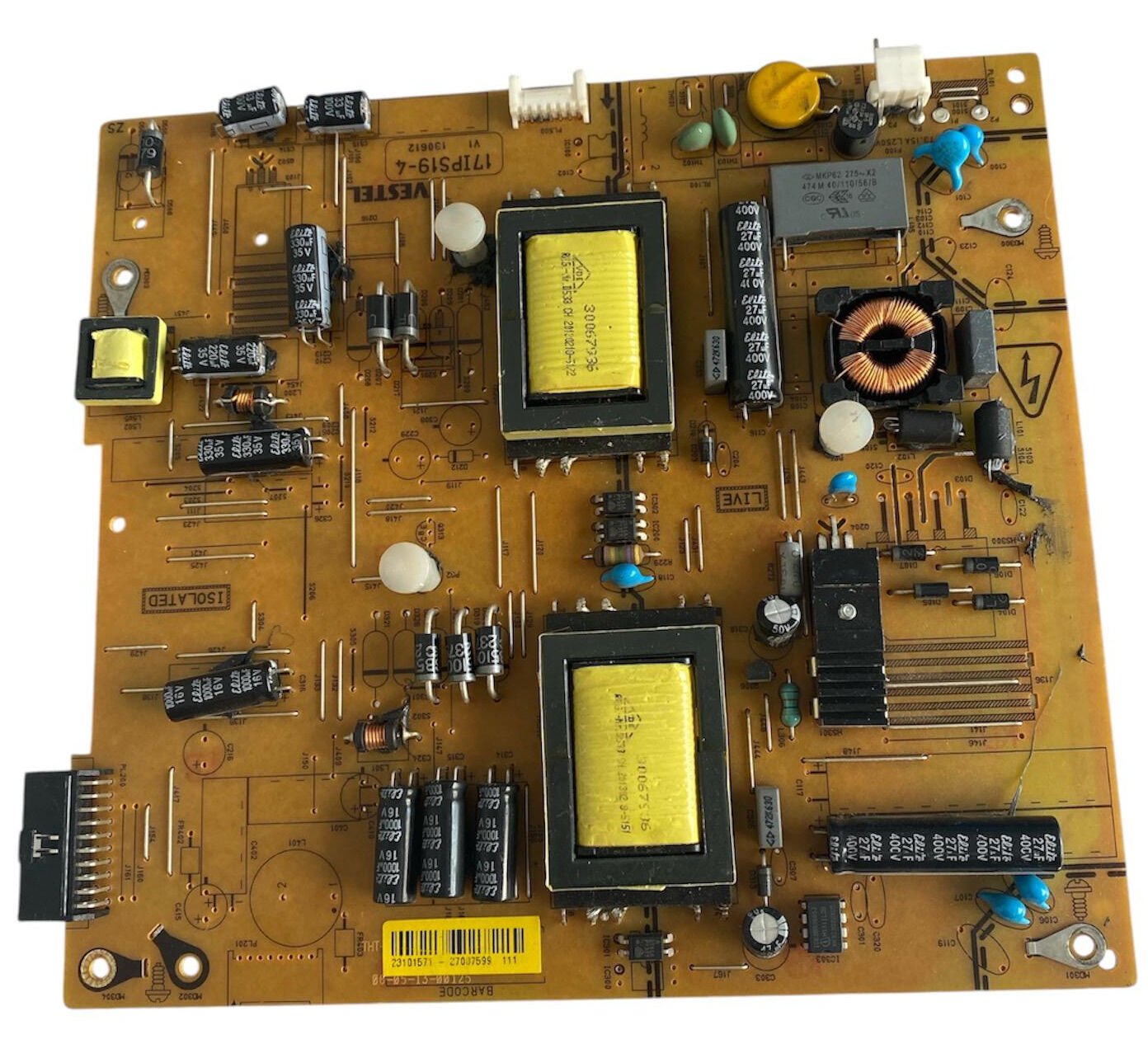

Vestel 17IPS19-4 Power Board – 23101571 Orijinal 32'' LED TV Besleme Kartı

Vestel başta olmak üzere Regal, Seg, Finlux, Telefunken, Hi-Level ve Techwood gibi yerli üretim 32 inç ($81\text{ ekran}$) LED televizyonlarda kullanılan, 17IPS19-4 (Fabrikasyon parça stok kodu: 23101571) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. Cihazların ince ve kompakt kasa standartlarına tam uyumlu olarak üretilen bu bord; şebekeden gelen 220V alternatif akımı süzerek, ana kontrol kartının ve panel içi arka aydınlatma LED barlarının ihtiyaç duyduğu çalışma voltajlarını yüksek akım kararlılığıyla dağıtır.

Kartın üzerinde; şebeke dalgalanmalarını sönümleyen EMI parazit filtre grubu, yüksek voltaj depolama kondansatörleri, entegre 30065796 ve 30067526 ana voltaj trafoları, emniyetli akım sınırlandırması sağlayan koruma devreleri, dikey yerleşimli alüminyum soğutucu blok ve ana karta güç taşıyan çoklu pin konnektör çıkışı yer almaktadır. Atölyemiz teknik servis laboratuvarında; standby voltaj çıkışları, yük altındaki akım esneme payları ve entegre LED sürücü (Inverter) katı hassas test ekipmanlarıyla kontrol edilerek onaylanmış TEST OK durumundadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: 32PH5045 kasa/panel kombinasyonu başta olmak üzere; iç montaj vida şeması, ana kart besleme soketi pin dizilimi ve 17IPS19-4 / 23101571 kodları birebir eşleşen tüm Vestel, Regal, Seg, Finlux, Telefunken, Hi-Level, Techwood ve Nexon 32 inç LED televizyon cihazları.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 17IPS19-4 (V1 130612), Fabrikasyon Barkod Stok Kodu: 23101571, Sarı Alt Barkod No: 23101571 - 27007599 111 BARCODE, Trafo Üzerindeki Kodlar: 30065796 / 30067526, PCB Matris İşaretleri: ISOLATED / LIVE.

⚠️ TEKNİK NOT: Güç besleme kartıdır (Power Supply Board). Vestel üretimi bu serilerde şebeke gerilim dalgalanmalarına bağlı olarak standby katının çökmesi (ön kırmızı ışığın hiç yanmaması veya sürekli yanıp sönerek cihazın tetik almaması) ya da LED barları besleyen invertör devresindeki MOSFET/diyot deformasyonları yüzünden ses olup görüntünün gelmemesi kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki 17IPS19-4 baskısını ve 23101571 barkod numarasını ilan fotoğraflarımızla birebir karşılaştırarak satın alınız.
