Vestel 17IPS19-4 Power Board – 23142672 Orijinal 40'' LED TV Besleme Kartı

Vestel başta olmak üzere Regal, Seg, Finlux, Telefunken ve Hi-Level gibi yerli üretim 40 inç ($102\text{ ekran}$) LED televizyon serilerinde kullanılan, 17IPS19-4 (Fabrikasyon parça stok kodu: 23142672) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. Vestel'in enerji tasarrufu ve yüksek akım koruma standartlarına uygun olarak tasarlanan bu bord; şebekeden gelen 220V alternatif akımı filtreleyerek ana kartın ve panel içi arka aydınlatma LED barlarının ihtiyaç duyduğu çalışma voltajlarını stabil bir döngüde dağıtır.

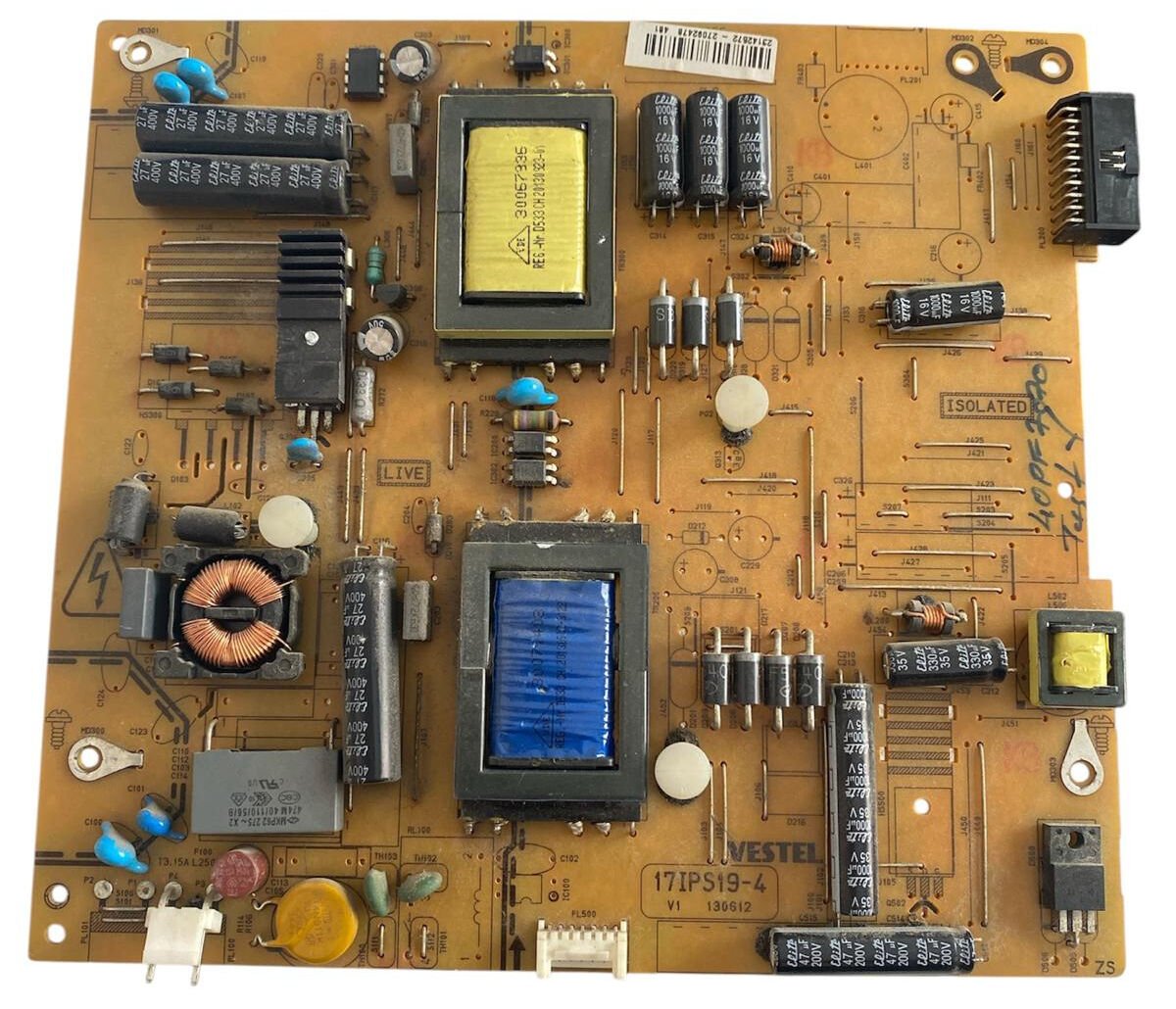

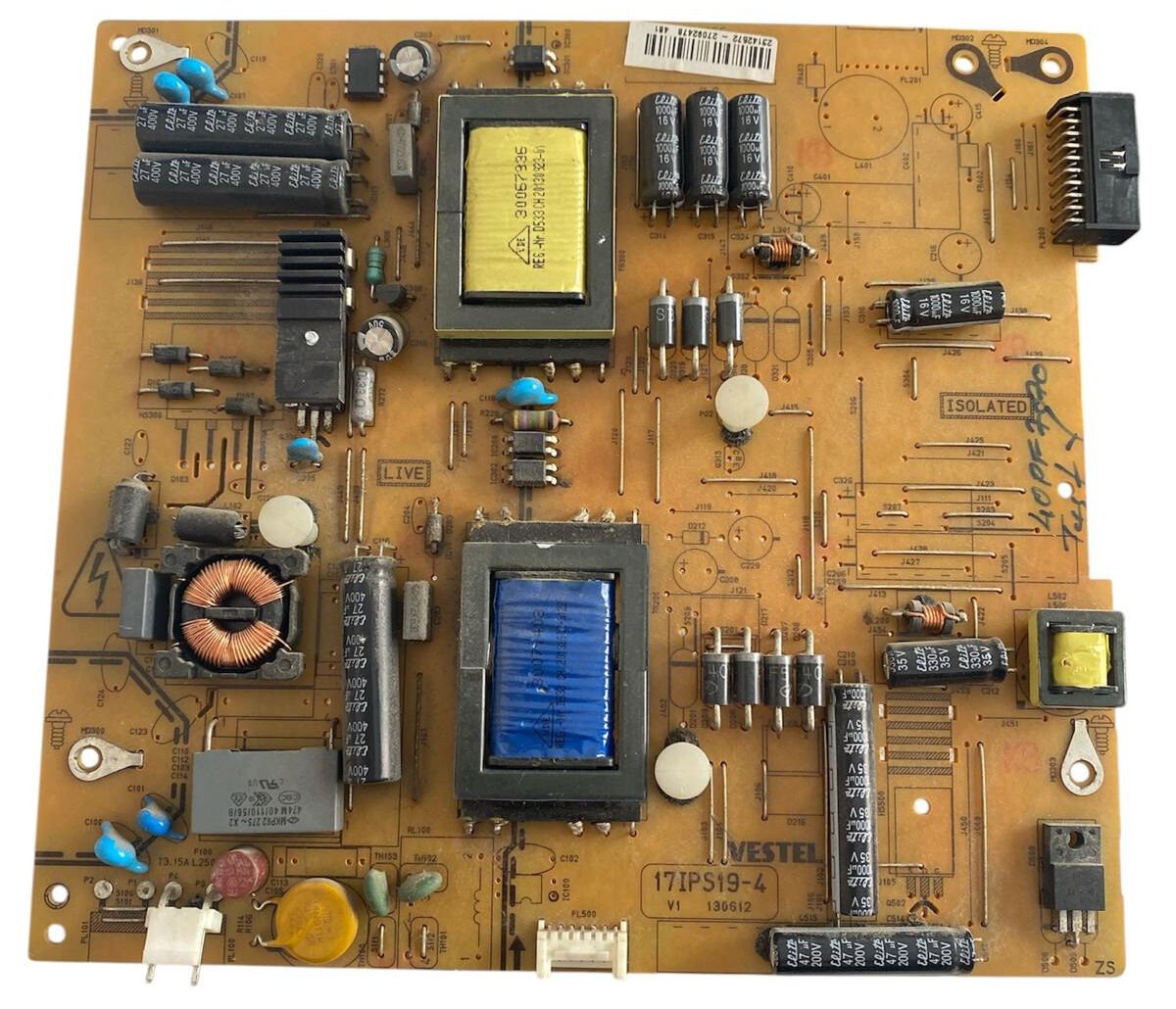

Kartın üzerinde; şebeke gürültülerini sönümleyen EMI parazit filtre bobinleri, yüksek voltaj depolama kondansatör grupları, entegre 30067936 (REG.Nr D533 CH 20130523-V1) ana gerilim trafosu, mavi izole bantlı invertör trafosu, dikey konumlandırılmış metal soğutucu bloklar ve koruma diyotları yer almaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından stand-by hatları, yük altındaki akım esneme toleransları ve LED sürücü (Inverter) çıkış voltajları test edilmiş olup TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Vestel 40PF7070 serisi başta olmak üzere; iç kasa montaj şeması, ana kart besleme soket pin yapısı ve 17IPS19-4 / 23142672 kodları birebir uyuşan tüm Vestel, Regal, Seg, Finlux, Telefunken ve Hi-Level 40 inç LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 17IPS19-4 (V1 130612), Fabrikasyon Üst Barkod Stok Kodu: 23142672 - 27082478 481, Ana Trafo Kodu: 30067936, PCB Bölüm Matrisleri: ISOLATED / LIVE.

⚠️ TEKNİK NOT: Güç besleme kartıdır (Power Supply Board). Vestel üretimi bu şaselerde elektrik dalgalanmalarına veya aşırı ısınmaya bağlı olarak standby voltaj hatlarının çökmesi (ön kırmızı ışığın hiç yanmaması), televizyonun tetik alıp açılmaması veya LED barları besleyen invertör devresindeki arızalar yüzünden ses gelip görüntünün olmaması (ekrana ışık tutunca görüntünün arkadan belli olması) kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki 17IPS19-4 numarasını ve 23142672 barkod kodunu ilan resimlerimizle birebir karşılaştırarak satın alınız.
