Vestel 17IPS20 Güç Besleme Kartı (Power Supply) - 060913R6 Orijinal TV Besleme

Vestel grubu tarafından üretilen (Vestel, Regal, Seg, Finlux, Hi-Level, Toshiba, Telefunken vb.) 39, 40, 42, 48, 49 ve 50 inç LED televizyon modellerinde yaygın olarak kullanılan, yüksek kararlılık ve çift trafolu regülasyon mimarisine sahip orijinal Vestel güç besleme kartı (power supply). Şebeke elektriğindeki ani akım şokları, voltaj düşmesi veya uzun süreli termal yıpranmalar nedeniyle Vestel grubu cihazlarda sıkça karşılaşılan; televizyona hiç elektrik gelmemesi, ön standby ışığının hiç yanmaması ya da kırmızı ışığın sürekli yanıp sönmesine rağmen cihazın ana anakartı tetikleyememesi (açılmama arızası) gibi kronik arızaların kesin ve kalıcı çözümüdür.

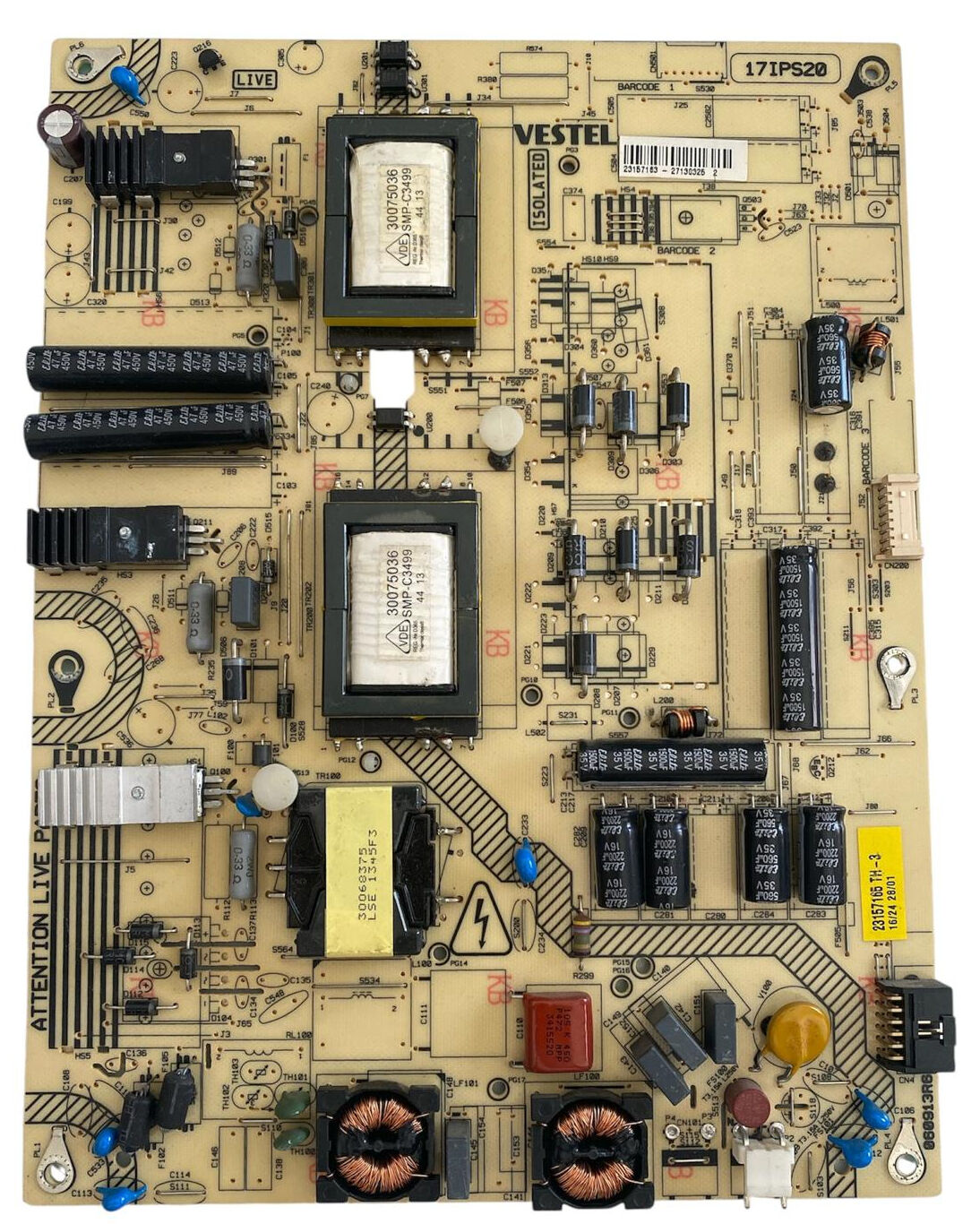

fd219f2e-461e-4b99-870f-89c3a4b2bf4e.jpg isimli görseldeki bu orijinal parça, teknik servis istasyonlarımızda profesyonel yük test cihazları ve ölçüm ekipmanları üzerinde; yüksek voltaj primer (LIVE) katı, ana transformatör sargı kararlılığı, regülatör diyot çıkışları ve LED sürücü voltaj stabilitesi yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir komponent değişimi, şase onarımı veya tamir işlemi yapılmamış (tamirsiz), fabrikasyon temizliğinde orijinal ikinci el çıkma yedek parçadır.

Montaj aşamasında donanım veya soket uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki 17IPS20 kodunun ve sağ alt köşede yer alan 060913R6 revizyon numarasının uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Vestel (A2)

• Uyumlu TV Markaları: Vestel, Regal, Seg, Finlux, Hi-Level, Toshiba, Telefunken ve muadil Vestel şaseli LED TV'ler

• PCB Şase Kodu: 17IPS20

• Revizyon Numarası: 060913R6

• Barkod Kodları:

  • Üst Barkod: 23157163 - 27130325 2

  • Sarı Etiket Barkodu: 23157165 TH-3 / 16/24 28/01

• Trafo Kodları: 2 x 30075036 (VDE SMP-C3499 44 13) / 30068375 LSE 1345F3

• Güvenlik Sınırları: ATTENTION LIVE PARTS (Yüksek Voltaj Bölgesi Taşıyan Canlı Hatlar), ISOLATED (İzole Edilmiş Bölge)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Vestel'in 17IPS20 şaseli besleme kartlarında panel içi arka aydınlatma (LED bar) besleme katı yüksek gerilimle çalışmaktadır. Cihazınız açıldığında Vestel logosu anlık gelip gidiyorsa, standby ışığı sönmesine rağmen ekranda görüntü belirmiyorsa (ses var görüntü yoksa) ya da kırmızı ışık 7-8 kez yanıp sönüp kalıyorsa arıza besleme kartından ziyade %90 oranında panel içi LED barların açık devre veya kısa devre olmasından kaynaklanır.

Bu seride LED barlar arızalandığında kart üzerindeki koruma devresi sistemi kilitler. Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz ve sol taraftaki 450V yüksek voltaj filtre kondansatörlerinin deşarj olduğundan emin olunuz.
