Vestel 17IPS61-4 Besleme Kartı SEG Finlux Bush Linsar 24'' Power Board

Vestel fabrikalarında üretilen ve başta SEG, Finlux, Bush, Linsar olmak üzere 24 inç küçük ekran LED televizyon gruplarında güç yönetimini üstlenen orijinal 17IPS61-4 şase kodlu televizyon besleme kartıdır (Power Board). Teknik servis laboratuvarımızda ana kartı ve stand-by regülasyon hatlarını tetikleyen voltaj çıkışları ile arka aydınlatma LED sürücü kanalları suni yük altında hassasiyetle test edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ-orta katmanındaki PCB üzerinde VESTEL 17IPS61-4 şase kodu tescil edilmiştir.

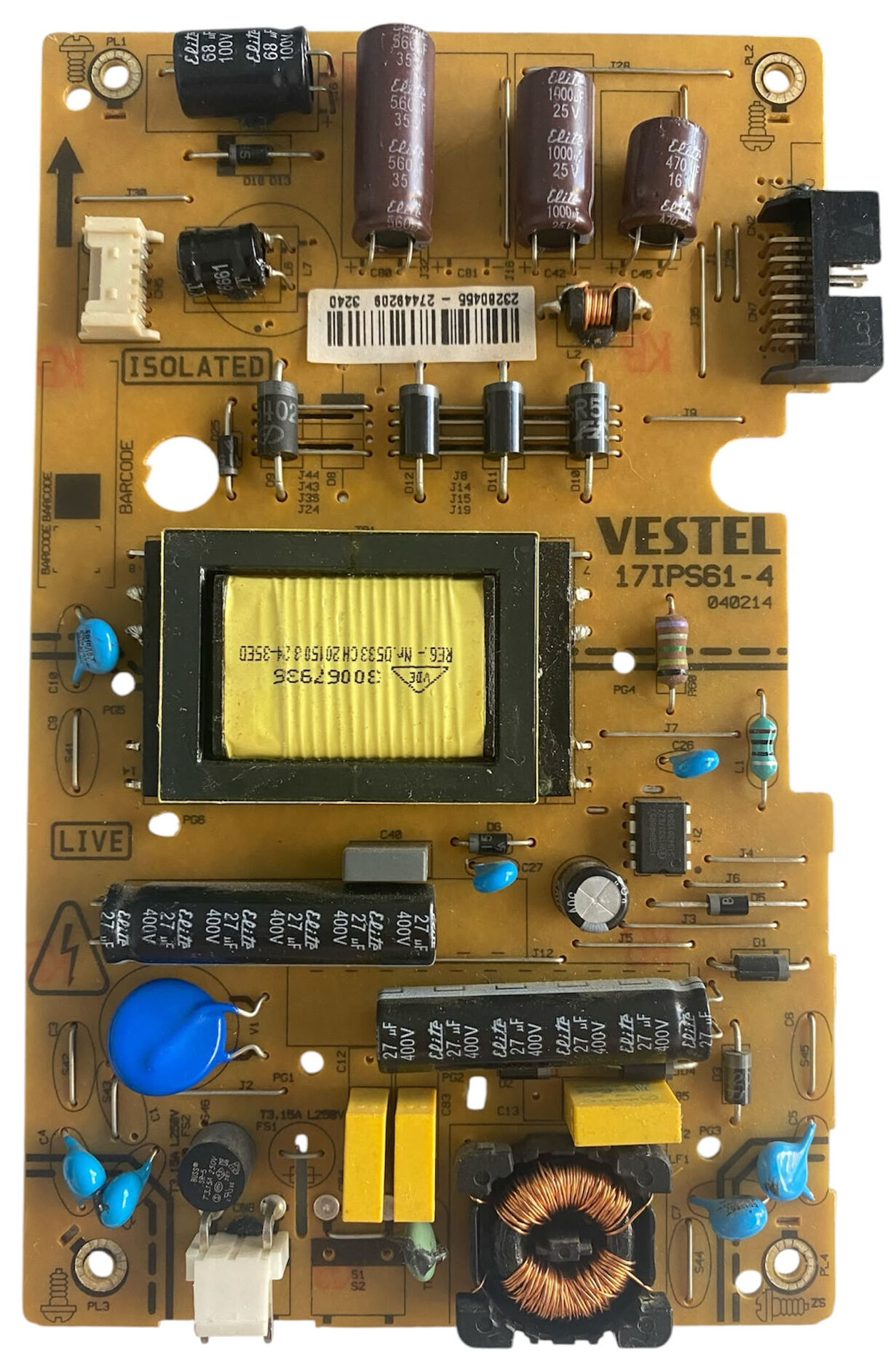

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Doğrultucu Katı (LIVE Bölgesi): Sol alt köşede 2 pinli dikey beyaz AC şebeke giriş konnektörü yer alır. Giriş şeridinde sistemi ani akım dalgalanmalarından koruyan dairesel siyah sigorta, varistör, iki adet sarı kutup kondansatörü ve gürültü engelleyici dairesel bakır sargılı EMI bobin yapısı sıralanmıştır. Bu katın hemen üzerinde yüksek voltajı doğrultup sisteme kararlı DC akım sağlayan 1 adet dikey, 1 adet yatay konumlandırılmış Elite marka 27µF 400V kalın siyah renkli ana filtre kondansatör yapısı konumlandırılmıştır.

• Trafo ve Sekonder Çıkış Hattı (ISOLATED Bölgesi): Kartın tam merkezinde dikey yerleşimli 30067935 kodlu sarı yalıtımlı ana trafo yapısı yer alır. Üst ve sağ kenar boyunca ana karta, dâhili donanımlara temiz voltaj taşıyan çıkış soket yuvaları (çoklu pin konnektörler) ve gerilim filtresini tamamlayan kahverengi elektrolitik kondansatörler sıralanmıştır.
