Vestel 17IPS62 Besleme Kartı Orijinal LED TV Power Board (Regal / Seg / Hi-Level)

Vestel grubu başta olmak üzere Regal, Seg, Hi-Level, Finlux, JVC ve Toshiba markalarının 24 inç, 32 inç ve 40 inç Slim LED televizyon modellerinde yaygın olarak kullanılan orijinal Vestel üretimi 17IPS62 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm regülasyon çıkışları ile panel arkasındaki LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal 17IPS62 fabrikasyon PCB kodlaması ve Vestel barkod alanı yer almaktadır.

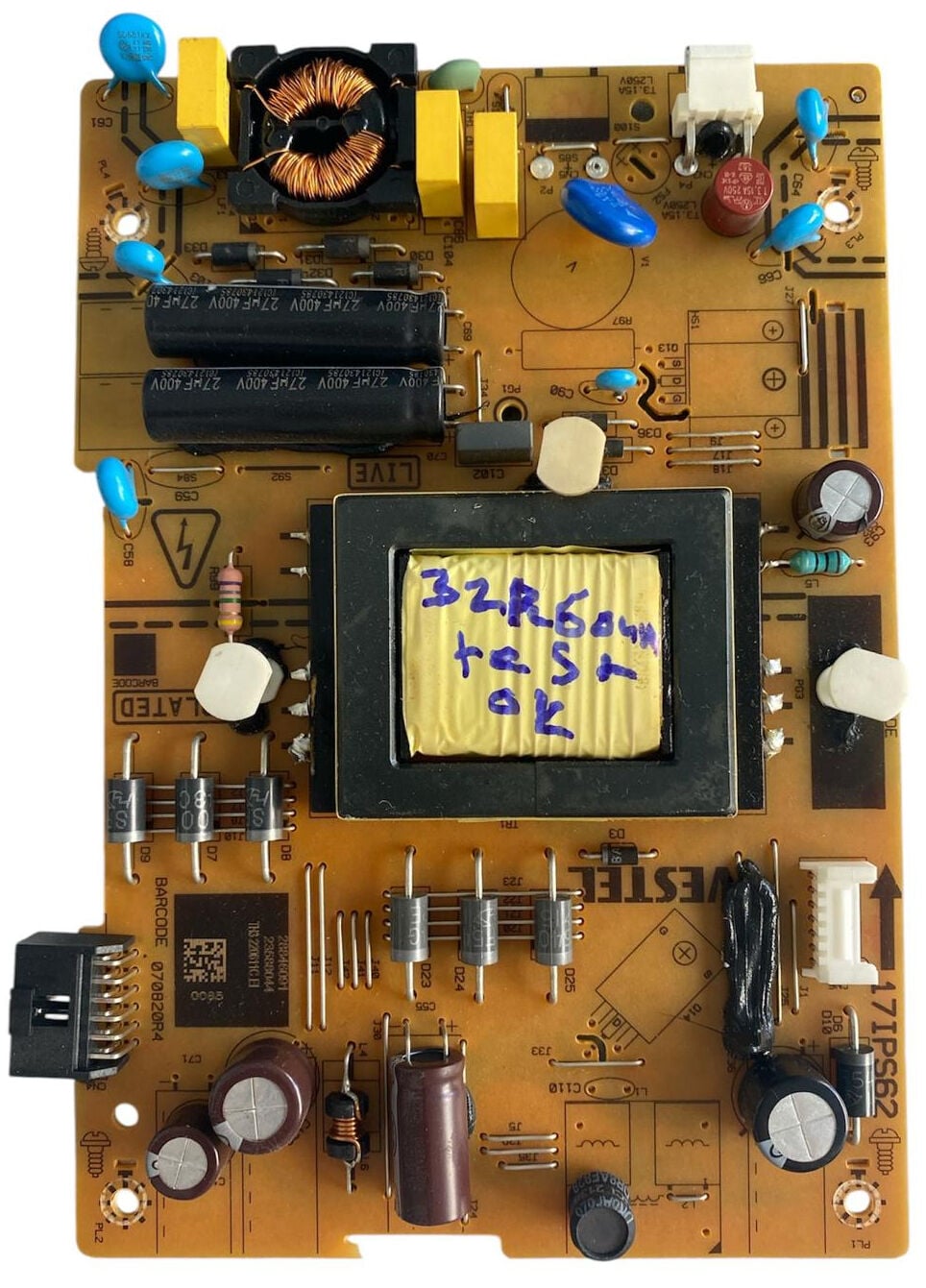

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ üst köşedeki AC şebeke giriş katından giren akım; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobini ve sarı renkli kutupsuz dalga bastırma kondansatörleri ile süzülür. Köprü diyot doğrultucu katından geçen akım, sol taraftaki 2 adet yatay konumlandırılmış 27µF 400V yüksek voltaj ana filtre kondansatörüne aktarılarak pürüzsüz hale getirilir.

• SMPS ve Güç Yönetimi: Kartın tam merkezinde yer alan sarı kapaklı güçlü ana güç trafosu ve bağlı olduğu PWM kontrol devreleri, sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COD/COLD Bölgesi): Alt grupta yer alan güçlü doğrultucu diyot katları (D7, D8, D9 ve D23, D24, D25 serisi) ile yüksek kaliteli filtre kondansatörleri, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol alt köşede yer alan çoklu CN4 soketi üzerinden ana karta kararlı DC besleme voltajları (12V, 5V vb.) iletilirken, sağ alt kısımdaki beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
