Vestel 17IPS63 Besleme Kartı – 250719R3A Orijinal LED TV Çıkma Power Supply (23518513)

Vestel 17IPS63 Besleme Kartı – 250719R3A Orijinal LED TV Çıkma Power Supply (23518513)

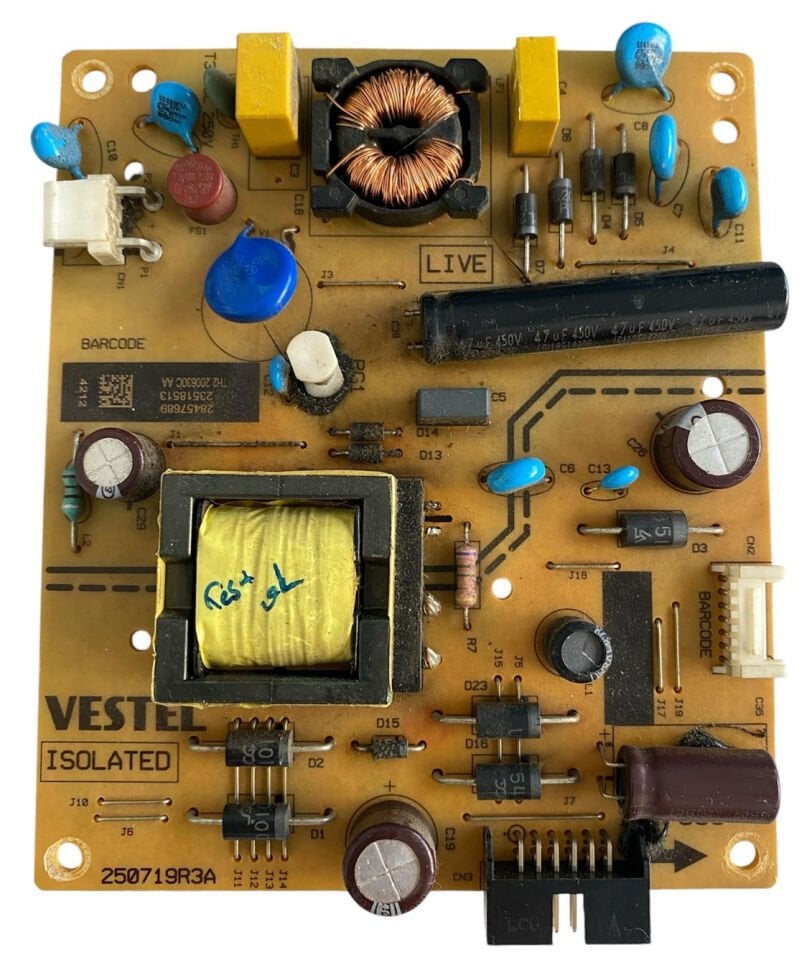

Vestel başta olmak üzere Regal, SEG, Finlux, Hi-Level ve Toshiba gibi Vestel şasili küçük/orta ekran segmentindeki LED televizyon modellerinde yaygın olarak kullanılan, 17IPS63 serisi (PCB üzerindeki baskı koduyla 250719R3A) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen $220\text{V}$ alternatif akımı televizyonun ana kartı (Main Board) ve arka aydınlatma (Backlight) LED barlarının sağlıklı çalışabilmesi için ihtiyaç duyduğu kararlı DC voltaj değerlerine düşüren ve regüle eden ana güç modülüdür. Kompakt yapılı, yüksek sıcaklık ve tozlanmaya karşı dayanıklı sarı renkli tek katmanlı PCB mimarisi üzerine inşa edilmiştir.

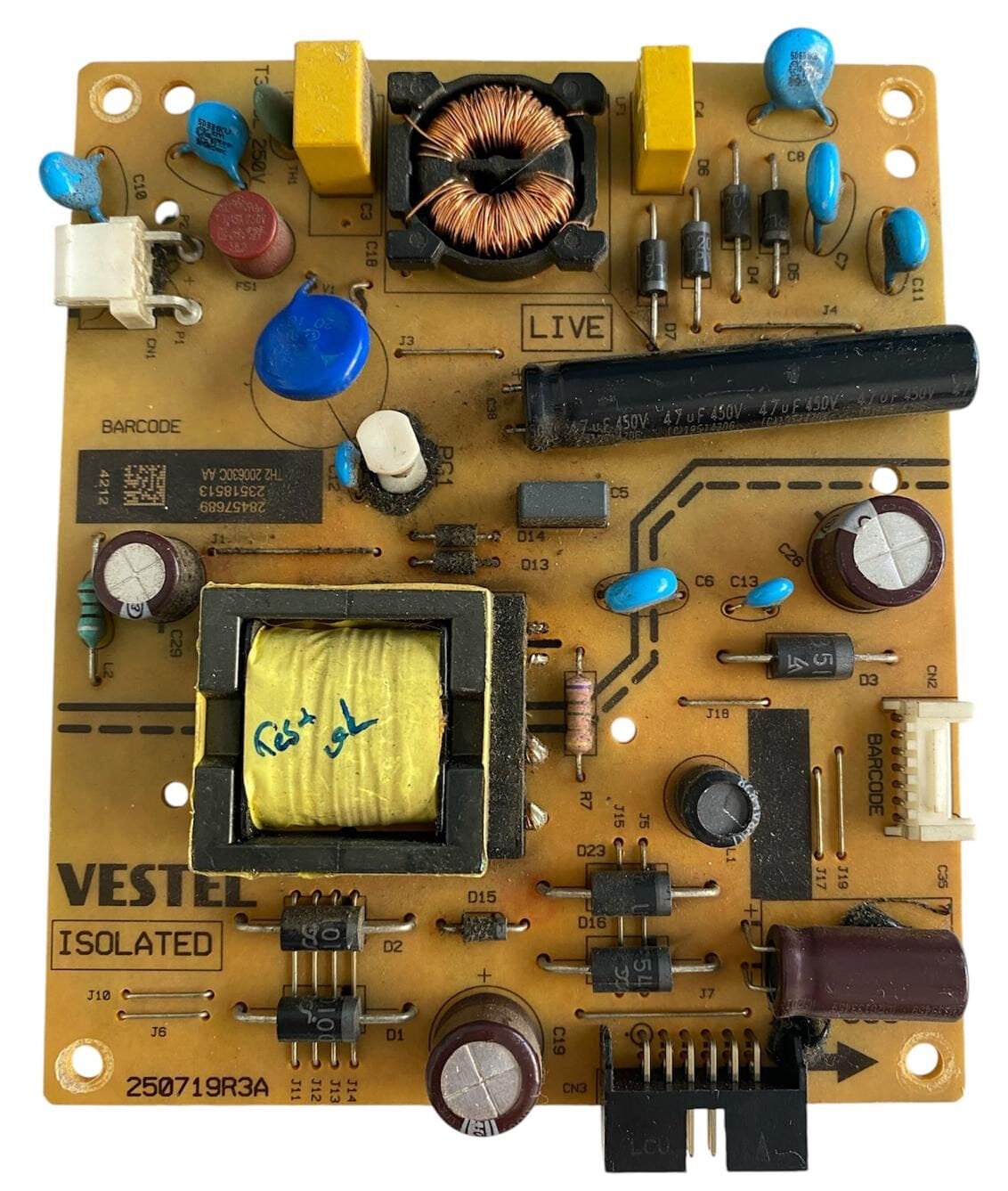

Kartın donanım anatomisi ve devre koruma bileşenleri incelendiğinde; LIVE (Primer) katmanda şebeke girişindeki kısa devre risklerine karşı koruyucu sigorta (FS1), giriş gürültülerini filtreleyen mavi renkli disk kondansatör ve varistör grupları, AC dalgalanmalarını sönümleyen kalın bakır sargılı EMI filtre bobini (TH1) ve doğrultucu köprü diyotlar yer alır. Voltaj düzeltme merkezinde 1 adet kalın siyah $450\text{V}\;47\mu\text{F}$ yüksek voltaj elektrolitik kondatörü konumlandırılmıştır. Sistemin kalbinde, voltaj regülasyonunu ve anahtarlamayı üstlenen sarı izole bantlı yüksek frekanslı güç trafosu (PC1) yer almaktadır. ISOLATED (Sekonder) katmanda ise çıkış voltajlarını regüle eden elektrolitik kondansatör grupları, şok diyotları ve ana karta akım ileten dikey beyaz soket bağlantısı mevcuttur. Kartın sol orta kenarında parça takibi için basılmış olan 23518513, 28457689 ve TH2 200630C AA kodlarını barındıran karekodlu teknik takip veri barkodu yer almaktadır.
