Vestel 17IPS71 Besleme Kartı – 40FA5000 (23220962) Orijinal LED TV Çıkma Power Supply
Vestel başta olmak üzere yerli üretim LED televizyon serilerinde sıklıkla karşımıza çıkan ve yüksek enerji verimliliği sunan 17IPS71 şase numaralı (Ürün Barkod No: 23220962) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen akımı, televizyon ana kartının kararlı çalışması için gereken düşük voltaj seviyelerine ($12\text{V}$, $5\text{V}$, $3.3\text{V}$) ve panel içi LED aydınlatma barlarının (Backlight) ihtiyaç duyduğu yüksek çalışma akımına dönüştüren, ince (slim) kasa mimarisine uygun tasarlanmış orijinal güç katıdır. Sarı kaplamalı tek katmanlı PCB üzerine inşa edilmiştir.

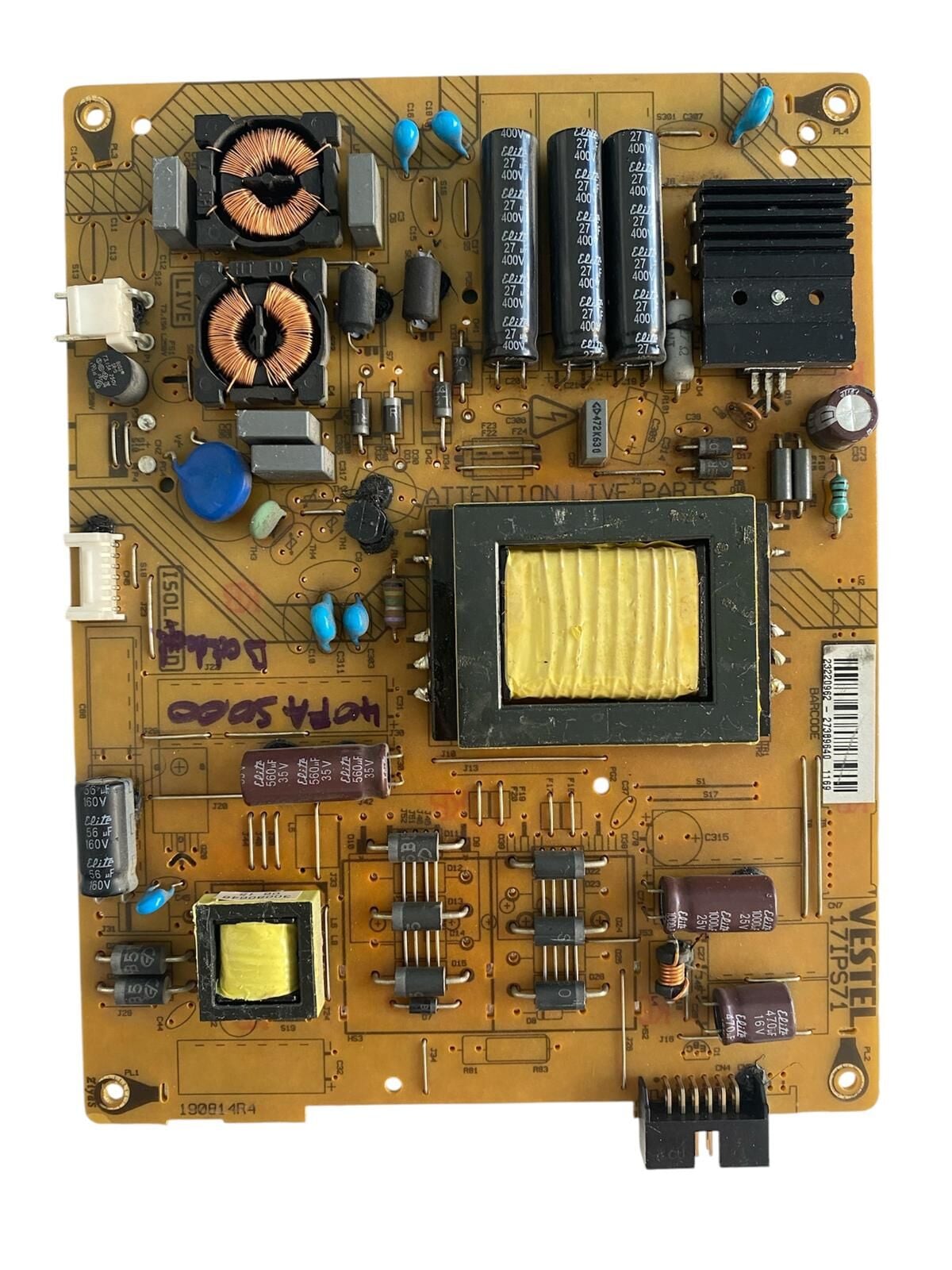

Kartın teknik komponent yerleşimi incelendiğinde; sol üst kısımda şebeke giriş koruma katmanı (çift EMI filtre bobini, koruma varistörü, mavi emniyet kondansatörleri ve cam sigorta) konumlandırılmıştır. Giriş katının hemen yanında dikey yerleşimli 3 adet yüksek gerilim $400\text{V}$ dikey elektrolitik filtre kondansatör grubu yer alır. Kartın sağ üst köşesinde, yüksek güç anahtarlamasını kontrol eden mosfet elemanı ve üzerinde ısıl iletimi optimize eden taraklı, fırınlanmış siyah bir alüminyum soğutucu blok göze çarpmaktadır. Sistem merkezinde akım basamaklarını ve voltaj kararlılığını yöneten sarı izolasyon bantlı büyük ana trafo modülü ve alt sol köşede standby voltajını stabil tutan küçük yardımcı trafo yer alır. Kartın orta sol alanında el yazısıyla mor kalemle düşülmüş teknik takip amaçlı "40FA5000 D*" notu bulunmaktadır.
