Vestel 17IPS71 Besleme Kartı – 48'' 50'' 23221147 Orijinal Çıkma Power Supply

Vestel fabrikalarında üretilen 48 inç ve 50 inç büyük ekran akıllı LED TV gruplarında enerji dağıtım merkezini koordine eden orijinal Vestel 17IPS71 şase kodlu güç besleme (Power Supply) kartıdır. Kartın üzerindeki orijinal üretim döküm kodu 23221147 olup, dâhili anakart dijital voltaj regülasyonlarını sağlarken, arka aydınlatmadaki yüksek güçlü LED barların (Backlight) akım döngülerini korumalı bir şekilde sürmek üzere optimize edilmiştir.

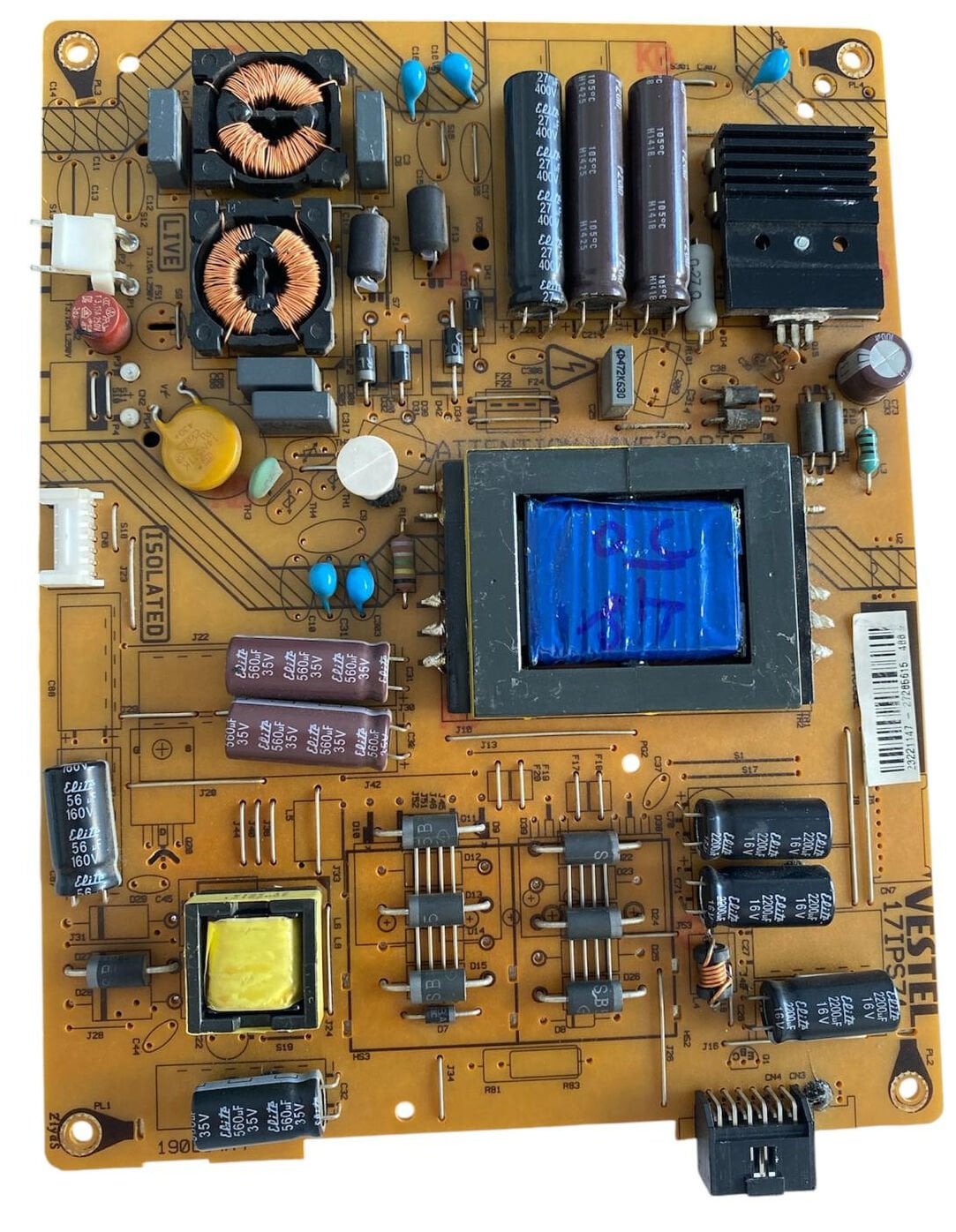

Kartın donanımsal anatomisi incelendiğinde; "LIVE" (canlı/tehlikeli) üst bölgede şebekeden gelen 220V alternatif akımı filtreleyen çift halkalı kalın EMI bobinleri, parazit önleyici kutupsuz kondansatörler ve akım sınırlayıcı taş direnç yer alır. Canlı bölgenin hemen sağında, şebeke dalgalanmalarını sönümleyen ve doğrultulmuş yüksek voltajı depolayan iki adet yan yana dikey konumlandırılmış Elite 27µF 400V yüksek ısıya dayanıklı filtre tüp kondansatörü mevcuttur. Bu kondansatörlerin sağ kenarında ise ana güç transistörünü pasif olarak soğutan kalın, siyah eloksallı tırnaklı alüminyum soğutucu blok konumlandırılmıştır. "ISOLATED" (izole/güvenli) sekonder alanda voltaj dönüştürücü büyük kare switching trafosu, trafo çıkış akımlarını doğrultan dikey sıralı güçlü schottky diyotlar, regüle kararlılığı sağlayan Elite 560µF 35V ve Elite 2200µF 16V çıkış filtre kondansatör grupları yer alır. Kartın sağ alt köşesinde ise anakarta giden ana besleme kablosunun takıldığı çoklu pin yapısına sahip soket grubu mevcuttur.
